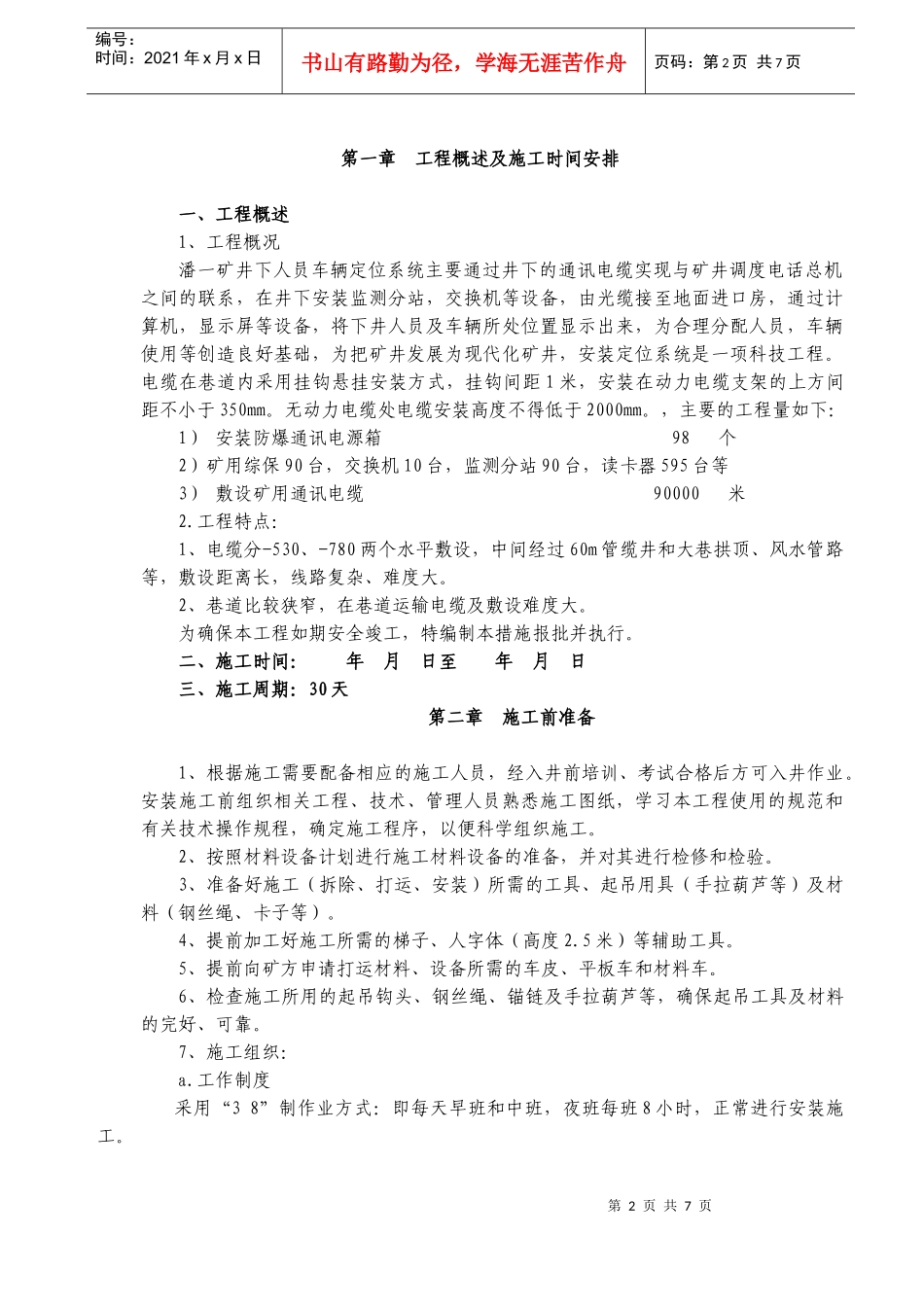

潘一矿井下人员定位系统安装安全技术措施_第1页
1/6

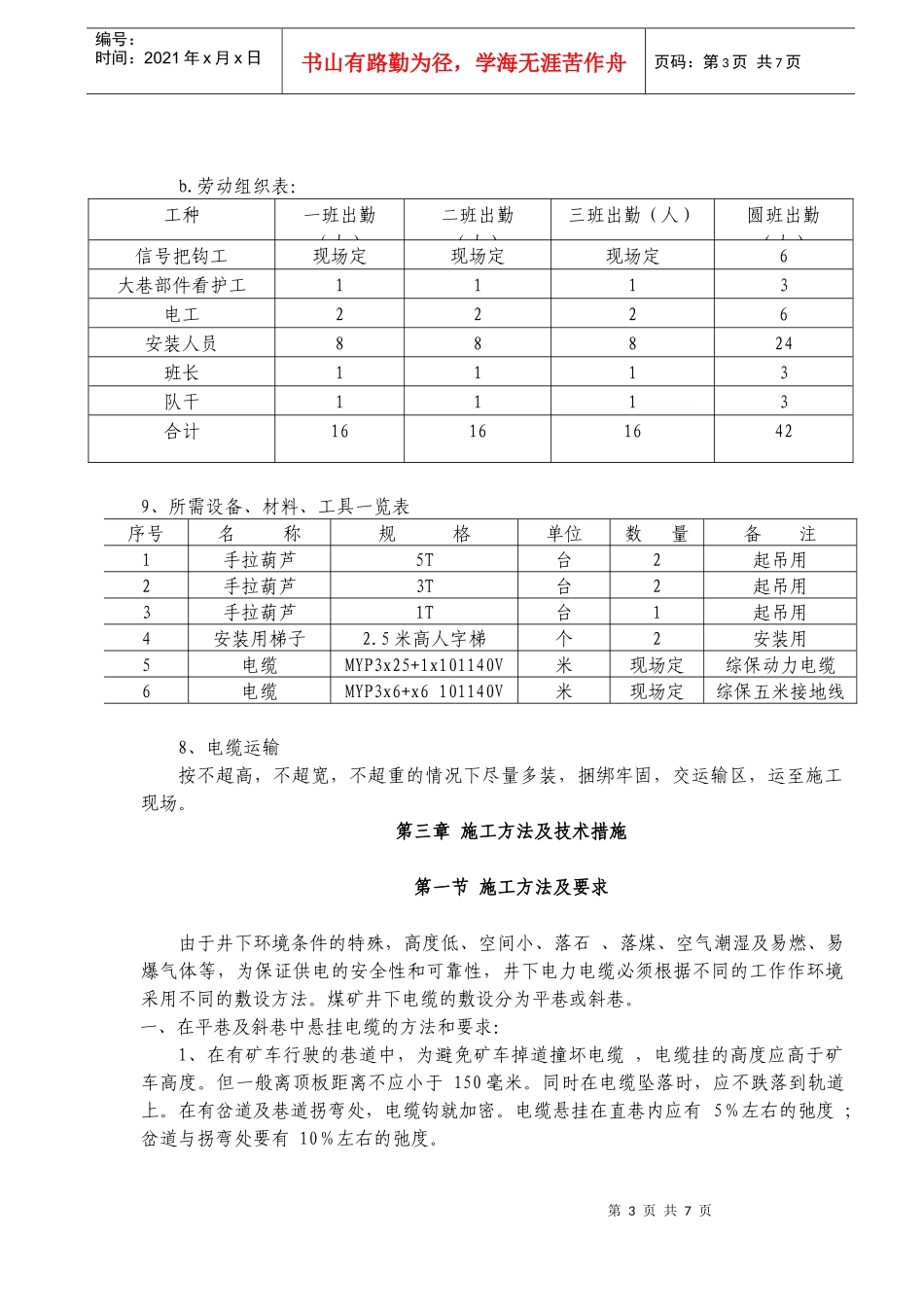

潘一矿井下人员定位系统安装安全技术措施_第2页
2/6

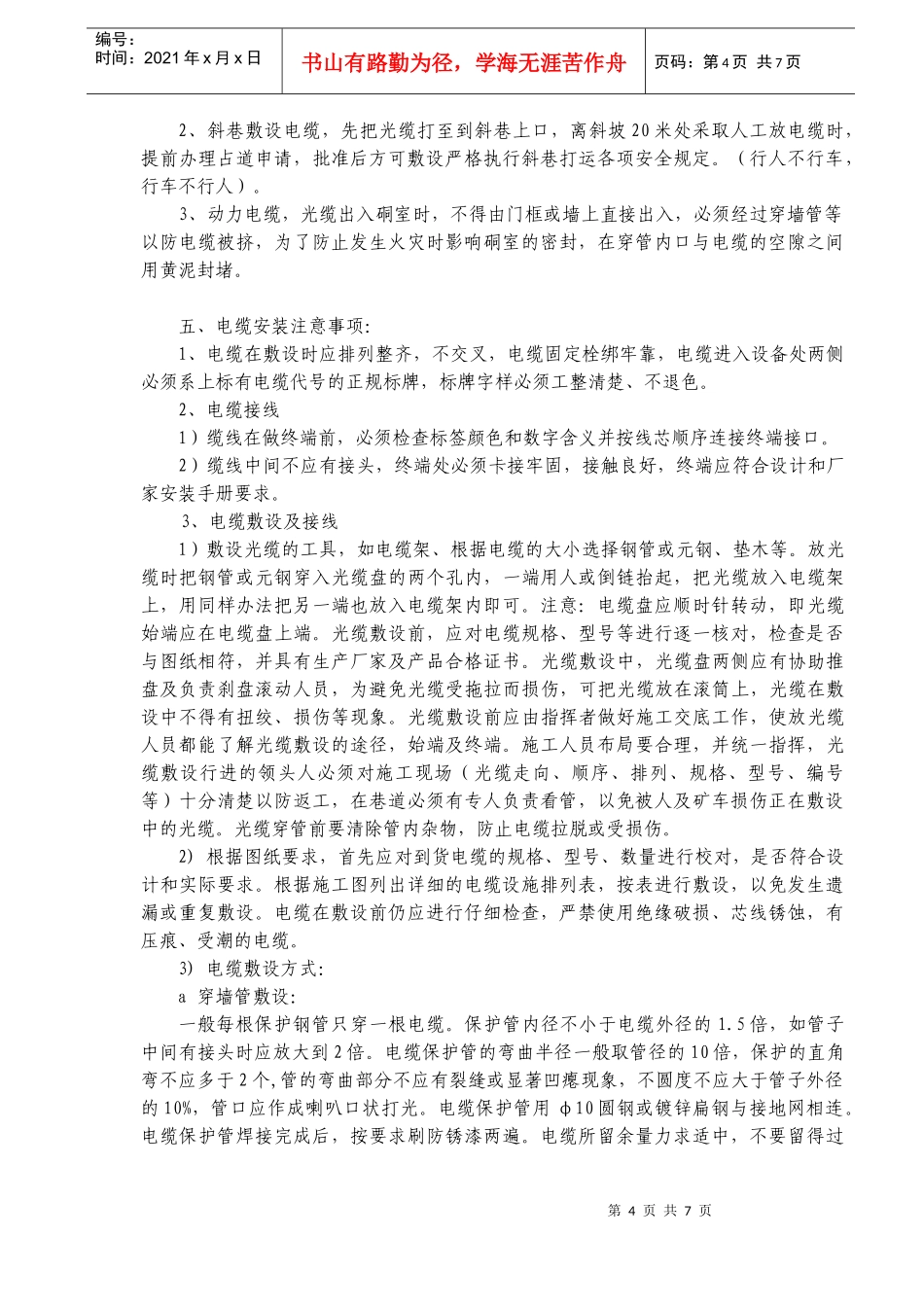

潘一矿井下人员定位系统安装安全技术措施_第3页
3/6
第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页第一章工程概述及施工时间安排一、工程概述1、工程概况潘一矿井下人员车辆定位系统主要通过井下的通讯电缆实现与矿井调度电话总机之间的联系,在井下安装监测分站,交换机等设备,由光缆接至地面进口房,通过计算机,显示屏等设备,将下井人员及车辆所处位置显示出来,为合理分配人员,车辆使用等创造良好基础,为把矿井发展为现代化矿井,安装定位系统是一项科技工程。电缆在巷道内采用挂钩悬挂安装方式,挂钩间距1米,安装在动力电缆支架的上方间距不小于350mm。无动力电缆处电缆安装高度不得低于2000mm。,主要的工程量如下:1)安装防爆通讯电源箱98个2)矿用综保90台,交换机10台,监测分站90台,读卡器595台等3)敷设矿用通讯电缆90000米2.工程特点:1、电缆分-530、-780两个水平敷设,中间经过60m管缆井和大巷拱顶、风水管路等,敷设距离长,线路复杂、难度大。2、巷道比较狭窄,在巷道运输电缆及敷设难度大。为确保本工程如期安全竣工,特编制本措施报批并执行。二、施工时间:年月日至年月日三、施工周期:30天第二章施工前准备1、根据施工需要配备相应的施工人员,经入井前培训、考试合格后方可入井作业。安装施工前组织相关工程、技术、管理人员熟悉施工图纸,学习本工程使用的规范和有关技术操作规程,确定施工程序,以便科学组织施工。2、按照材料设备计划进行施工材料设备的准备,并对其进行检修和检验。3、准备好施工(拆除、打运、安装)所需的工具、起吊用具(手拉葫芦等)及材料(钢丝绳、卡子等)。4、提前加工好施工所需的梯子、人字体(高度2.5米)等辅助工具。5、提前向矿方申请打运材料、设备所需的车皮、平板车和材料车。6、检查施工所用的起吊钩头、钢丝绳、锚链及手拉葫芦等,确保起吊工具及材料的完好、可靠。7、施工组织:a.工作制度采用“38”制作业方式:即每天早班和中班,夜班每班8小时,正常进行安装施工。第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页b.劳动组织表:工种一班出勤(人)二班出勤(人)三班出勤(人)圆班出勤(人)信号把钩工现场定现场定现场定6大巷部件看护工1113电工2226安装人员88824班长1113队干1113合计161616429、所需设备、材料、工具一览表序号名称规格单位数量备注1手拉葫芦5T台2起吊用2手拉葫芦3T台2起吊用3手拉葫芦1T台1起吊用4安装用梯子2.5米高人字梯个2安装用5电缆MYP3x25+1x101140V米现场定综保动力电缆6电缆MYP3x6+x6101140V米现场定综保五米接地线8、电缆运输按不超高,不超宽,不超重的情况下尽量多装,捆绑牢固,交运输区,运至施工现场。第三章施工方法及技术措施第一节施工方法及要求由于井下环境条件的特殊,高度低、空间小、落石、落煤、空气潮湿及易燃、易爆气体等,为保证供电的安全性和可靠性,井下电力电缆必须根据不同的工作作环境采用不同的敷设方法。煤矿井下电缆的敷设分为平巷或斜巷。一、在平巷及斜巷中悬挂电缆的方法和要求:1、在有矿车行驶的巷道中,为避免矿车掉道撞坏电缆,电缆挂的高度应高于矿车高度。但一般离顶板距离不应小于150毫米。同时在电缆坠落时,应不跌落到轨道上。在有岔道及巷道拐弯处,电缆钩就加密。电缆悬挂在直巷内应有5%左右的弛度;岔道与拐弯处要有10%左右的弛度。第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页2、斜巷敷设电缆,先把光缆打至到斜巷上口,离斜坡20米处采取人工放电缆时,提前办理占道申请,批准后方可敷设严格执行斜巷打运各项安全规定。(行人不行车,行车不行人)。3、动力电缆,光缆出入硐室时,不得由门框或墙上直接出入,必须经过穿墙管等以防电缆被挤,为了防止发生火灾时影响硐室的密封,在穿管内口与电缆的空隙之间用黄泥封堵。五、电缆安装注意事项:1、电缆在敷设时应排列整齐,不交叉,电缆固定栓绑牢靠,电缆进入设备处两侧必须系上标有电缆代号的正规标牌,标牌字样必须工整清楚、不退色。2、电缆接线1)缆线在做终端前,必须检查标签颜色和数字...
