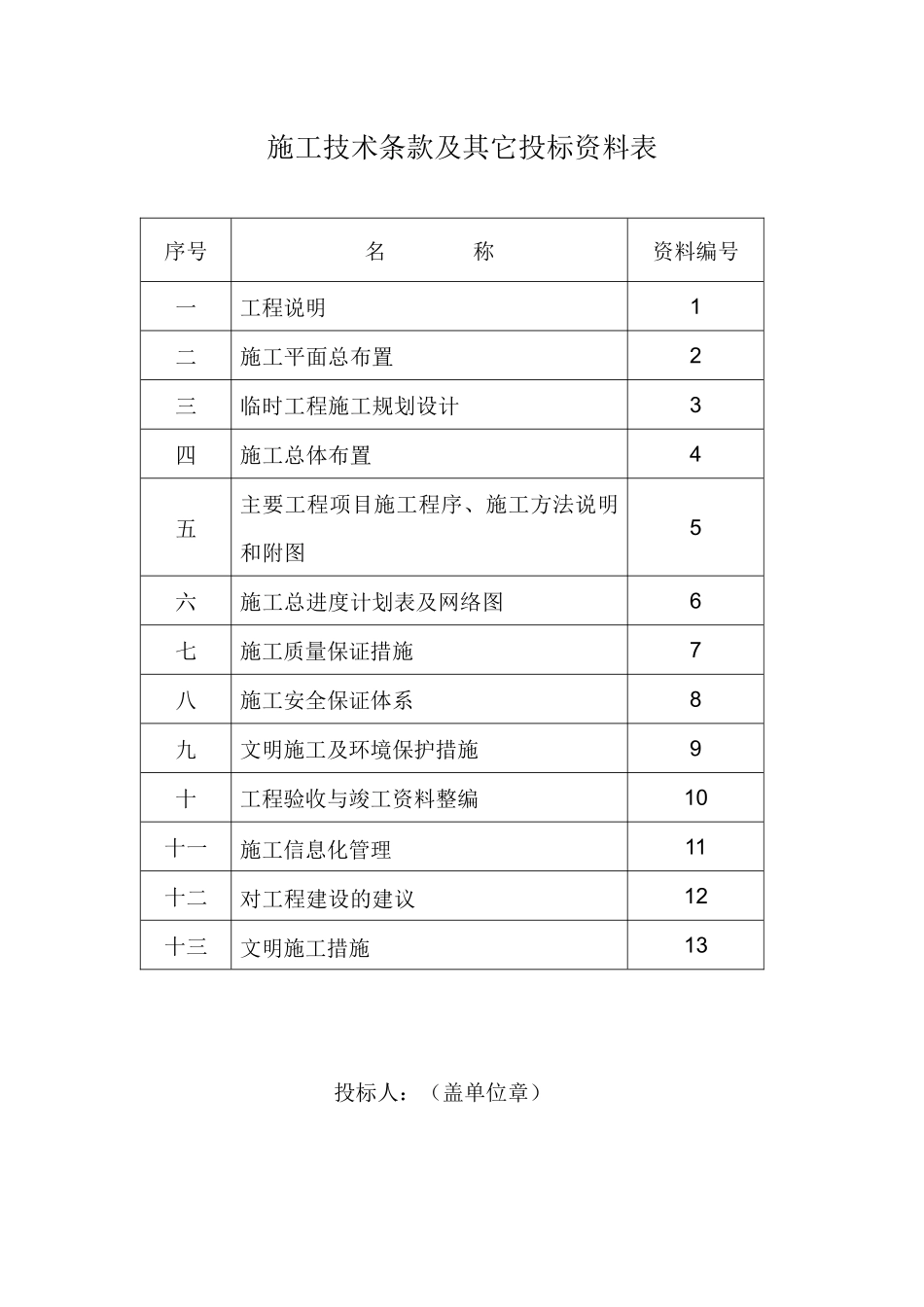

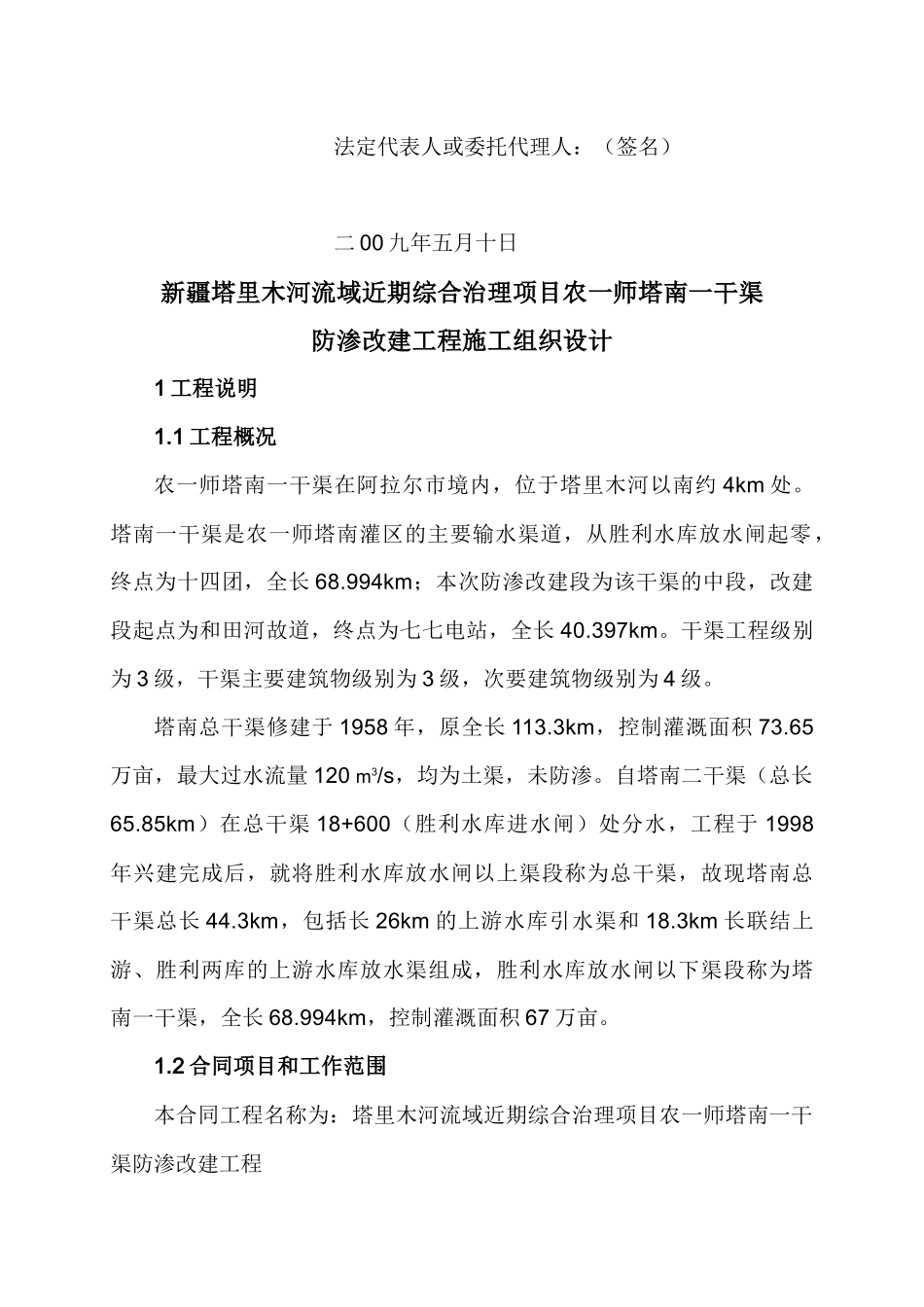

施工技术条款及其它投标资料表序号名称资料编号一工程说明1二施工平面总布置2三临时工程施工规划设计3四施工总体布置4五主要工程项目施工程序、施工方法说明和附图5六施工总进度计划表及网络图6七施工质量保证措施7八施工安全保证体系8九文明施工及环境保护措施9十工程验收与竣工资料整编10十一施工信息化管理11十二对工程建设的建议12十三文明施工措施13投标人：（盖单位章）法定代表人或委托代理人：（签名）二00九年五月十日新疆塔里木河流域近期综合治理项目农一师塔南一干渠防渗改建工程施工组织设计1工程说明1.1工程概况农一师塔南一干渠在阿拉尔市境内，位于塔里木河以南约4km处。塔南一干渠是农一师塔南灌区的主要输水渠道，从胜利水库放水闸起零，终点为十四团，全长68.994km；本次防渗改建段为该干渠的中段，改建段起点为和田河故道，终点为七七电站，全长40.397km。干渠工程级别为3级，干渠主要建筑物级别为3级，次要建筑物级别为4级。塔南总干渠修建于1958年，原全长113.3km，控制灌溉面积73.65万亩，最大过水流量120m3/s，均为土渠，未防渗。自塔南二干渠（总长65.85km）在总干渠18+600（胜利水库进水闸）处分水，工程于1998年兴建完成后，就将胜利水库放水闸以上渠段称为总干渠，故现塔南总干渠总长44.3km，包括长26km的上游水库引水渠和18.3km长联结上游、胜利两库的上游水库放水渠组成，胜利水库放水闸以下渠段称为塔南一干渠，全长68.994km，控制灌溉面积67万亩。1.2合同项目和工作范围本合同工程名称为：塔里木河流域近期综合治理项目农一师塔南一干渠防渗改建工程本标段合同编号：TH2009-007-TNYG-041.3主要工程量（见下表1.3-1）表1.3-11.4自然概况序号项目名称单位工程量备注1渠道工程（3+500-6+000）1.1清基土方m3270511.2土方开挖1.2.11m3挖掘机挖土（I、II类）m3757181.2.2人工削坡（I、II类）M2347001.3土方回填1.3.1利用方（挖掘机挖土）m3730001.3.21m3挖掘机装土，5t自卸汽车运输m353331.3.3土方清废m34001.3.4土方压实m3783331.4现浇c20砼板渠底m333751.5现浇c20砼弧形坡角m317151.6现浇c20砼板边坡m322101.7预制c20砼封顶板m32751.8现浇C20砼隔墙（隔墙位于整桩号）m394.61.90.3mm聚乙烯塑模M2747501.104cm苯板M2173501.115cm苯板M2572501.122cm厚闭孔塑料板M260001.13拆除房屋（砖混结构）m2302施工道路2.1土方回填m3142202.2砂砾石路面（厚30CM）m363021.4.1工程地质本区地处塔里木地台北缘，依构造体系分属北东向构造带和东西向构造带，两大构造带在阿克苏附近天山大区复合交汇，为加里东—海西造山时期形成的褶皱山系，东部为库车陷，西北为柯坪断块，天山地槽区与塔里木地台区交汇处。由于本灌区构造单元上属塔里木地台西部，灌区地质构造相对稳定，由物探推测解释，本灌区有两条断裂（深层、隐伏）无地震历史记载，无明显活动，属不活动断裂，本区地震基本烈度为VI度区，属（构造）稳定区域。施工区域出露地层主要为第四系全新统冲洪积物（Q4a1+p1），由于本地区为深厚的第四系地层，第四系以前地层在本区无露头。施工区地处塔里木盆地北缘，和田河、塔里木河冲洪积平原交汇处，由第四系全新统冲洪积、风积的松散堆积物组成。塔南一干渠防渗改建段，全长40.397km，地层岩性主要以粉土质砂与含细粒土砂为主，局部存在低液限粘土透镜体。渠线很少部分通过砂丘区已固定。砂土矿物成分以长石为主，次为云母。沿渠线地下水埋深一般在1-3m，矿化度1-3g/1左右，有部分地下水可作为灌溉用水，化学类型一般CL-.SO42---Na+.Mg2+型。（1）工程区在大地质构造单元上属塔里木地台西部，地质构造相当稳定。（2）工程区地震基本烈度为VI度，地震动峰值加速度为0.05g，反应谱特征值为0.45s。拟建区附近有两大隐伏断裂：十七场断裂和柯吐尔木断裂，均为不活动断裂，对本工程无影响。（3）渠道岩性主要以深厚的粉土质砂构成，级配不良。渗透系数3-6m/d。该渠道总渗漏损失量为8.158m3/s，经分析，渠道现状水利用系数为0.875。因此，渗漏是本干渠存在的主要问题之一。（4）拟建渠道筑堤土料的内摩擦角为26。-28.8。，建议拟建渠道的边坡系数采用1：1.75-2.0。（5）...
