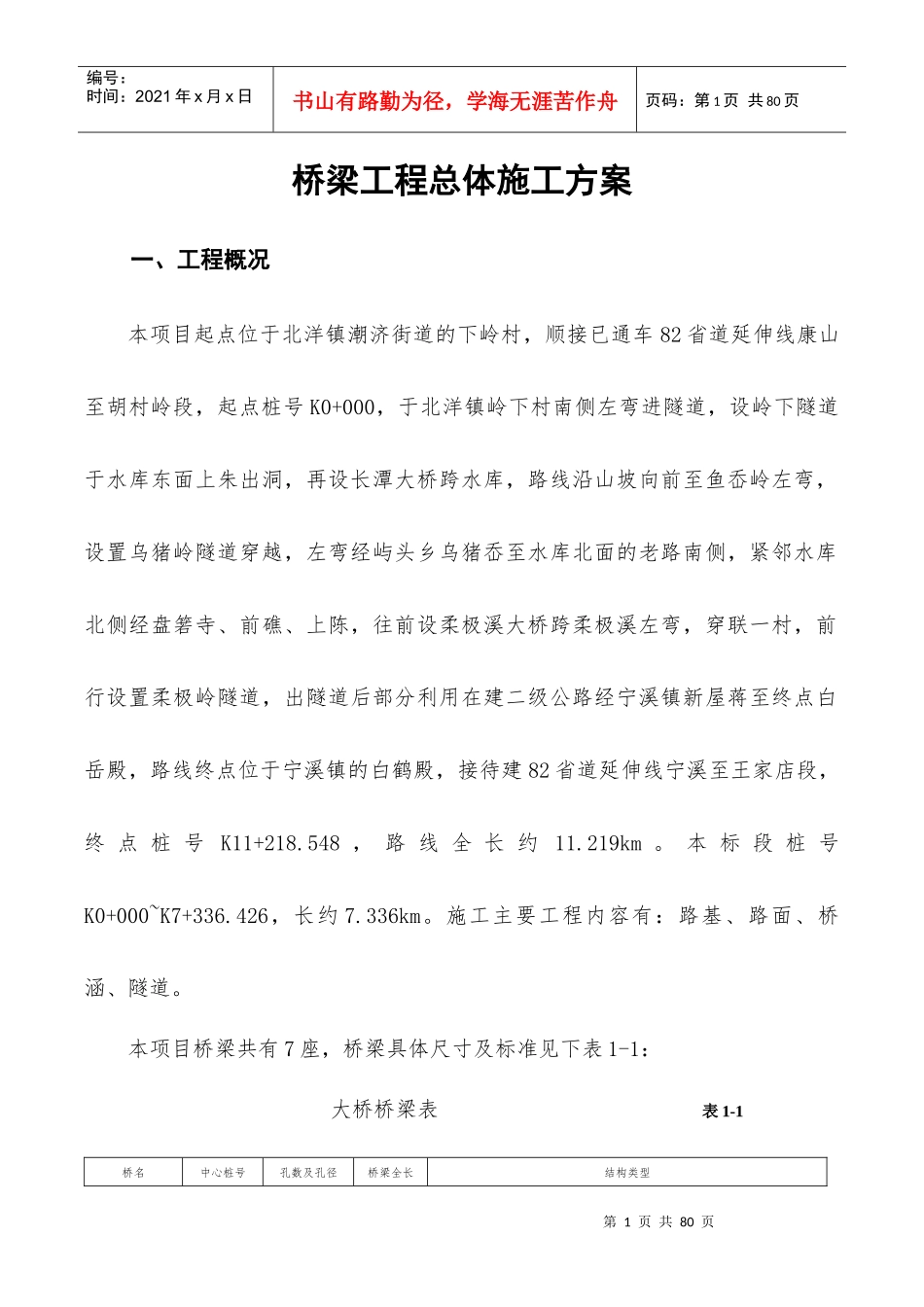

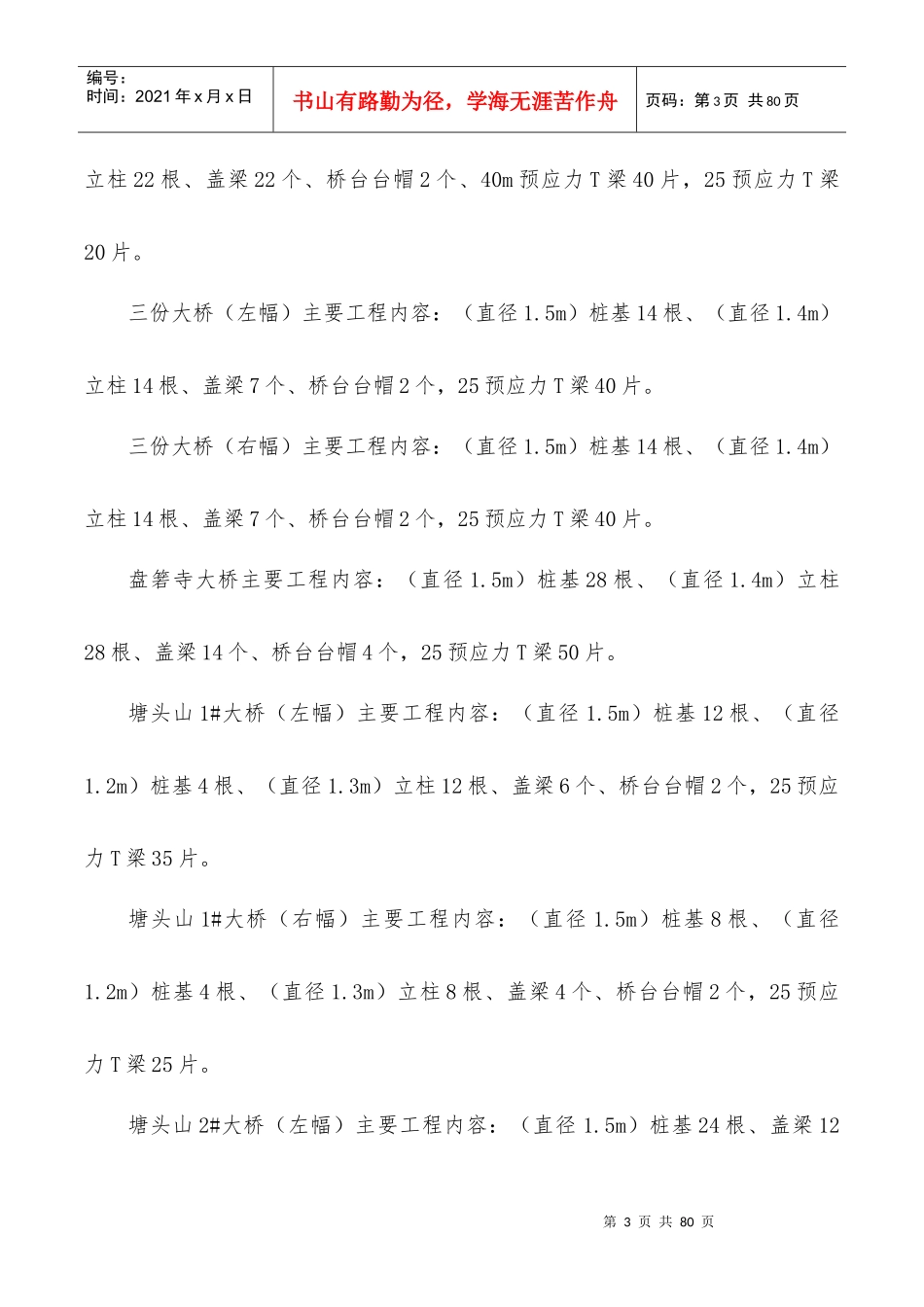

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页桥梁工程总体施工方案一、工程概况本项目起点位于北洋镇潮济街道的下岭村，顺接已通车82省道延伸线康山至胡村岭段，起点桩号K0+000，于北洋镇岭下村南侧左弯进隧道，设岭下隧道于水库东面上朱出洞，再设长潭大桥跨水库，路线沿山坡向前至鱼岙岭左弯，设置乌猪岭隧道穿越，左弯经屿头乡乌猪岙至水库北面的老路南侧，紧邻水库北侧经盘箬寺、前礁、上陈，往前设柔极溪大桥跨柔极溪左弯，穿联一村，前行设置柔极岭隧道，出隧道后部分利用在建二级公路经宁溪镇新屋蒋至终点白岳殿，路线终点位于宁溪镇的白鹤殿，接待建82省道延伸线宁溪至王家店段，终点桩号K11+218.548，路线全长约11.219km。本标段桩号K0+000~K7+336.426，长约7.336km。施工主要工程内容有：路基、路面、桥涵、隧道。本项目桥梁共有7座，桥梁具体尺寸及标准见下表1-1：大桥桥梁表表1-1桥名中心桩号孔数及孔径桥梁全长结构类型第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页上部结构下部结构桥墩桥台基础长潭大桥（左幅）ZK2+489.34*40+4*25+25351.3预应力砼连续T梁、预应力砼简支T梁柱式墩一字台、U台扩大基础、钻孔灌注桩长潭大桥（右幅）YK2+531.654*40+4*40+4*25426.3预应力砼连续T梁柱式墩一字台、U台扩大基础、钻孔灌注桩三份大桥（左幅）ZK2+903.58*25206.5预应力砼连续T梁柱式墩U台扩大基础、钻孔灌注桩三份大桥（右幅）YK2+907.898*25207.5预应力砼连续T梁柱式墩U台扩大基础、钻孔灌注桩磐若寺大桥K5+1495*25130.0预应力砼连续T梁柱式墩肋式台、墩式台钻孔灌注桩塘头山1#大桥（左幅）K5+407.57*25181.0预应力砼连续T梁柱式墩U台、肋式台扩大基础、钻孔灌注桩塘头山1#大桥（右幅）K5+431.155*25128.3预应力砼连续T梁柱式墩一字台、肋式台扩大基础、钻孔灌注桩塘头山2#大桥（左幅）K5+908.114*25359.0预应力砼连续T梁柱式墩U台扩大基础、钻孔灌注桩塘头山2#大桥（右幅）K5+895.613*25334.0预应力砼连续T梁柱式墩U台扩大基础、钻孔灌注桩上陈大桥K6+30711*25283.0预应力砼连续T梁柱式墩一字台、U台、肋式台、柱式台扩大基础、钻孔灌注桩柔极溪大桥K6+98727*25682.0预应力砼连续T梁柱式墩U台、肋式台扩大基础、钻孔灌注桩各大桥主要工程内容：长潭大桥（左幅）主要工程内容：（直径2.0m）桩基16根、（直径1.8m）立柱16根、盖梁8个、桥台台帽2个、40m预应力T梁40片，25预应力T梁5片。长潭大桥（右幅）主要工程内容：（直径2.0m）桩基22根、（直径1.8m）第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页立柱22根、盖梁22个、桥台台帽2个、40m预应力T梁40片，25预应力T梁20片。三份大桥（左幅）主要工程内容：（直径1.5m）桩基14根、（直径1.4m）立柱14根、盖梁7个、桥台台帽2个，25预应力T梁40片。三份大桥（右幅）主要工程内容：（直径1.5m）桩基14根、（直径1.4m）立柱14根、盖梁7个、桥台台帽2个，25预应力T梁40片。盘箬寺大桥主要工程内容：（直径1.5m）桩基28根、（直径1.4m）立柱28根、盖梁14个、桥台台帽4个，25预应力T梁50片。塘头山1#大桥（左幅）主要工程内容：（直径1.5m）桩基12根、（直径1.2m）桩基4根、（直径1.3m）立柱12根、盖梁6个、桥台台帽2个，25预应力T梁35片。塘头山1#大桥（右幅）主要工程内容：（直径1.5m）桩基8根、（直径1.2m）桩基4根、（直径1.3m）立柱8根、盖梁4个、桥台台帽2个，25预应力T梁25片。塘头山2#大桥（左幅）主要工程内容：（直径1.5m）桩基24根、盖梁12第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页个、桥台台帽2个，25预应力T梁65片。塘头山2#大桥（右幅）主要工程内容：（直径1.5m）桩基26根、盖梁13个、桥台台帽2个，25预应力T梁70片。上陈大桥主要工程内容：（直径1.5m）桩基40根、（直径1.2m）桩基8根、（直径1.3m）立柱40根、盖梁20个、桥台台帽4个，25预应力T梁110片。柔极溪大桥主要工程内容：（直径1.5m）桩基104根、...
