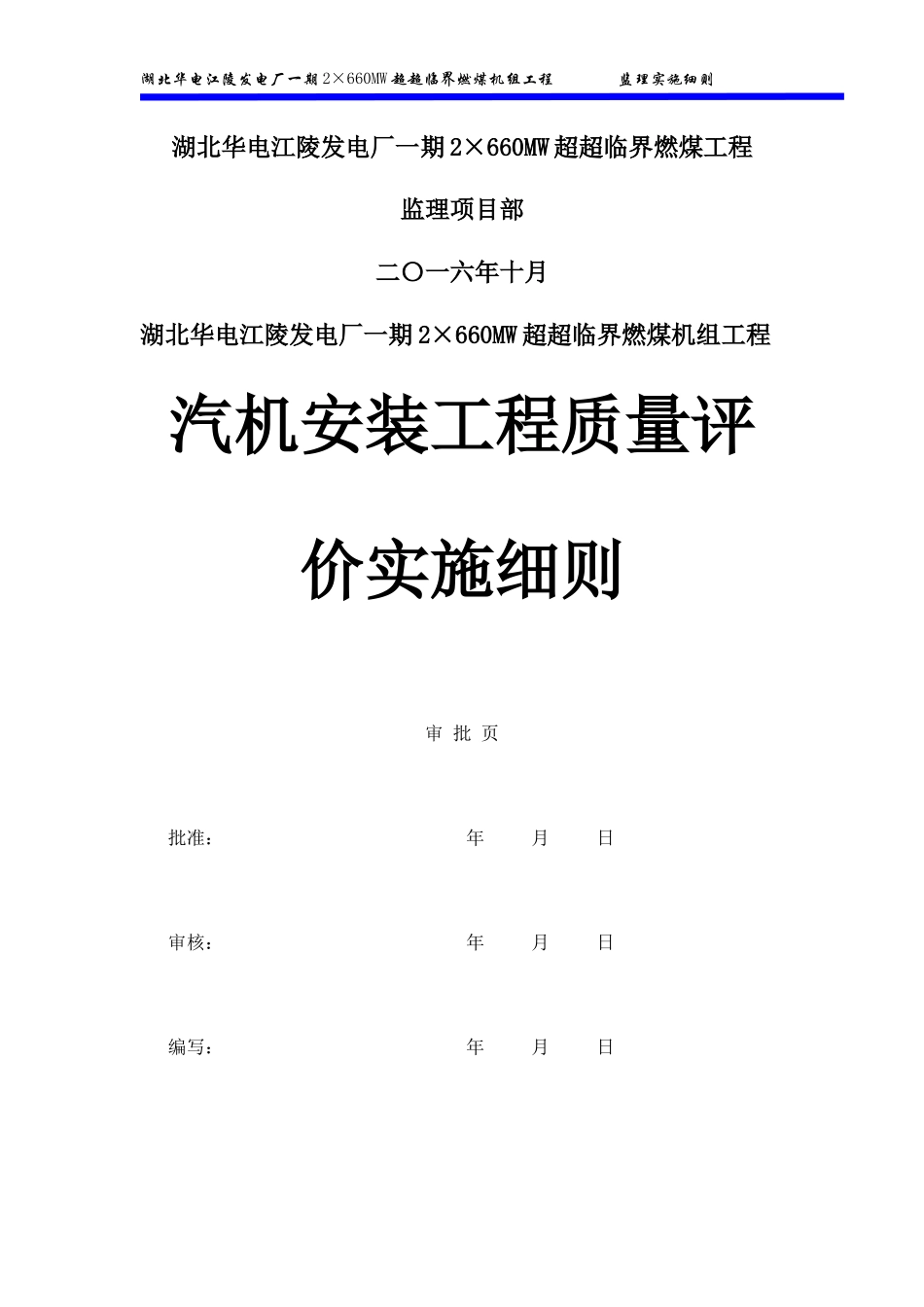

湖北华电江陵发电厂一期2×660MW超超临界燃煤机组工程监理实施细则编号：JLXZ-F058-QJ001湖北华电江陵发电厂一期2×660MW超超临界燃煤机组工程汽机安装工程质量评价实施细则湖北鄂电建设监理有限责任公司湖北华电江陵发电厂一期2×660MW超超临界燃煤机组工程监理实施细则湖北华电江陵发电厂一期2×660MW超超临界燃煤工程监理项目部二〇一六年十月湖北华电江陵发电厂一期2×660MW超超临界燃煤机组工程汽机安装工程质量评价实施细则审批页批准：年月日审核：年月日编写：年月日第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页1、工程概况湖北华电江陵发电厂规划容量2×660MW+2×1000MW，本期工程建设2×660MW超超临界燃煤发电机组，同步安装建设烟气脱硫脱硝装置。工程位于湖北省荆州市城区东南直线距离约27.0km处的长江北岸，位于公安县城区东北直线距离约8.0km，位于江陵县城区西北直线距离约12.0km。厂址位于于观南渠和荆江大堤之间，北距观南渠0.3km，南距荆江大堤1.4km，在建的蒙西华中荆（州）岳（阳）铁路从厂址东侧约1.7km处南北走向通过，规划中的江陵煤炭储运基地紧邻厂址南侧。1.1工程规模本期工程同时同地域建设2×660MW超超临界燃煤发电机组，预留2×1000MW扩建场地。1.2工程建设情况建设单位：湖北华电江陵发电有限公司总包单位：华电科工集团有限公司监理单位：湖北鄂电建设监理有限责任公司设计单位：中南电力设计院施工单位：湖北省电力建设第二工程公司湖南省火电建设有限公司浙江菲达环保科技股份有限公司1.3工程概述汽机安装大体分为：1）汽轮发电机组本体安装2）汽轮发电机组辅助设备安装3）汽轮发电机组附属机械安装4）汽轮发电机组其他设备安装5）循环水泵房设备安装6）公用水泵房和雨水泵房设备安装7）取水泵房设备安装适用于在湖北华电江陵发电厂一期2×660MW超超临界燃煤机组工程第4页共72页第3页共72页整体工程质量评价工程档案管理评价全部单台机组评价得分平均值全部机组性能试验评价得分平均值奖项加分机组168小时满负荷试运技术指标其它单项工程汽轮机组单项工程编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页2、质量评价依据、范围、框架体系、工作流程、2.1质量评价依据建设工程监理规范GB/T50319－2013《建设工程施工质量评价标准》GB/T50375－2006《电力建设施工质量验收及评价规程》DL/T5210.2-2012《钢结构工程施工质量验收规范》GB50205－2001《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417－2009《火电厂烟气脱硝工程施工验收技术规程》DL/T5257-2010《电力建设施工质量验收及评价规程》DL/T5210.2-2009《中国电力优质工程评选办法》2006版《电力建设安全工作规程》第一部分火力发电厂2002《江陵电厂质量评价规划》合同文件2.2质量评价范围湖北华电江陵发电有限公司一期工程2×660MW超超临界锅炉（1#和2#锅炉）本体安装、整体风压试验；锅炉除尘装置、脱硫及脱硝设备安装；锅炉辅助机械安装；输煤设备、燃油设备及管道安装；炉墙砌筑、设备管道保温及油漆等。2.3质量评价框架体系2.3.1汽机工程质量评价在整体工程质量评价框架中的关系图，如下图整体工程框架体系图第4页共72页第5页共72页收集资料前期准备参与编制质量评价规划编制质量评价实施细则施工单位自评并保存自评记录监理汇总自评记录，按规定对五个部位进行权重评分完成土建工程三个子单项质量评价编制土建工程质量评价预报告参与单台机组质量评价单台机组十个单项工程根据权重评分参与整体工程质量评价编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页2.3.2汽机单项工程质量评价框架体系图，如下图4.22.4质量评价工作流程2.5质量评价原则2.5.1质量评价由工程质量评价领导小组统一组织、指挥、协调。2.5.2质量评价过程不发生人身安全事故。单项工程（设备安装工程）机组单项工程汽轮发电机组本体安装评价汽轮发电机组辅助设备安装评价汽轮发电机组附属机械安装评价汽轮发电机组其他设备安装评价循环水泵房设备安装评价第6页共72页第5页共72页编号：时间：2021年x月x日书山有路...
