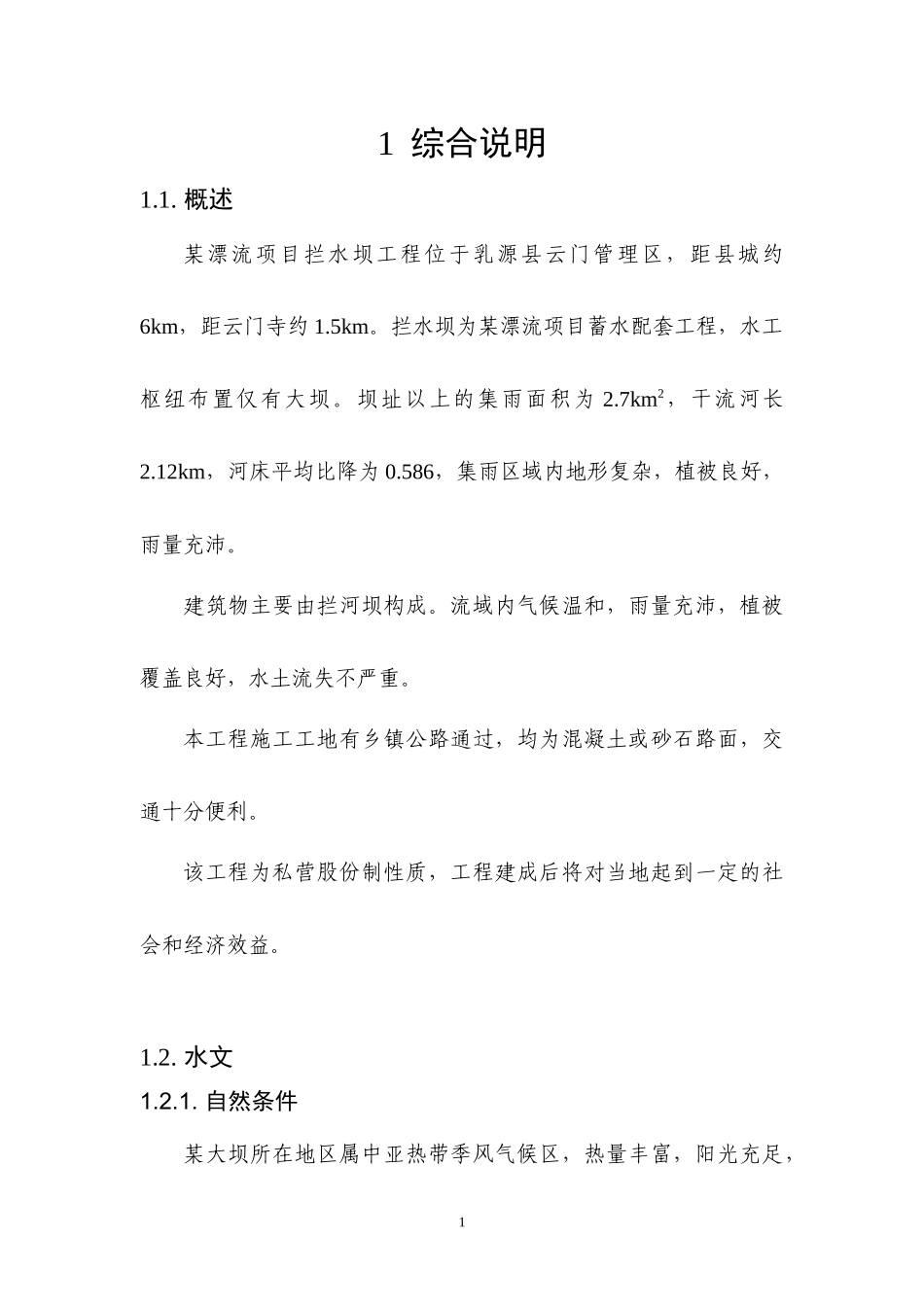

1综合说明1.1.概述某漂流项目拦水坝工程位于乳源县云门管理区，距县城约6km，距云门寺约1.5km。拦水坝为某漂流项目蓄水配套工程，水工枢纽布置仅有大坝。坝址以上的集雨面积为2.7km2，干流河长2.12km，河床平均比降为0.586，集雨区域内地形复杂，植被良好，雨量充沛。建筑物主要由拦河坝构成。流域内气候温和，雨量充沛，植被覆盖良好，水土流失不严重。本工程施工工地有乡镇公路通过，均为混凝土或砂石路面，交通十分便利。该工程为私营股份制性质，工程建成后将对当地起到一定的社会和经济效益。1.2.水文1.2.1.自然条件某大坝所在地区属中亚热带季风气候区，热量丰富，阳光充足，1常年气温较高。大气环流随季节变化，春季阴雨绵绵；夏季炎热多雨，暴雨集中，多吹东南风和偏南风；秋季常有台风雨；冬季温度较低，雨量稀少，多吹北风和偏南风。根据乳源气象站资料统计，本地区多年平均气温19.1--20.2℃℃之间，高山地区每年12月至2月有少量降雪和霜冻出现，极端最高气温40℃（1953年8月12日），极端最低温度-4.1℃，（1967年1月17日），多年平均降雨量1895.40毫米，年最大降雨量2997.00毫米（1973年4月-1974年3月），年最小降雨量为1291.80毫米（1989年4月-1990年3月）。汛期4-9降雨量占全年雨量72.67%。多年平均水面蒸发量为1000--1100毫米，本工程采用1068毫米。多年平均相对湿度为79%，一般相对湿度在70—90%之间。多年平均风速为1.2m/s,，历年最大风速26m/s，相应风向为NW，多年平均最大风速为15.5m/s。1.2.2.径流因工程流域未设径流站，没有实测径流资料，但经查广东省水文图集径流等值线图，多年平均径流深度较大，水资源丰富，水质2较好。1.2.3.洪水根据《防洪标准GB50201-94》、《水利枢纽工程除险加固近期非常运用洪水标准的意见（水规[1989]21号）》和《水利水电工程等级划分及洪水标准SL252-2000》的规定，工程等别为Ⅴ等，枢纽主要、次要水工建筑物级别为5级。挡水大坝正常运用洪水标准采用30年一遇(P=3.33%)，非常运用洪水标准采用100年一遇(P=1%)。设计标准为30年一遇（P=3.33%），相应洪水流量为102.61m3/s；校核标准为100年一遇（P=1%），相应洪水流量为122.56m3/s。1.3.工程地质工程区范围内植被茂盛，土壤侵蚀不严重，区域内未见活动断裂，也无大的断层，河床及山坡所表露的大部分为粘土覆盖，树木多为针叶林和阔叶林，山坡较陡，水土流失不严重，无不利的区域地质构造。河床坡降较陡。河床及左岸基岩出露，右岸基岩埋深浅，坝基岩体属厚层状结构中硬岩，两岸地形及基岩埋深均不对称。1.4.工程任务和规模某漂流项目大坝工程的任务主要是为漂流项目提供调节水源根据《中华人民共和国国家防洪标准GB50201-94》，某漂流项目3大坝工程等别为Ⅴ等，枢纽主要、次要水工建筑物级别为5级。1.5.工程选址、工程总布置及主要建筑物1.5.1.工程等级根据《防洪标准GB50201-94》和《水利水电工程等级划分及洪水标准SL252-2000》的规定，本工程枢纽主要、次要水工建筑物级别为5级。1.5.2.主要建筑物溢流坝段总长度为25.00m，溢流坝顶的高程为604m，溢流坝段最低坝基高程为576m，溢流坝段最大坝高为28m，溢流坝段上游面垂直，下游面坡度为1：0.8。坝体防渗采用w4钢筋混凝土防渗面板，面板，其布设在大坝上游面及下游面，防渗面板为0.5m厚的C20钢筋混凝土，基础垫层为C15混凝土，厚度为1.5m。溢流坝段的鼻坎高6.5m，挑流半径为8m，挑射角为20°的挑流消能。非溢流坝段的总长度为59.32m，坝顶高程为606.0m，最大坝高为29m。非溢流坝段上游面垂直，下游坡度为1：0.85。坝体防渗采用C20钢筋混凝土防渗面板，面板设置在大坝上游面，厚度为0.5m。基础垫层为C15混凝土，厚度为1.5m。设入口高程为581m，直径大小为0.5m排砂兼放空及导流管。设入口高程为587m，直径大小为0.8m的供水管。1.6.工程管理某漂流项目拦河坝的日常管理由某漂流公司负责，属私营单位。某漂流公司日常管理人员10人，其中负责大坝管理2人。4本工程是以为漂流项目提供调节水源为主要任务，而且水库总库容较小无防洪库容，水库不承担防洪调度任务仅进行供水水量平衡调度。即在洪水期发生设计标准（包括设计及校核洪水）...
