模电电子电工课程设计VIP免费

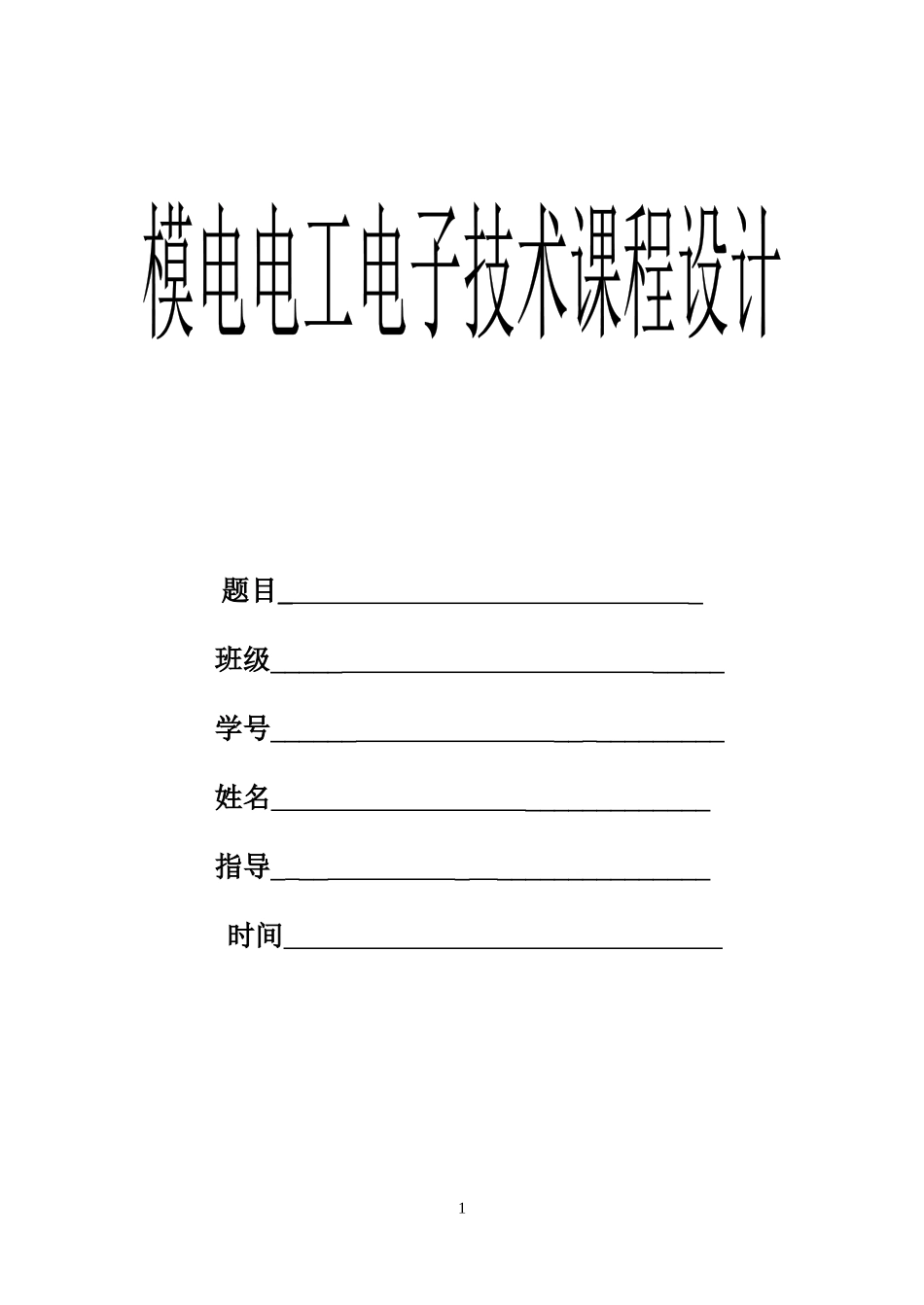

模电电子电工课程设计_第1页
1/26

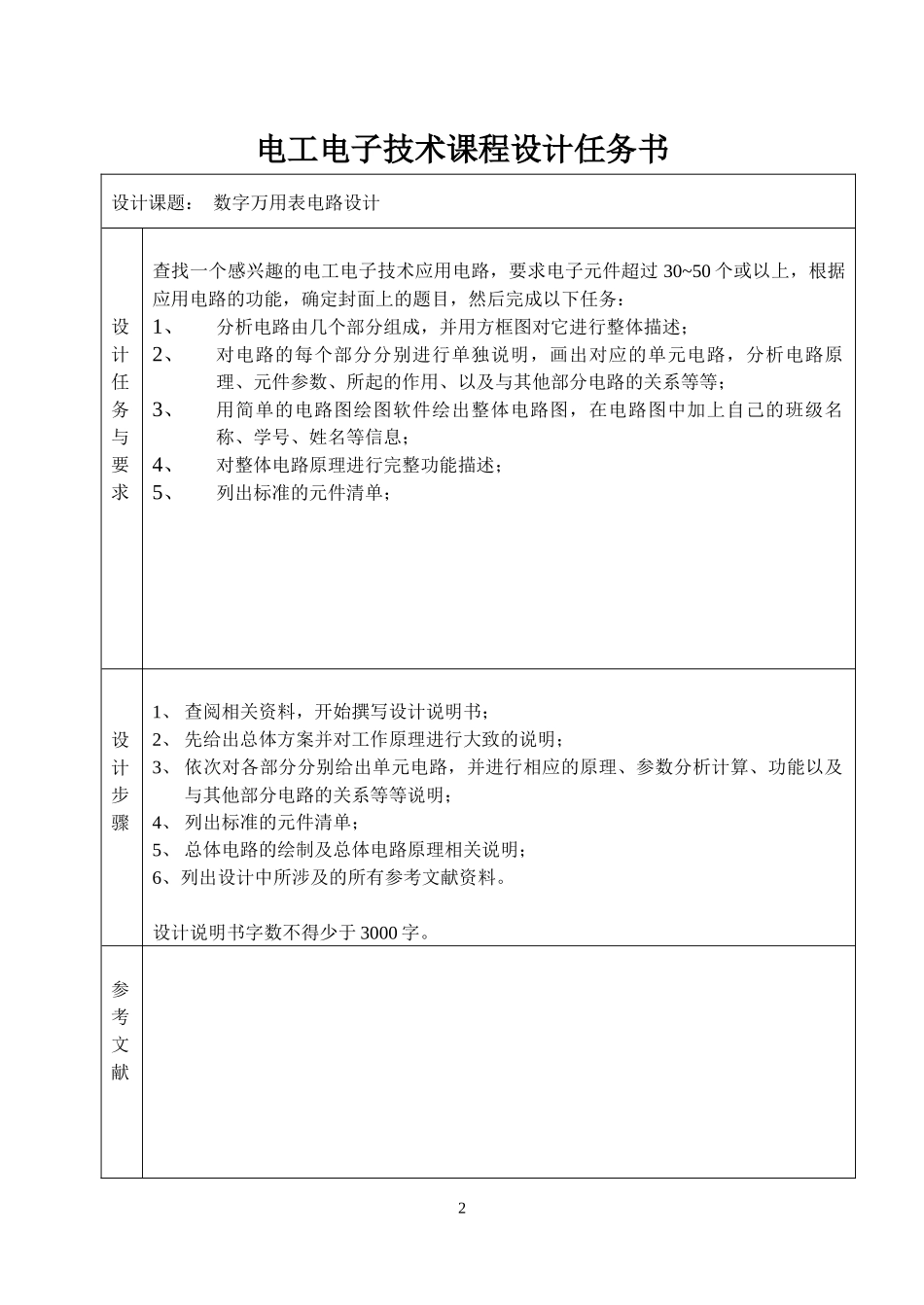

模电电子电工课程设计_第2页
2/26
模电电子电工课程设计_第3页
3/26
题目__班级__________学号_________________姓名_____________指导___________________时间1电工电子技术课程设计任务书设计课题:数字万用表电路设计设计任务与要求查找一个感兴趣的电工电子技术应用电路,要求电子元件超过30~50个或以上,根据应用电路的功能,确定封面上的题目,然后完成以下任务:1、分析电路由几个部分组成,并用方框图对它进行整体描述;2、对电路的每个部分分别进行单独说明,画出对应的单元电路,分析电路原理、元件参数、所起的作用、以及与其他部分电路的关系等等;3、用简单的电路图绘图软件绘出整体电路图,在电路图中加上自己的班级名称、学号、姓名等信息;4、对整体电路原理进行完整功能描述;5、列出标准的元件清单;设计步骤1、查阅相关资料,开始撰写设计说明书;2、先给出总体方案并对工作原理进行大致的说明;3、依次对各部分分别给出单元电路,并进行相应的原理、参数分析计算、功能以及与其他部分电路的关系等等说明;4、列出标准的元件清单;5、总体电路的绘制及总体电路原理相关说明;6、列出设计中所涉及的所有参考文献资料。设计说明书字数不得少于3000字。参考文献23目录1、总体方案与原理说明.................................42、单元电路1(用实际的单元电路名称,下同)...................53、单元电路2........................................64、单元电路3........................................75、单元电路4...........................86、单元电路5..........................97、单元电路6...........................108、总体电路原理相关说明.................................119、总体电路原理图......................................1210、元件清单;..........................................1311、参考文献........................................1412、设计心得体会......................................1541、总体方案与原理说明数字万用表,拥有测量电流、交流电压、直流电压、电阻、二极管、线路通断及温度测量等功能。是电工、技术人员、维修人员常用的工具。整个电路图包含直流电压测量电路图(如图2)、交流电压测量电路图(如图3)、直流电流测量电路图(如图4)、电阻测量电路图(如图5)、电池测试电路图(如图6)、二极管测试电路(如图7)。以下为数字万用表原理方框图:功能量程选择R/V转换I/V转换V/V转换A/DLCDHV|888参数转换电路TCL7106输入被测量LCD显示器UIN图一数字万用表原理方框图制作者:2008级工商管理(一)班陈江群20081041010152单元电路1直流电压测量电路直流电压的测量:将万用表的一个转换开关置于交、直流电压挡,另一个转换开关置于直流电压的合适量程上,且“+”表笔(红表笔)接到高电位处,“-”表笔(黑表笔)接到低电位处,即让电流从“+”表笔流入,从“-”表笔流出。若表笔接反,表头指针会反方向偏转,容易撞弯指针。R12+R13R1490KR159KR16900R171002VSa20V200V500VZR21MIN+TSC7106IN-COMLCD图2直流电压测量电路图制作者:2008级工商管理(一)班陈江群200810410101VCOMC30.022u31303263、单元电路2交流电压测量电路在基准数字电压表头前面加一级分压电路(分压器),可以扩展直流电压测量的量程。如图,U0为电压表头的量程(如200mV),r为其内阻,r1、r2为分压电阻,U10为扩展后的量程。由于r<
