浙江省电力公司培训中心风雨操场扩建项目桩基施工方案VIP免费

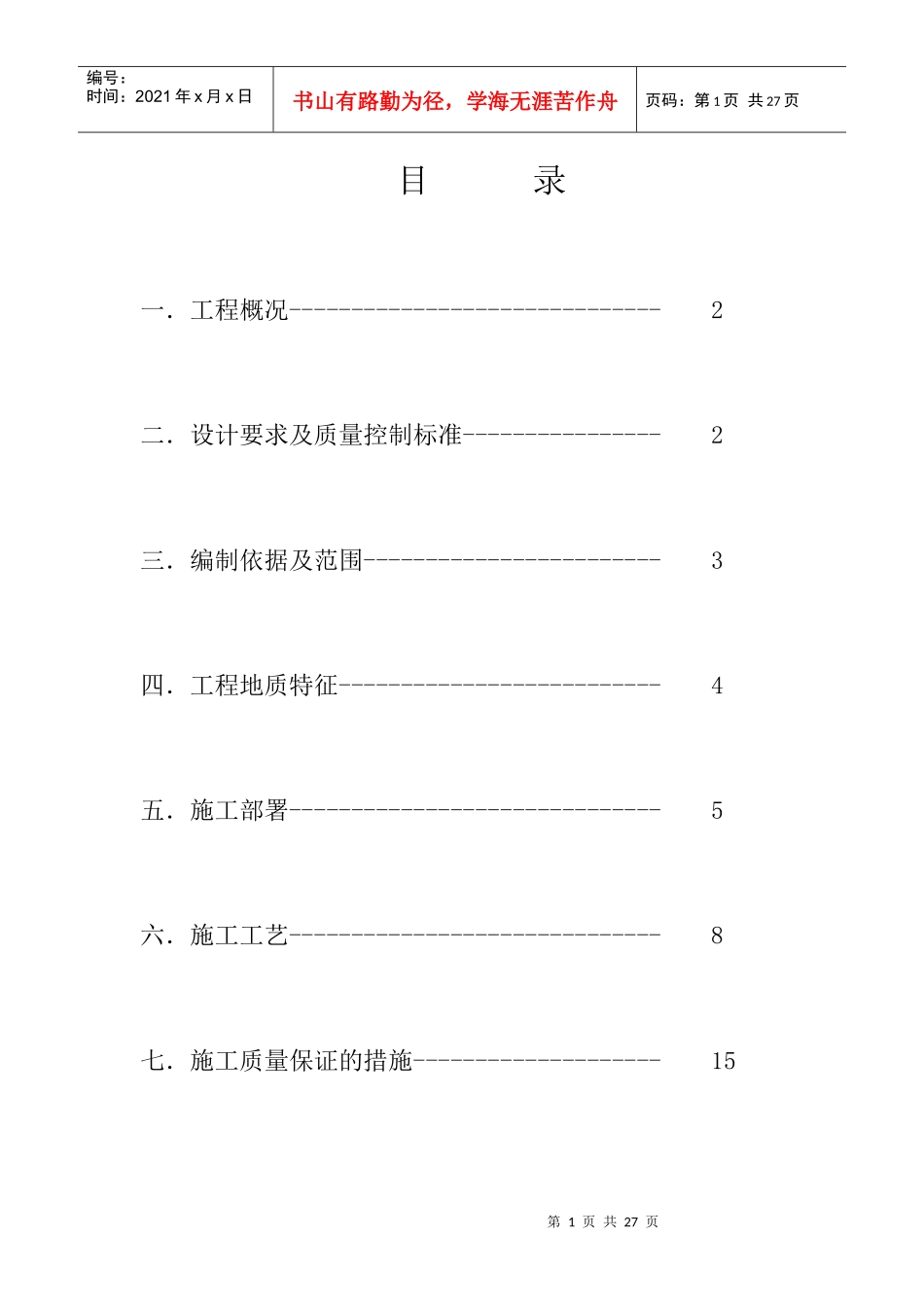

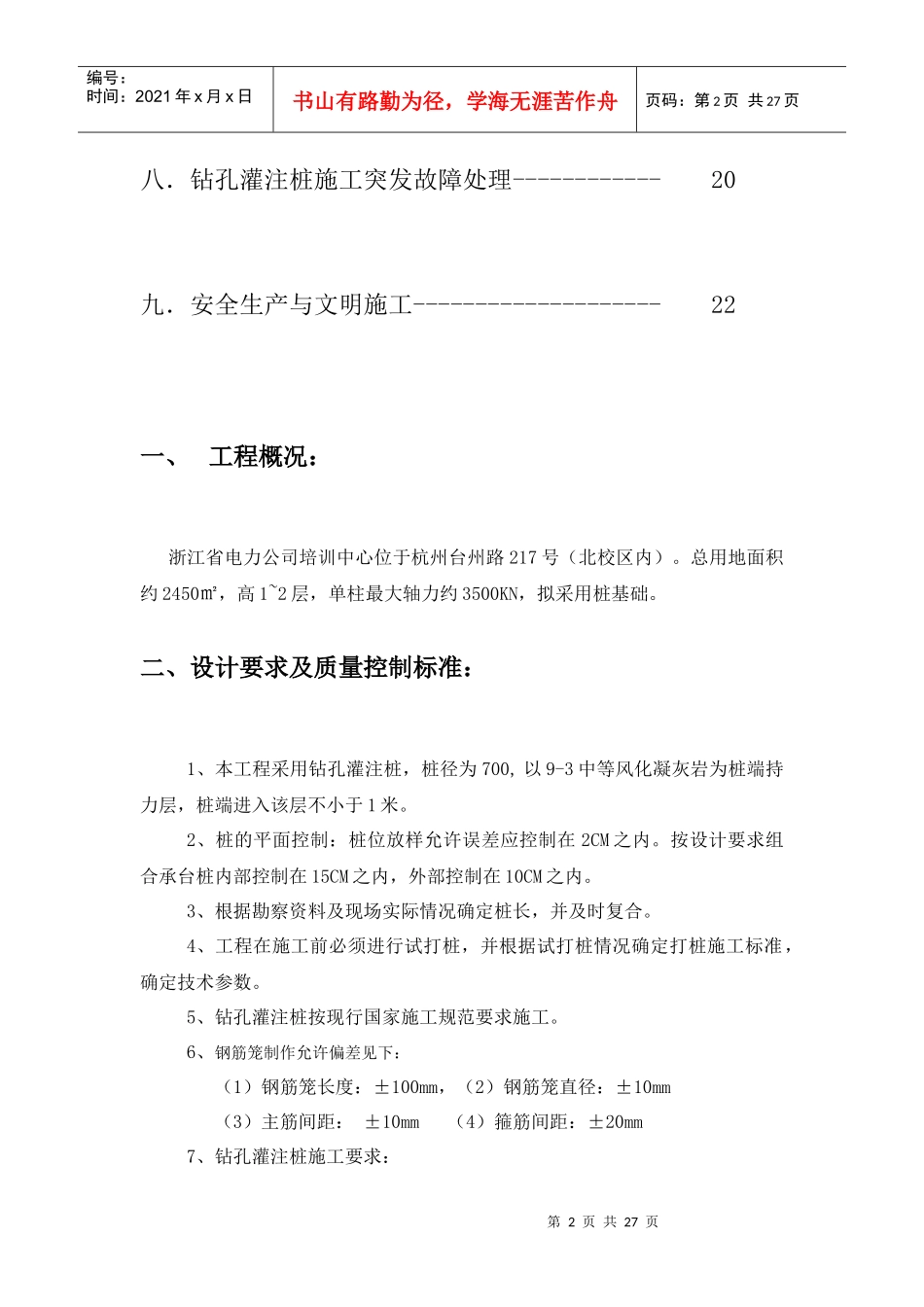

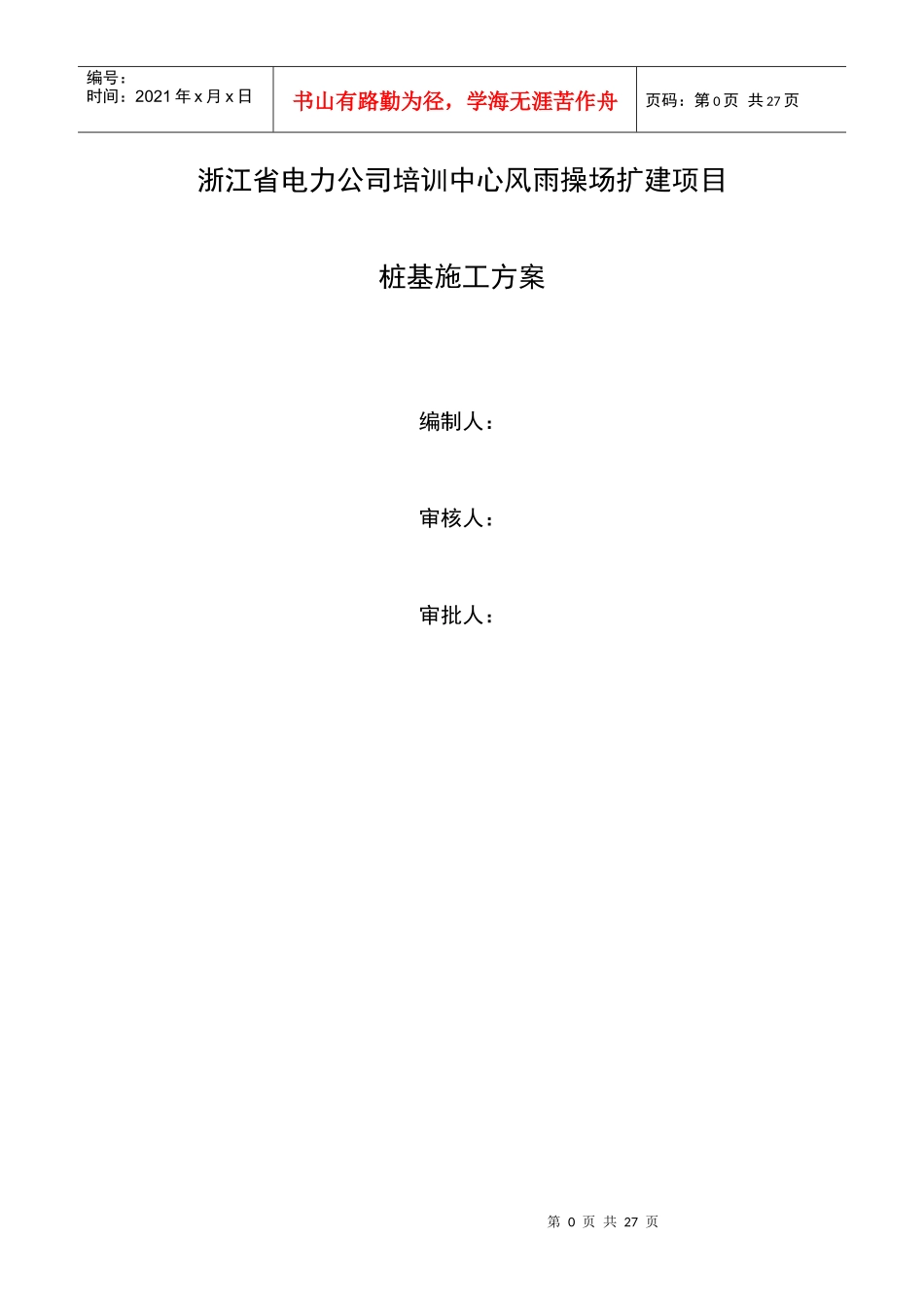

第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共27页浙江省电力公司培训中心风雨操场扩建项目桩基施工方案编制人：审核人：审批人：第1页共27页第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页目录一．工程概况------------------------------2二．设计要求及质量控制标准----------------2三．编制依据及范围------------------------3四．工程地质特征--------------------------4五．施工部署------------------------------5六．施工工艺------------------------------8七．施工质量保证的措施--------------------15第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页八．钻孔灌注桩施工突发故障处理------------20九．安全生产与文明施工--------------------22一、工程概况：浙江省电力公司培训中心位于杭州台州路217号（北校区内）。总用地面积约2450㎡，高1~2层，单柱最大轴力约3500KN，拟采用桩基础。二、设计要求及质量控制标准：1、本工程采用钻孔灌注桩，桩径为700,以9-3中等风化凝灰岩为桩端持力层，桩端进入该层不小于1米。2、桩的平面控制：桩位放样允许误差应控制在2CM之内。按设计要求组合承台桩内部控制在15CM之内，外部控制在10CM之内。3、根据勘察资料及现场实际情况确定桩长，并及时复合。4、工程在施工前必须进行试打桩，并根据试打桩情况确定打桩施工标准，确定技术参数。5、钻孔灌注桩按现行国家施工规范要求施工。6、钢筋笼制作允许偏差见下：（1）钢筋笼长度：±100mm，（2）钢筋笼直径：±10mm（3）主筋间距：±10mm（4）箍筋间距：±20mm7、钻孔灌注桩施工要求：第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页（1）灌注桩的原材料和砼强度必须符合设计要求和施工规范的规定。（2）在钻孔过程中必须经常测定护壁泥浆比重、含砂率、粘度、PH值，合理控制泥浆的性质，以及保证在孔壁稳定的情况下泥皮厚度最薄。（3）重点控制沉渣。在灌注水下砼时，应进行清孔，具体为工程桩孔底沉渣应小于50mm。(4)在距孔底0.5m深度范围内的泥浆比重不得大于1.2，并应控制含砂率及粘度，清孔符合要求后半小时内必须灌注砼，灌注必须连续施工，直至成桩完毕。每根桩的浇筑时间按初盘混凝土的初凝时间控制。对浇筑过程中的一切故障均应记录备案。(5)桩身灌注充盈系数应控制在1.10~1.25，混凝土初灌量满足导管埋深1.5米以上。（6）施工时对每根桩的定位、孔深、沉渣厚度、钢筋笼规格、焊接质量，砼的充盈系数等均做好记录。三、编制依据及范围1.杭州是勘测设计研究院提供的《岩土工程勘察报告》以及桩基础的设计图纸。2.有关施工工程质量，安全生产，文明施工的规格、规范。3国家现行施工规范：建筑杭基技术规范（JGJ94-2008）地基基础工程施工工艺标准（TBZ102-2003）钢筋工程施工工艺（ZTB105-2003）现浇混凝土工程施工工艺标准（ZTB106-2003）浙江省建筑标准设计钻孔灌注桩图集（2004浙G23）建筑基坑支护技术规程（JGJ120-99）钢筋焊接及验收规范（JGJ18-2003）建筑基坑工程技术规程（YB9258-97）建筑机械使用安全技术规范（JGJ33-2001）第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页建筑施工安全检查标准（JGJ59-99）建筑地基基础工程施工质量验收规范（GB50202-002）建筑工程施工质量验收统一标准（GB50300-2001）建筑工程施工现场供用电安全规范（GB50194-93）共有关设计计算规范及规程。四、工程地质特征：经野外钻探、现场原位测试及室内土工试验等资料的综合分析，场地勘探孔控制深度范围内地层共分七大层，十个地质亚层，现分述如下：第1层：杂填土杂色，湿，呈松散状态，地表为人工硬化混凝土篮球场，下部为建筑垃圾、砺砂及少量黏性土等组成，土质松散，力学性质较差；该层分布全场区，一般层厚1.10~1.5m。第2层粉质粘土灰黄色，软塑，切面面略粗糙，含粉土薄层，含氧化铁，锰质结核，韧性中等、干强度中等、无摇振反应，实测标...
