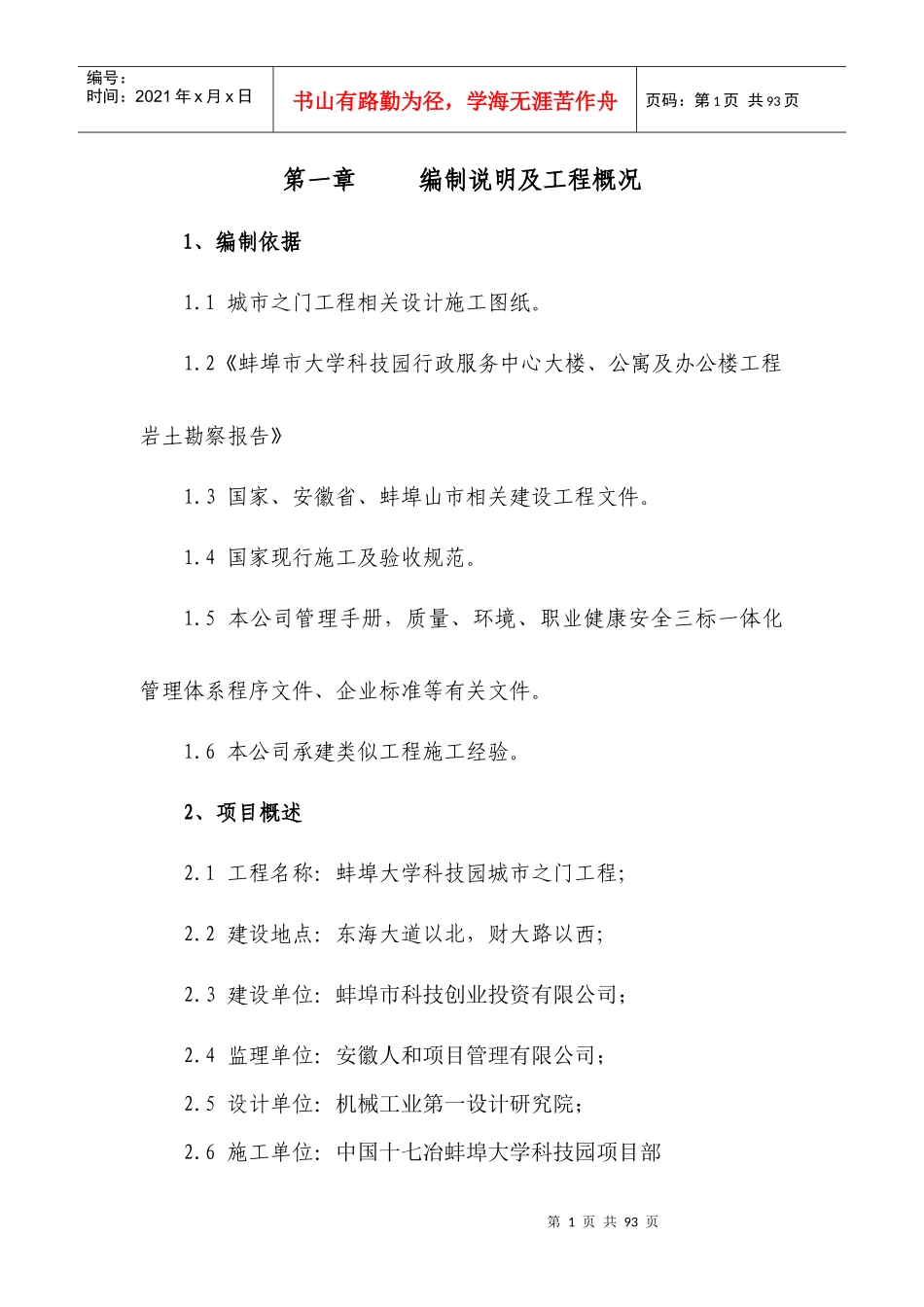

第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共93页第一章编制说明及工程概况1、编制依据1.1城市之门工程相关设计施工图纸。1.2《蚌埠市大学科技园行政服务中心大楼、公寓及办公楼工程岩土勘察报告》1.3国家、安徽省、蚌埠山市相关建设工程文件。1.4国家现行施工及验收规范。1.5本公司管理手册，质量、环境、职业健康安全三标一体化管理体系程序文件、企业标准等有关文件。1.6本公司承建类似工程施工经验。2、项目概述2.1工程名称：蚌埠大学科技园城市之门工程；2.2建设地点：东海大道以北，财大路以西；2.3建设单位：蚌埠市科技创业投资有限公司；2.4监理单位：安徽人和项目管理有限公司；2.5设计单位：机械工业第一设计研究院；2.6施工单位：中国十七冶蚌埠大学科技园项目部第2页共93页第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共93页2.7业主工期要求：计划开工日期：2011年6月1日；（实际开工日期以业主签定的开工报告为准）计划竣工日期：2012年6月1日；2.8业主质量要求：一次性验收合格。3、工程概况3.1.1蚌埠大学科技园城市之门工程，位于东海大道北侧，财大路以西，使用功能：办公楼及行政服务楼地下一层汽车库（局部为设备用房），建筑面积58171.55m2,其中地下建筑面积5428.77m2，地上面积52742.78m2,结构类型：框架剪力墙结构，人工挖孔桩基础；结构设计使用年限50年，本工程结构安全等级：二级。抗震设防烈度7级，框架抗震等级二级，核心筒抗震等级二级。地下一层，地上二十层，地下室层高5.5m，一层层高5.1m,二、三层高4.8m,四-二十层层高3.6m。建筑物高度（室外地面至主要屋面板的板顶）75.900m。02-22轴线长为139.100m，B-G列宽为40m；第3页共93页第2页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共93页①-⑤轴线、B-G列为三层框架结构，结构高度为14.700m,局部高度18.300m。设计标高±0.000相当于绝对标高（黄海）30.500m，室内外高差300mm。3.17给排水、消防、通风空调、电等工程概况给排水系统主要包括：生活给水系统、生活热水系统、污水排放系统、雨水排放系统等。消防系统包括：消火栓系统、喷淋系统、配电房设施气体灭火系统、防排烟系统等。通风空调系统包括：空调系统、空调风系统、冷凝水系统、机械通风系统等。强电系统包括：变配电系统、电力配电系统、照明系统、防雷与接地系统、安全系统等。弱电系统包括：火灾自动报警系统及消防联动系统、综合布线第4页共93页第3页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共93页系统、有线电视系统、闭路电视监控系统、电表远程及红外抄表系统、停车场管理系统等。三、管道工程施工方案1、原材料及设备检验1.1管道及管件检验1.1.1包括对管道部件、附件、垫片、填料等的清洗、工作环节、全部记录的检验。1.1.2管道坡度应按设计要求和规范规定施工，可在系统内每100m直线管段内抽查3段，不足100m的应不少于2段抽查，并作好水平测量记录。1.1.3管道接口严密。1.1.4管道外观检验以每50m一处抽查。1.1.5管件抽查、检验率按系统内件数的10%，但不少于5件。其中应包括最大公称直径的部件。伸缩器的抽查率为全系统内件数的30%。但不少于2件，要求平直、不扭曲、表面不出现裂纹、重第5页共93页第4页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共93页皮和麻面等缺陷，外圆弧均匀。1.1.6检验合格者方可安装，安装后若有碰撞损伤的，要标出记号，并及时修补。1.1.7卷焊钢管的管身不得扭曲、损伤，否则需对钢管进行调直。1.2管道组成件及管道支承件的检验1.2.1管道组成件及管道支承件必须具有制造厂的质量说明书，其质量不得低于国家现行标准的规定。1.2.2管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。1.3给水阀门的现场验收1.3.1阀门必须配有制造厂家的产品说明书、合格证及装箱单。1.3.2核对阀门的规格、型号、材质是否与设计要求一致。1.3.3阀门在安装前应进行外观检查，...
