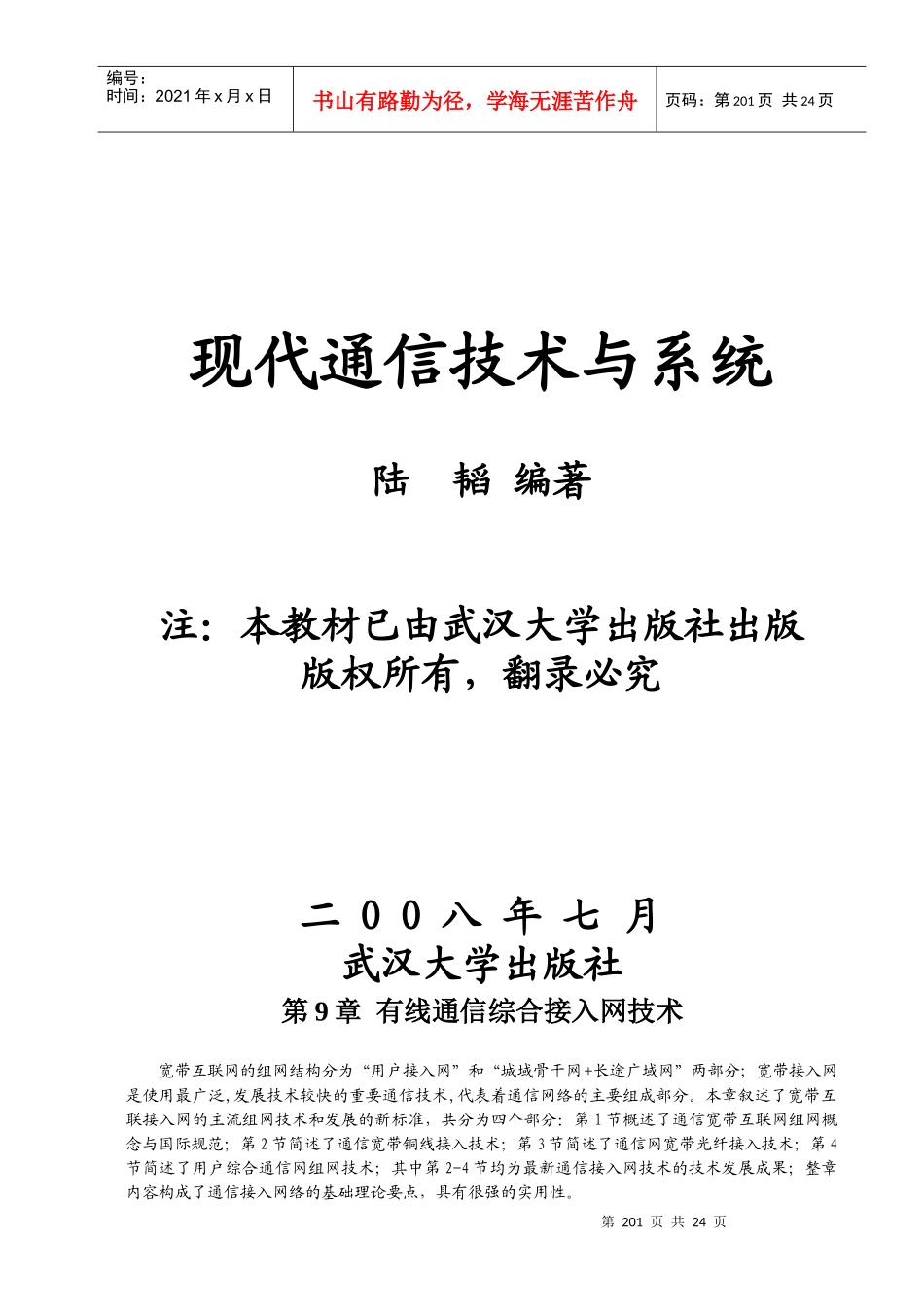

第201页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第201页共24页现代通信技术与系统陆韬编著注：本教材已由武汉大学出版社出版版权所有，翻录必究二OO八年七月武汉大学出版社第9章有线通信综合接入网技术宽带互联网的组网结构分为“用户接入网”和“城域骨干网+长途广域网”两部分；宽带接入网是使用最广泛,发展技术较快的重要通信技术,代表着通信网络的主要组成部分。本章叙述了宽带互联接入网的主流组网技术和发展的新标准，共分为四个部分：第1节概述了通信宽带互联网组网概念与国际规范；第2节简述了通信宽带铜线接入技术；第3节简述了通信网宽带光纤接入技术；第4节简述了用户综合通信网组网技术；其中第2-4节均为最新通信接入网技术的技术发展成果；整章内容构成了通信接入网络的基础理论要点，具有很强的实用性。第202页共24页第201页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第202页共24页§9-1宽带互联网组网技术概论§9-1-1通信接入网概论1.通信接入网概论根据ITU-T建议G.902的定义：通信接入网(AN)是由通信业务节点接口(SNI)和用户网络接口(UNI)之间的一系列通信业务传输设施所组成的，该设施受到通信运营商（电信公司）的监控、配置和管理。它主要包括用户终端设备、用户线传输系统和通信业务节点接口设备等三大部分。其功能主要是将用户的各种通信业务信息汇聚传送至电信公司的通信系统（如节点机房等）。我国自20世纪90年代（1990年之后）开始，大量采用全塑铜芯双绞线市内通信电缆，敷设于通信用户与电信局（交接箱、节点机房等）之间，形成了庞大的通信电缆（属于“一类双绞线”）接入网的特点；目前城市通信机房一般分为“交换传输中心机房（监控中心）”和“小区节点机房（无人职守）”两大类，每个中心机房统一监管若干个小区节点机房，通过（单模）光纤传输系统，疏导其通信业务量；每个小区节点机房则汇聚其自然地域范围内的所有通信用户，一般每个小区节点机房的用户区域半径在2.5Km以内，最大不超过5.0Km，用户总数一般不超过1.5万户。接入技术可以分为有线接入技术和无线接入技术两大类，目前向用户提供宽带业务的主要有基于铜线的ADSL技术、光纤接入（EPON、GPON）技术、基于HFC的CableModem及宽带无线等接入方式，而ADSL和光纤两种接入方式占了95%以上的市场份额。本章主要介绍有线通信接入技术。2．接入网的定义根据ITU-T建议G.902的定义：接入网(AN)是由业务节点接口(SNI)和用户网络接口(UNI)之间的一系列传送实体所组成的电信承载系统，并可通过标准管理（Q3）接口进行配置和管理。它通常包含用户线传输系统、复用设备、数字交叉连接设备和用户网络接口设备。其主要的作用包括复用和传输功能，但一般不包括交换功能，并且独立于交换机。另外接入网对用户信令是透明的，不做处理，相应的信令处理由SN完成。图9.1接入网的系统组成示意图ITU-T接入网的主要设计目标如下：(1)支持各类综合电信业务的接入。将接入网从具体的业务网中剥离出来，成为一种独立于具体业务网的基础接入平台，以支持电话、宽带、IPTV等各类电信业务接入，有利于降低接入网的建设成本。(2)开放、标准化SNI接口。将接入网与本地交换设备之间的接口，即SNI接口由专用接口定义为标准化的开放接口，这样AN设备和交换设备就可以由不同的厂商提供，为大量企业参与接入设备市场的竞争提供了技术保证，有利于设备价格的下降。(3)独立于SN的网络管理系统。该网管系统通过标准化的接口连接TMN，由TMN实施对接入网的操作、维护和管理。以上对接入网的定义，既包括了窄带接入网又包括了宽带接入网。通常宽带与窄带的划分标准是用户网络接口上的速率，即将以分组交换方式为基础，把用户网络接口上的最大接入速率超过2Mb/s的用户接入系统称为宽带接入，对最小接入速率则没有限制；窄带接入系统是基于传统的64½ÓÈëÍø(AN)Q3UNIÒµÎñ½Úµã(SN)SNIQ3TMN第203页共24页第202页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第203页共24页kb/s的电路交换方式发展而来的，对基于IP的高速数据业务支持能力较差。...
