机械制造装备设计课程设计说明书VIP免费

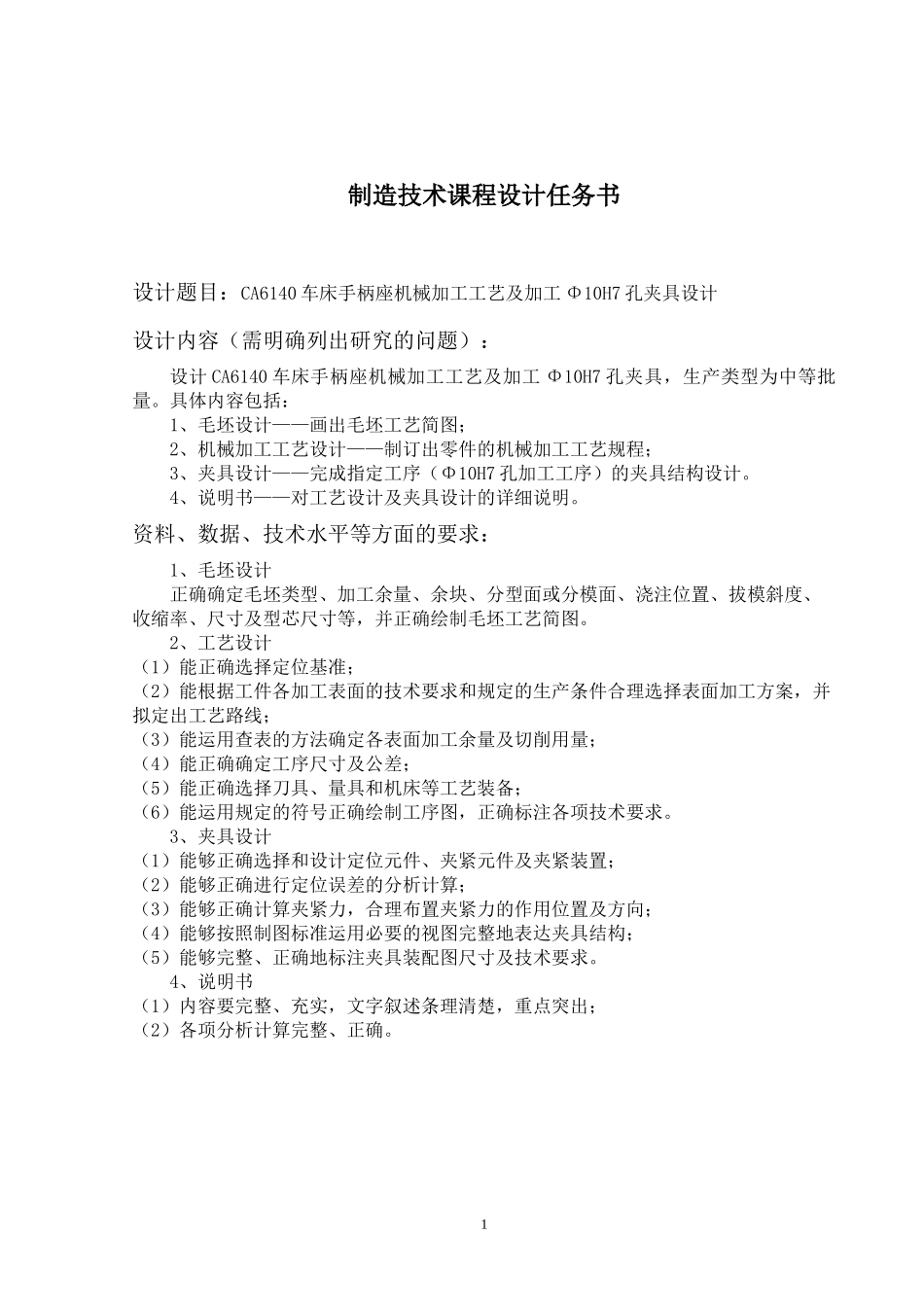

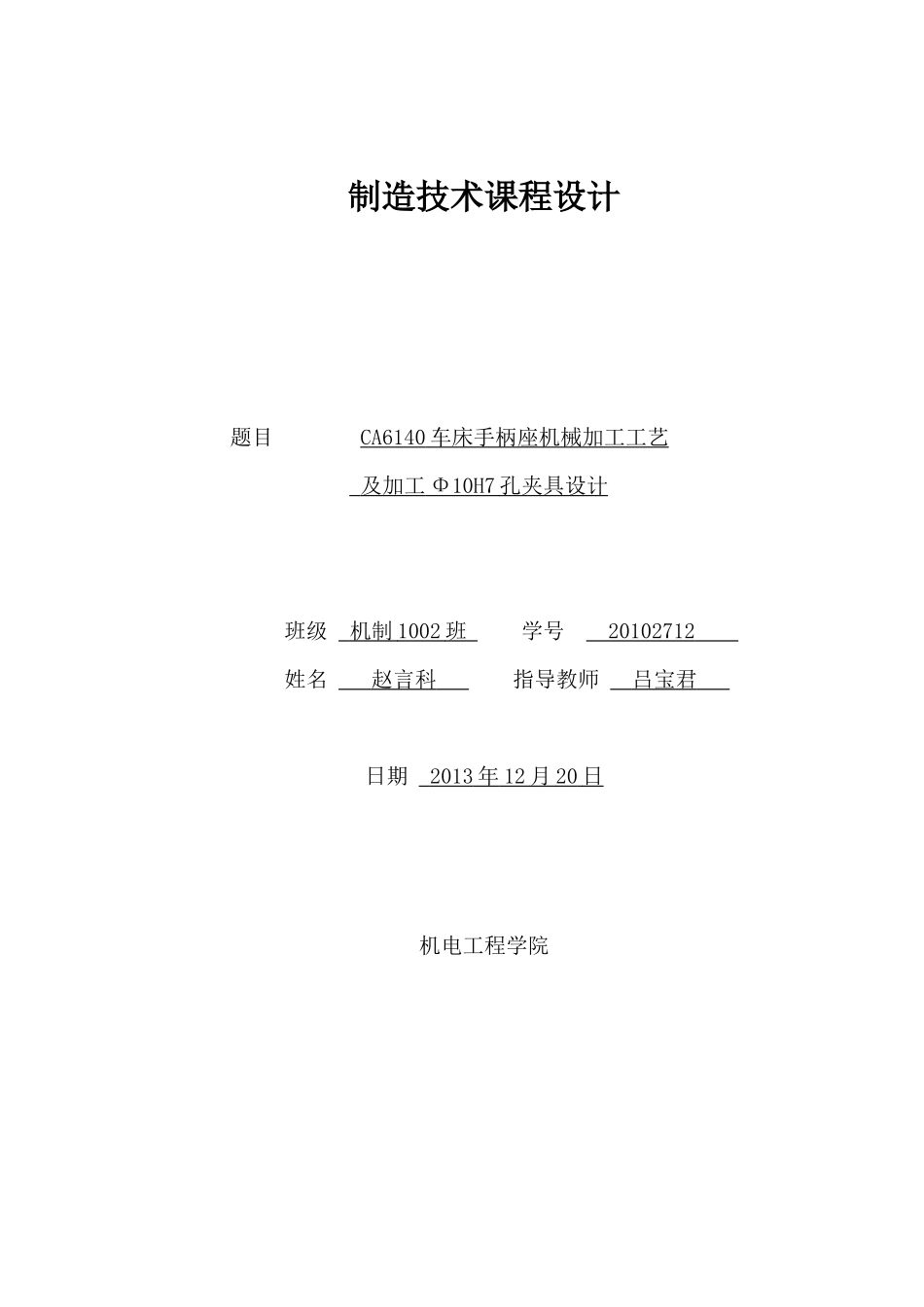

制造技术课程设计题目CA6140车床手柄座机械加工工艺及加工Φ10H7孔夹具设计班级机制1002班学号20102712姓名赵言科指导教师吕宝君日期2013年12月20日机电工程学院制造技术课程设计任务书设计题目：CA6140车床手柄座机械加工工艺及加工Φ10H7孔夹具设计设计内容（需明确列出研究的问题）：设计CA6140车床手柄座机械加工工艺及加工Φ10H7孔夹具，生产类型为中等批量。具体内容包括：1、毛坯设计——画出毛坯工艺简图；2、机械加工工艺设计——制订出零件的机械加工工艺规程；3、夹具设计——完成指定工序（Φ10H7孔加工工序）的夹具结构设计。4、说明书——对工艺设计及夹具设计的详细说明。资料、数据、技术水平等方面的要求：1、毛坯设计正确确定毛坯类型、加工余量、余块、分型面或分模面、浇注位置、拔模斜度、收缩率、尺寸及型芯尺寸等，并正确绘制毛坯工艺简图。2、工艺设计（1）能正确选择定位基准；（2）能根据工件各加工表面的技术要求和规定的生产条件合理选择表面加工方案，并拟定出工艺路线；（3）能运用查表的方法确定各表面加工余量及切削用量；（4）能正确确定工序尺寸及公差；（5）能正确选择刀具、量具和机床等工艺装备；（6）能运用规定的符号正确绘制工序图，正确标注各项技术要求。3、夹具设计（1）能够正确选择和设计定位元件、夹紧元件及夹紧装置；（2）能够正确进行定位误差的分析计算；（3）能够正确计算夹紧力，合理布置夹紧力的作用位置及方向；（4）能够按照制图标准运用必要的视图完整地表达夹具结构；（5）能够完整、正确地标注夹具装配图尺寸及技术要求。4、说明书（1）内容要完整、充实，文字叙述条理清楚，重点突出；（2）各项分析计算完整、正确。12目录设计说明........................................................1（一）机械加工工艺规程设计..................................1第1章手柄座的工艺分析及生产类型的确定.............................11.1手柄座的用途..................................................11.2手柄座的技术要求..............................................11.3手柄座的工艺性检测............................................21.3.1孔的加工...................................................21.3.2面的加工...................................................31.3.3槽的加工...................................................31.3.4螺纹孔的加工...............................................31.4确定手柄座生产类型............................................3第2章确定毛坯、绘制毛坯简图.......................................42.1毛坯的材料....................................................42.2毛坯的加工量块、余块..........................................42.3毛坯的分型面、浇注位置、拔模斜度..............................42.4毛坯的收缩率、型芯尺寸........................................42.5毛坯的尺寸....................................................52.6毛坯的尺寸公差................................................5第3章拟定手柄座工艺路线...........................................63.1定位基准的选择................................................63.1.1精基准的选择..............................................63.1.2粗基准的选择...............................................63.2表面加工方法的确定............................................73.3加工阶段的划分................................................83.3.1粗加工阶段.................................................83.3.2半精加工阶段...............................................83.3.3精加工阶段.................................................83.4工艺路线方案的比较............................................83.4.1工艺路线...................................................83.4.2工艺路线及设备.................................
