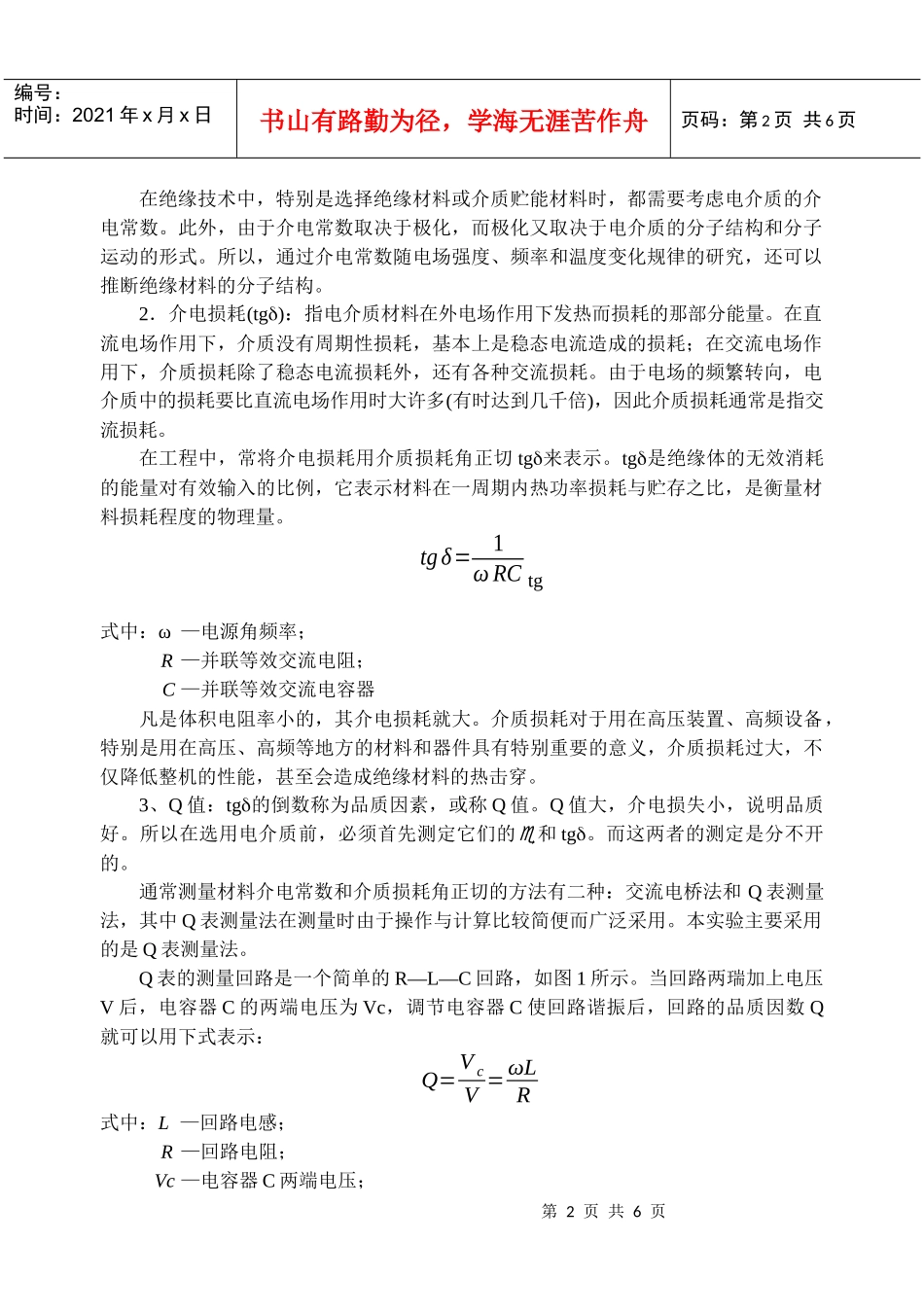

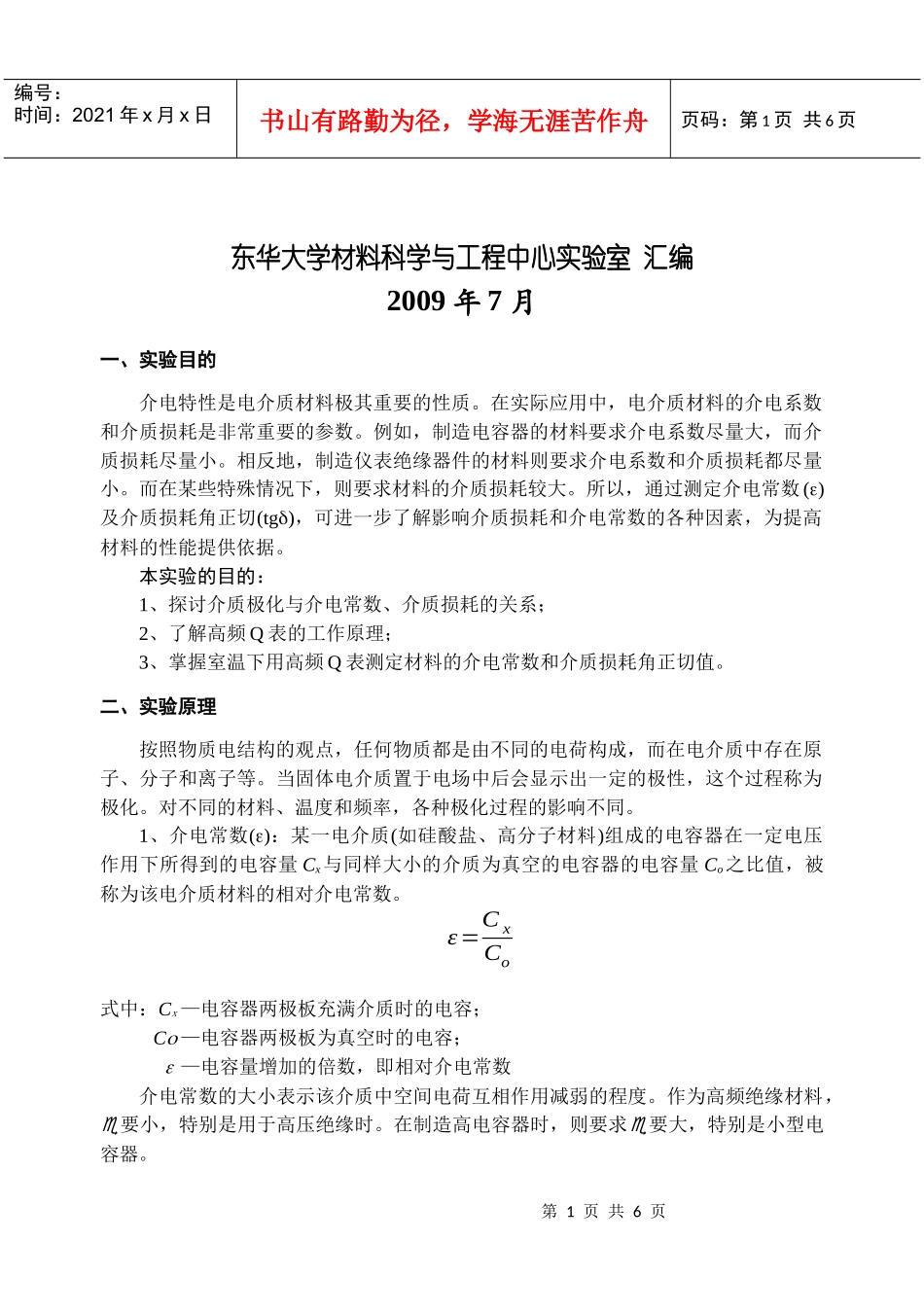

第0页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共6页材料科学实验讲义材料科学实验讲义(一级实验指导书)第1页共6页第0页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页东华大学材料科学与工程中心实验室汇编2009年7月一、实验目的介电特性是电介质材料极其重要的性质。在实际应用中,电介质材料的介电系数和介质损耗是非常重要的参数。例如,制造电容器的材料要求介电系数尽量大,而介质损耗尽量小。相反地,制造仪表绝缘器件的材料则要求介电系数和介质损耗都尽量小。而在某些特殊情况下,则要求材料的介质损耗较大。所以,通过测定介电常数()及介质损耗角正切(tg),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据。本实验的目的:1、探讨介质极化与介电常数、介质损耗的关系;2、了解高频Q表的工作原理;3、掌握室温下用高频Q表测定材料的介电常数和介质损耗角正切值。二、实验原理按照物质电结构的观点,任何物质都是由不同的电荷构成,而在电介质中存在原子、分子和离子等。当固体电介质置于电场中后会显示出一定的极性,这个过程称为极化。对不同的材料、温度和频率,各种极化过程的影响不同。1、介电常数():某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空的电容器的电容量Co之比值,被称为该电介质材料的相对介电常数。ε=CxCo式中:Cx—电容器两极板充满介质时的电容;C—电容器两极板为真空时的电容;—电容量增加的倍数,即相对介电常数介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料,要小,特别是用于高压绝缘时。在制造高电容器时,则要求要大,特别是小型电容器。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页在绝缘技术中,特别是选择绝缘材料或介质贮能材料时,都需要考虑电介质的介电常数。此外,由于介电常数取决于极化,而极化又取决于电介质的分子结构和分子运动的形式。所以,通过介电常数随电场强度、频率和温度变化规律的研究,还可以推断绝缘材料的分子结构。2.介电损耗(tg):指电介质材料在外电场作用下发热而损耗的那部分能量。在直流电场作用下,介质没有周期性损耗,基本上是稳态电流造成的损耗;在交流电场作用下,介质损耗除了稳态电流损耗外,还有各种交流损耗。由于电场的频繁转向,电介质中的损耗要比直流电场作用时大许多(有时达到几千倍),因此介质损耗通常是指交流损耗。在工程中,常将介电损耗用介质损耗角正切tg来表示。tg是绝缘体的无效消耗的能量对有效输入的比例,它表示材料在一周期内热功率损耗与贮存之比,是衡量材料损耗程度的物理量。tgδ=1ωRCtg式中:ω—电源角频率;R—并联等效交流电阻;C—并联等效交流电容器凡是体积电阻率小的,其介电损耗就大。介质损耗对于用在高压装置、高频设备,特别是用在高压、高频等地方的材料和器件具有特别重要的意义,介质损耗过大,不仅降低整机的性能,甚至会造成绝缘材料的热击穿。3、Q值:tg的倒数称为品质因素,或称Q值。Q值大,介电损失小,说明品质好。所以在选用电介质前,必须首先测定它们的和tg。而这两者的测定是分不开的。通常测量材料介电常数和介质损耗角正切的方法有二种:交流电桥法和Q表测量法,其中Q表测量法在测量时由于操作与计算比较简便而广泛采用。本实验主要采用的是Q表测量法。Q表的测量回路是一个简单的R—L—C回路,如图1所示。当回路两瑞加上电压V后,电容器C的两端电压为Vc,调节电容器C使回路谐振后,回路的品质因数Q就可以用下式表示:Q=VcV=ωLR式中:L—回路电感;R—回路电阻;Vc—电容器C两端电压;第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页V—回路两端电压;图1Q表测量原理图由上式可知,当输入电压V不变时,则Q与Vc成正比。因此在一定输入下,Vc值可直接标示为Q值。Q值表即根据这一原理来制造。4、STD-A陶瓷介质损耗角正切及介电常数测试...
