某公司企业标准无损探伤工艺规范VIP免费

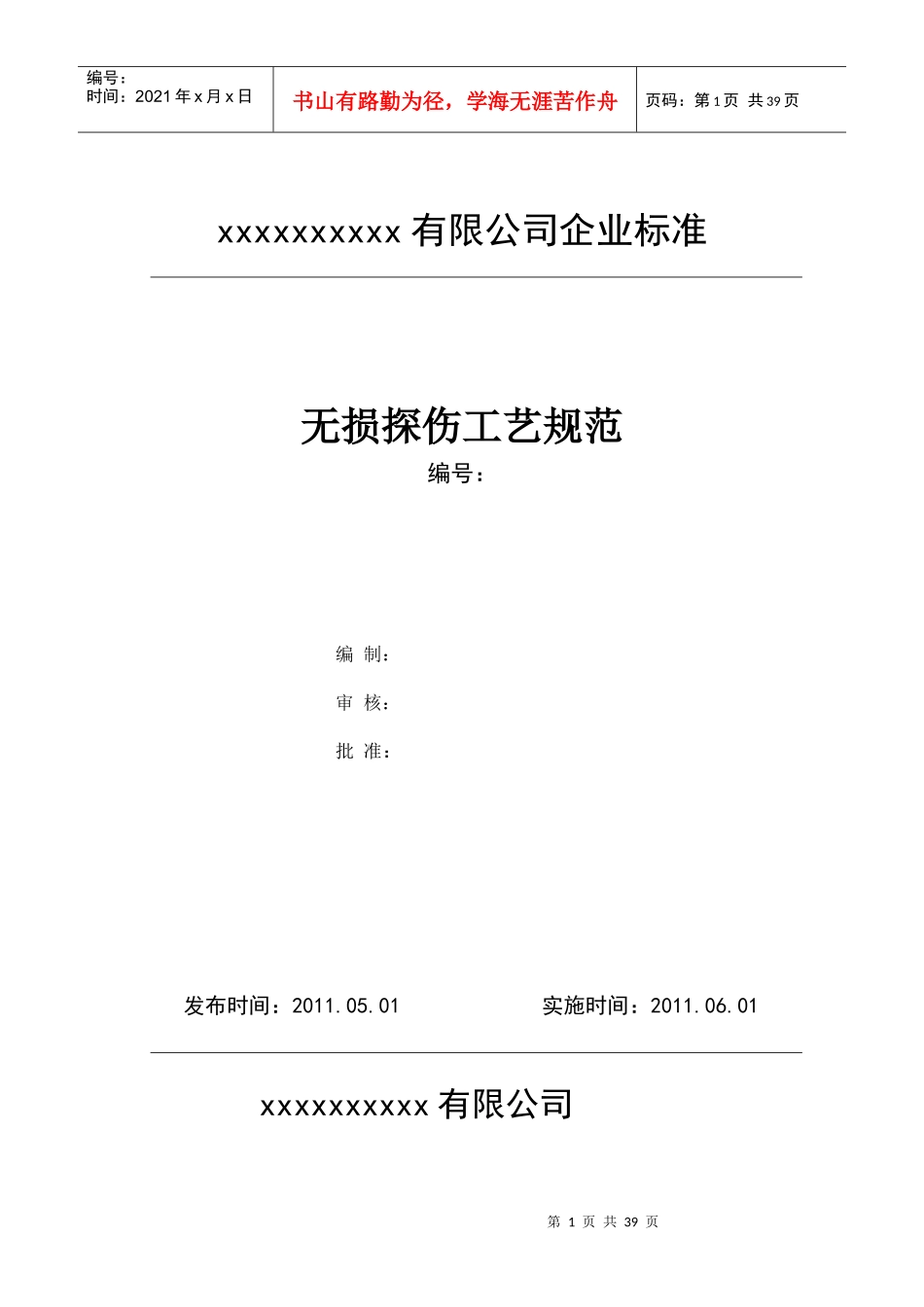

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页xxxxxxxxxx有限公司企业标准无损探伤工艺规范编号：编制：审核：批准：发布时间：2011.05.01实施时间：2011.06.01xxxxxxxxxx有限公司第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页说明1、本标准适用于公司的产品制造与管理；2、本标准起草单位：xxxxxxxxxx有限公司工艺定额部。xxxxxxxxxx有限公司文件更改清单页次：1/1第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页更改日期文件编号修改页次更改状态修改人更改简述生效日期文件编号MZD04-2011xxxxxxxxxx有限公司发行版本A无损探伤工艺规范修改状态0第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页实施日期2011-06-01共25页第1页目录1、范围………………………………………………………………………22、编制依据…………………………………………………………………23、使用原则…………………………………………………………………24、一般要求…………………………………………………………………35、探伤工艺规范……………………………………………………………35.1射线探伤工艺规范……………………………………………………35.2超声波探伤工艺规范…………………………………………………125.3磁粉探伤工艺规范……………………………………………………175.4渗透探伤工艺规范……………………………………………………21第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页1、范围根据本公司产品特性，结合JB/T4730相关标准，特规定了射线检测、超声检测、磁粉检测和渗透检测四种无损检测方法的使用原则和一般要求。本规范适用于公司内部在制和在用金属材料制承压设备的无损检测。2、编制依据JB/T4730.1—2005承压设备无损检测通用要求JB/T4730.2—2005承压设备无损检测射线检测JB/T4730.3—2005承压设备无损检测超声检测JB/T4730.4—2005承压设备无损检测磁粉检测JB/T4730.5—2005承压设备无损检测渗透检测3、使用原则3.1应根据受检承压设备的材质、结构、制造方法、工作介质、使用条件和失效模式，预计可能产生的缺陷种类、形状、部位和方向，选择适宜的无损检测方法。3.2射线和超声检测主要用于承压设备的内部缺陷的检测；磁粉检第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页测主要用于铁磁性材料制承压设备的表面和近表面缺陷的检测；渗透检测主要用于非多孔金属材料和非金属材料制承压设备的表面开口缺陷的检测。3.3铁磁性材料表面检测时，宜采用磁粉检测。3.4当采用两种或两种以上的检测方法对承压设备的同一部位进行检测时，应按各自的方法评定级别。3.5采用同种检测方法按不同检测工艺进行检测时，如果检测结果不一致，应以危险度大的评定级别为准。4、一般要求4.1无损检测机构4.1.1进行承压设备无损检测的机构应按JB/T4730的相关规定制定出符合要求的无损检测工艺规程。4.1.2检测记录和报告应准确、完整，并经相应责任人员签字认可。4.1.3检测记录和报告等保存期不得少于7年。4.1.4检测用仪器和设备的性能应进行定期检定（校准），并有记录可查。4.2无损检测人员4.2.1从事承压设备的原材料、零部件和焊接接头无损检测的人员，应按照《特种设备无损检测人员考核与监督管理规则》的要求取得相应无损检测资格。第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页4.2.2无损检测人员资格级别分为Ⅲ（高）级、Ⅱ（中）级和Ⅰ（初）级。取得不同无损检测方法各资格级别的人员，只能从事与该方法和该资格级别相应的无损检测工作，并负相应技术责任。4.2.3无损检验人员在施工前，应根据JB/T4730的相关要求做好辐射防护。5、无损...
