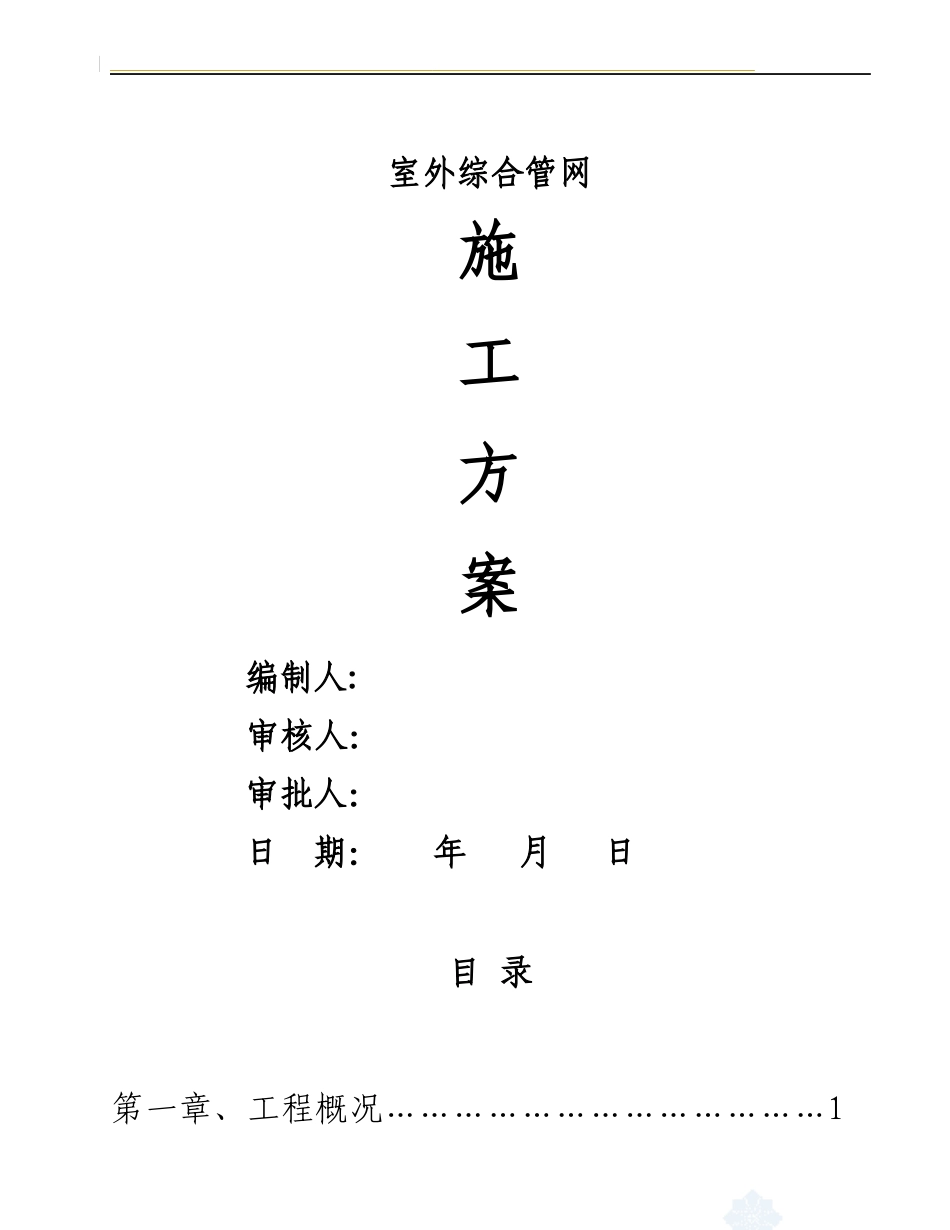

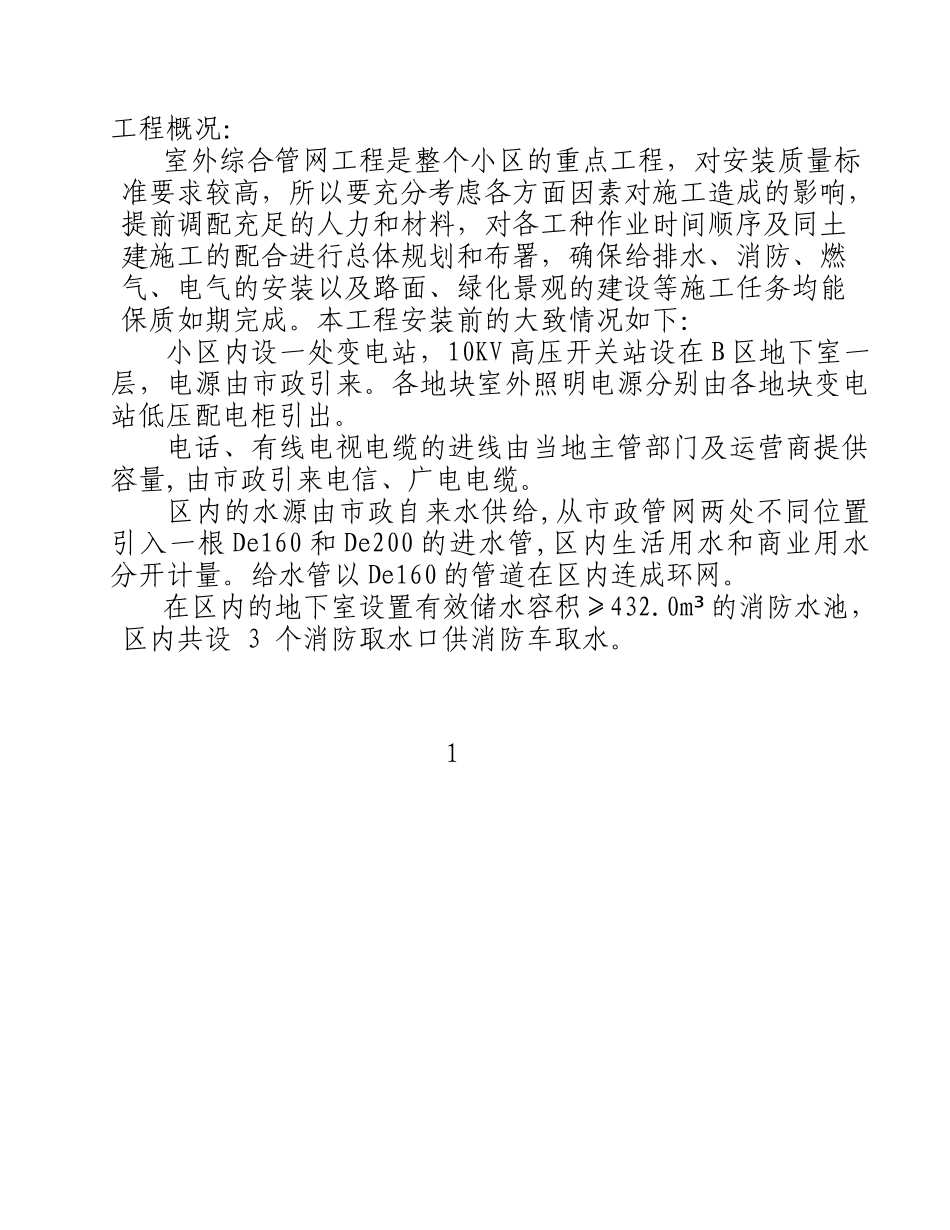

室外综合管网施工方案编制人:审核人：审批人：日期：年月日目录第一章、工程概况…………………………………1第二章、施工方案…………………………………3第一节、施工总体部署原则…………….4第二节、施工程序………………………4第三节、施工顺序………………………5第四节、施工方法………………………5第三章、施工劳动进度计划………………………29第一节、施工进度计划………………….30第二节、劳动计划………………………32第四章、保证质量措施……………………………34第五章、保证安全措施……………………………42第一章、工程概况工程概况：室外综合管网工程是整个小区的重点工程，对安装质量标准要求较高，所以要充分考虑各方面因素对施工造成的影响，提前调配充足的人力和材料，对各工种作业时间顺序及同土建施工的配合进行总体规划和布署，确保给排水、消防、燃气、电气的安装以及路面、绿化景观的建设等施工任务均能保质如期完成。本工程安装前的大致情况如下：小区内设一处变电站，10KV高压开关站设在B区地下室一层，电源由市政引来。各地块室外照明电源分别由各地块变电站低压配电柜引出。电话、有线电视电缆的进线由当地主管部门及运营商提供容量,由市政引来电信、广电电缆。区内的水源由市政自来水供给,从市政管网两处不同位置引入一根De160和De200的进水管,区内生活用水和商业用水分开计量。给水管以De160的管道在区内连成环网。在区内的地下室设置有效储水容积≥432.0m³的消防水池，区内共设3个消防取水口供消防车取水。1第58页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第58页共44页第二章、施工方案第一节、施工总体部署原则施工总体部署原则1、时间部署原则：在确保质量的前提下，地下工程要抢，结构工程要快。周密细致的安排，确保按期优质完成任务。2、空间部署原则：采取立体交叉施工。在时间与空间安排上为创造精品工程打下坚实的基础。3、劳动力部署原则：必须优选技术操作水平高，思想素质好的工种进场施工，人数充足合理。4、机械设备配备部署原则:配足先进的施工机械设备，满足垂直运输。保证施工进度和工程质量。5、施工管理部署原则:要调配知识层次高、技术水平高的人员从事技术质量管理工作。6、现场布置部署原则:科学合理的布置施工现场，达到市级文明施工的要求。第二节、施工程序施工程序根据本工程的具体情况，我们应根据总平图标高，分第59页共44页第58页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第59页共44页层施工，遵循先地下后地上的原则，先进行给排水、燃气管网、消防管道、电力电缆沟施工，然后进行照明、弱电线管的敷设，最后进行地面道路及景观、绿化的施工。在平面布置方面，各个专业要严格按照施工设计图标识的位置布置管道，在特别注意为其它专业施工预留位置施工时严禁随意布置。本工程总平主要工作内容及要求如下：室外给水管道采用PE管，埋深为-0.9m，热熔连接，消防管采用热浸镀锌钢管，埋深为1.0m，连接方式为卡箍连接，采用“三油两布”防腐；当管道交叉时，小管加套管绕过大管避让。雨水管采用HDPE双壁波纹管,环刚度为8KN/m²,橡胶圈连接,雨水管在检查井内采用管顶平接;,车道下且覆土深度达不到0.7m的雨水管时须加钢筋砼保护管；雨水口采用偏沟式单箅雨水口，雨水口与雨水口、雨水口与雨水检查井均以De250的管道i=0.010相连，各种雨水口面均比周围路面低3-4厘米，并与路面接顺，以利进水，安装圈时，下面应座浆，圈和倒牙之间应用砂浆填缝。地下室顶部的室外雨水和绿化排水用排水暗沟通收集排放。排水暗沟沿路边布置,其布置、放坡及标高按建筑总平设计要求进行施工。排水暗沟通就近连至雨水口或雨水井。车库第60页共44页第59页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第60页共44页的每个入口处的拦水沟就近接至雨水口或雨水井；雨水检查井采用圆形钢筋混凝土雨水检查井。污水管采用HDPE双壁波纹管,环刚度为8KN/m²,橡胶圈连接,,污水管在检查井内采用管顶平接;出户管为PVC-U管,坡度为i=0.010；污水检查井采用圆形钢筋混凝土污...
