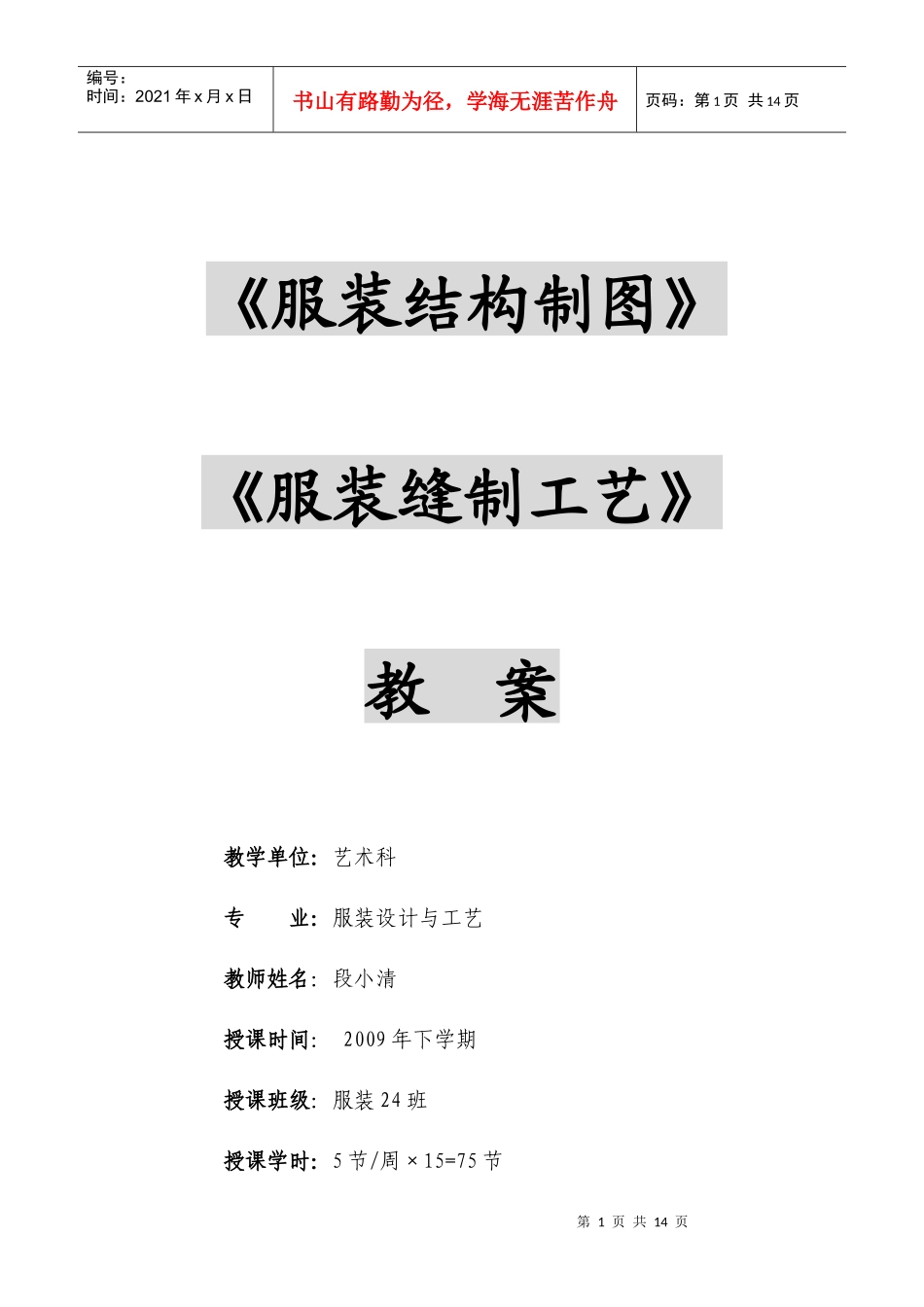

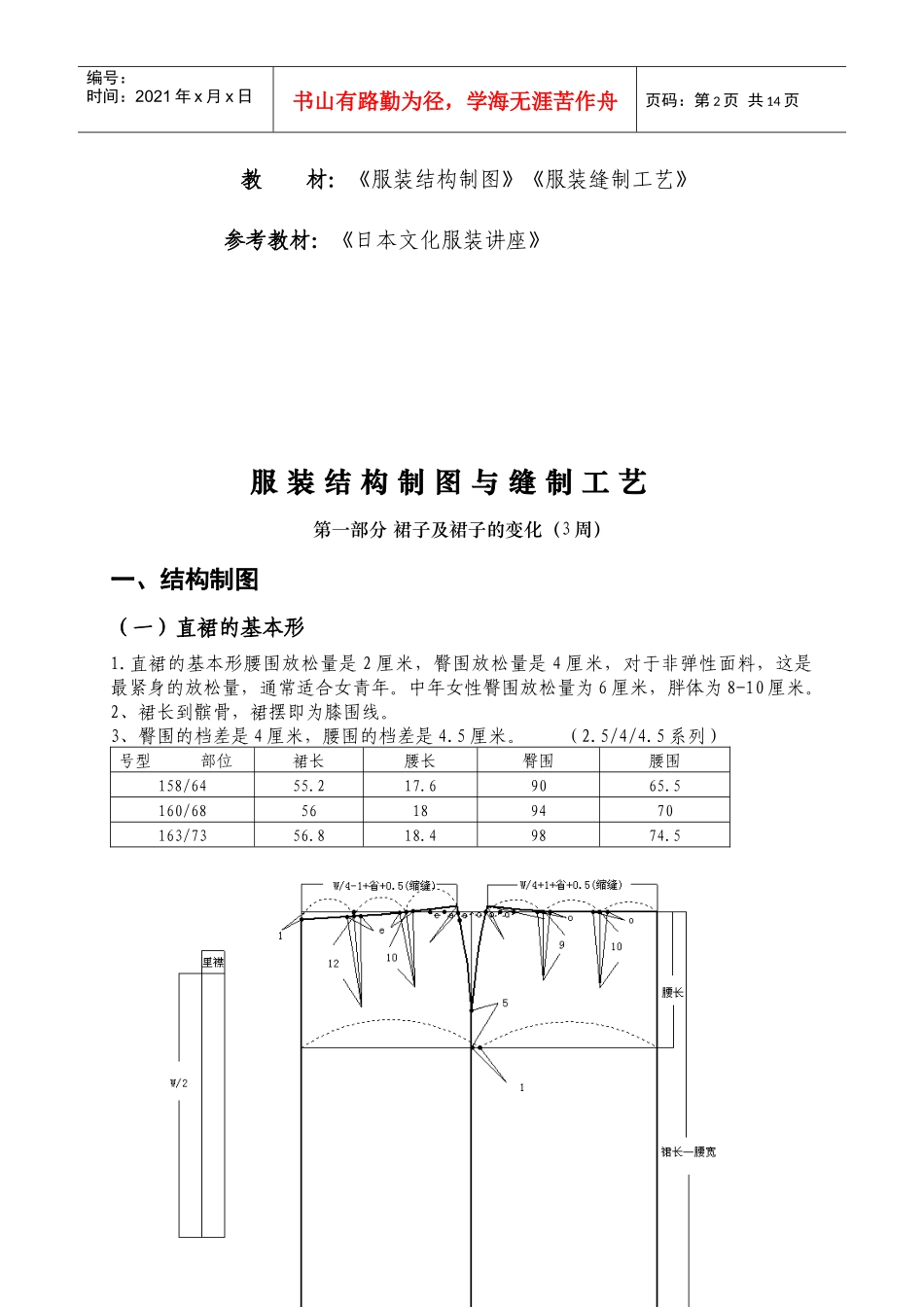

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页《服装结构制图》《服装缝制工艺》教案教学单位：艺术科专业：服装设计与工艺教师姓名：段小清授课时间：2009年下学期授课班级：服装24班授课学时：5节/周×15=75节第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页教材：《服装结构制图》《服装缝制工艺》参考教材：《日本文化服装讲座》服装结构制图与缝制工艺第一部分裙子及裙子的变化（3周）一、结构制图（一）直裙的基本形1.直裙的基本形腰围放松量是2厘米，臀围放松量是4厘米，对于非弹性面料，这是最紧身的放松量，通常适合女青年。中年女性臀围放松量为6厘米，胖体为8-10厘米。2、裙长到髌骨，裙摆即为膝围线。3、臀围的档差是4厘米，腰围的档差是4.5厘米。（2.5/4/4.5系列）号型部位裙长腰长臀围腰围158/6455.217.69065.5160/6856189470163/7356.818.49874.5第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页（二）斜裙的基本形1、基本特征：裙子为4片斜裙，腰部以下呈自然波浪。2、结构处理⑴当裙子的裙摆角为180°时r＝腰围/3.14（可以省略为3）当裙子的裙摆角为任意角度时r＝（腰围/4）/（裙摆角/4）×57.3°⑵因前中斜丝受力后会拉长，因此，在制板时要修正剪短，修正率为4﹪，弹性较大的面料修正率为8﹪。3、规格设计（2.5/4.5系列）部位号型身高腰围成品裙长成品腰围158/62A157.563.568.865.516068A160687070163/73A162.572.571.274.5第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页☆问题：如果将裙子改为两片裙，裙摆角仍然为180°，裙子的结构处理有变化吗？r怎样计算？（三）裙子的款式变化1、后开衩超短窄裙款式特征：（1）使用裙子的原形设计窄裙。（2）超短裙的长度一般定在膝上10厘米左右。（3）后开衩定在臀围线下15厘米以下为宜。（4）腰头侧面如果装松紧带，裙腰围放松量为8厘米。系列规格设计部位号型裙长臀围腰围裙摆围155/66A44.29065.586160/70A45947090165/70A45.89874.594第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页学生课堂练习2、360°喇叭裙＊制图提示（1）r＝w/6-0.5（w已放松了2cm）（2）裙摆有4处为斜丝处要修正。前后中轴处为纬丝，也应适当修正，修正量为斜丝的1/3（3）前片为完整的180°裙片，后片由2片90°裙片构成。课外练习：按1：3的比例，画出以上四条裙子的结构图缝制工艺1、图文归纳总结贴袋、立体袋、缝内袋、风衣袋、普通拉练、隐型拉练的安装制作方法和工艺要求。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页3、褶裙（1）百褶裙首先设计打褶的数量，如下图：设计24个明褶以臀围大小围基本数据，计算出一个明褶量的大小：H/24=4cm（如图1）隐蔽褶量的大小：2倍明褶量时，效果最好。考虑到面料的用量问题，可适当减少隐蔽褶量的大小。根据面料多少确定一个隐蔽褶量的大小隐蔽褶总量=两幅面料140×2=280-明褶量（96）-4（缝份）-7（腰头宽）=173一个隐蔽褶量=173/24=7.2部位号型裙长臀围腰围腰宽（L）（H）（W）160/68A6796703第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页图一裙子拉链安装在侧缝线上一个隐褶中间（图二）侧缝线图二（2）节裙按黄金分割比例确定节裙每一节的长度（如图一）每一节的褶量设计（如图二）部位号型裙长臀围腰围腰宽（L）（H）（W）160/68A6796703第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页（图一）图二（3）对褶裙规格部位裙长45腰围70臀围96第9页共14页第8页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共14页按半宽松裙子画出基本型裙子的结构图和打的位置（图一）分割线以上腰省合并（图二）（图二）（图一）分割线以下展开褶量14厘米课外...
