机械辅助、电气、升压设备VIP免费

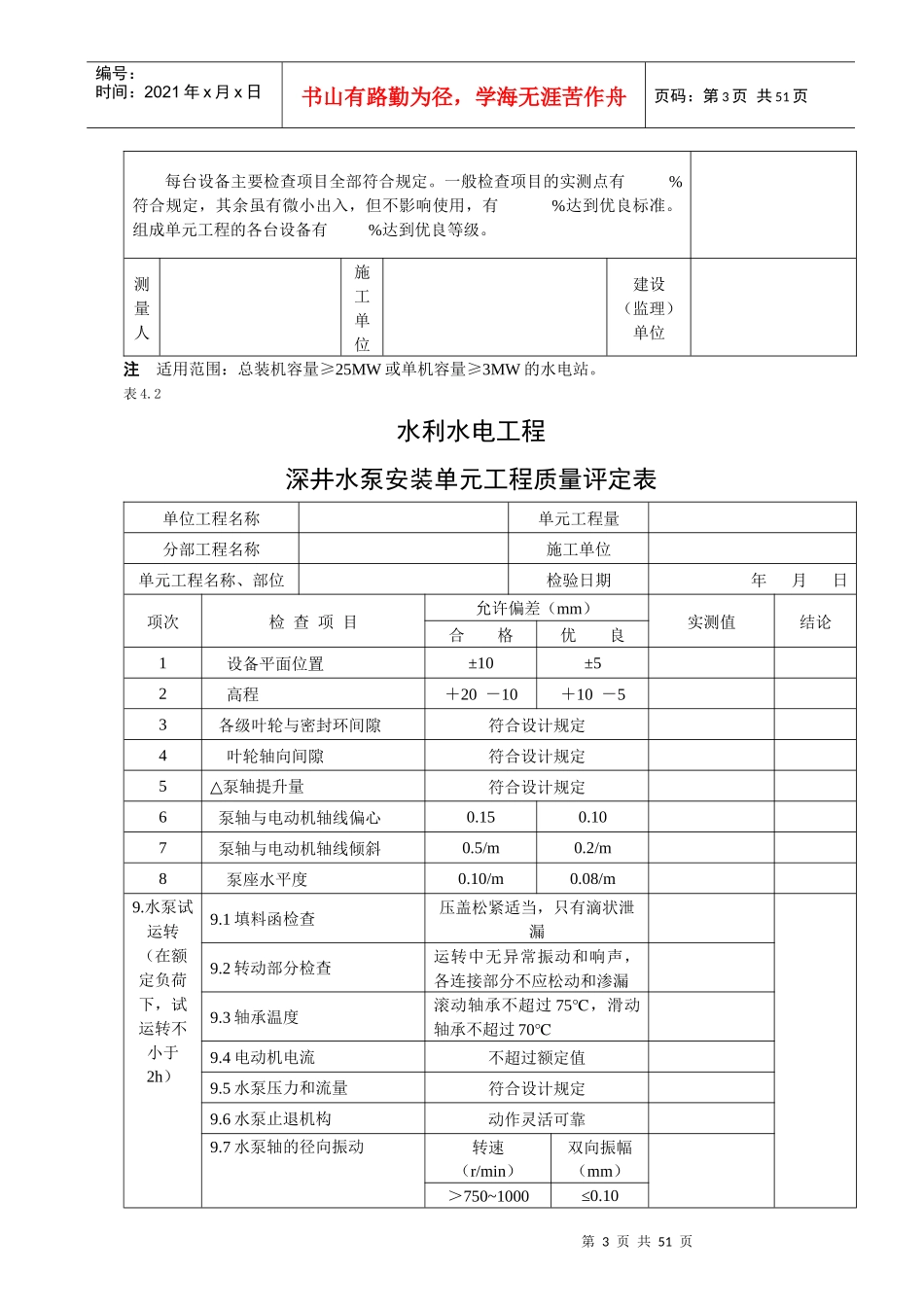

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页机械辅助、电气、升压设备序号编号表格名称1表4.1空气压缩机安装单元工程质量评定表2表4.2深井水泵安装单元工程质量评定表3表4.3离心水泵安装单元工程质量评定表4表4.4齿轮油泵安装单元工程质量评定表5表4.5螺杆油泵安装单元工程质量评定表6表4.6水力测量仪表安装单元工程质量评定表7表4.7箱、罐及其他容器安装单元工程质量评定表8表4.8轴流式通风机安装单元工程质量评定表9表4.9离心式通风机安装单元工程质量评定表10表4.10水利机械系统管路安装单元工程质量评定表11表5.120kV及以下油断路器安装单元工程质量评定表12表5.2户内式发配电隔离开关安装单元工程质量评定表13表5.33~20kV负荷开关及高压熔断器安装单元工程质量评定表14表5.420kV及以下互感器安装单元工程质量评定表15表5.520kV及以下干式电抗器安装单元工程质量评定表16表5.6避雷器安装单元工程质量评定表17表5.7固定式手车式高压开关柜安装单元工程质量评定表18表5.8油浸式厂用变压器安装单元工程质量评定表19表5.9低压配电盘及低压电器安装单元工程质量评定表20表5.1035kV及以下电缆线路安装单元工程质量评定表21表5.11硬母线装置安装单元工程质量评定表22表5.12电气接地装置安装单元工程质量评定表23表5.13保护网安装单元工程质量评定表24表5.14控制保护装置安装单元工程质量评定表25表5.15铅蓄电池安装单元工程质量评定表26表5.16起重机电气设备安装单元工程质量评定表27表5.17电气照明装置安装单元工程质量评定表28表6.1主变压器安装单元工程质量评定表29表6.2油断路器安装单元工程质量评定表30表6.3空气断路器安装单元工程质量评定表31表6.4六氟化硫断路器安装单元工程质量评定表32表6.5六氟化硫组合电器安装单元工程质量评定表33表6.6隔离开关安装单元工程质量评定表34表6.7油浸式互感器安装单元工程质量评定表35表6.8户外式避雷器安装单元工程质量评定表36表6.9软母线装置单元工程质量评定表37表6.10自容式充油电缆线路安装单元工程质量评定表38表6.11厂区馈电线路安装单元工程质量评定表第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页表4.1水利水电工程空气压缩机安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值结论合格优良1设备平面位置±10±52高程＋20－10＋10－53△机身纵、横向水平度0.10/m0.08/m4皮带轮端面垂直度0.50/m0.30/m5两皮带轮端面在同一平面内0.500.206.无负荷试运转（4~8h）6.1润滑油压不低于0.1Mpa6.2曲轴箱油温不超过60℃6.3运动部件振动无较大振动6.4运动部件声音检查声音正常6.5各连接部件检查应无松动7.带负荷试运行(按额定压力25%运转1h，50%、75%各运转2h，100%运转4~8h，分别检测记录)7.1渗油无7.2漏气无7.3漏水无7.4冷却水排水温度不超过40℃7.5各级排水温度符合设计规定7.6各级排气压力符合设计规定7.7安全阀压力正确，动作灵敏7.8各级自动控制装置灵敏可靠检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页每台设备主要检查项目全部符合规定。一般检查项目的实测点有%符合规定，其余虽有微小出入，但不影响使用，有%达到优良标准。组成单元工程的各台设备有%达到优良等级。测量人施工单位建设（监理）单位注适用范围：总装机容量≥25MW或单机容量≥3MW的水电站。表4.2水利水电工程深井水泵安装单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值结论合格优良1设备平面位置±10±52高程＋20－10＋10－53各级叶轮与密封环间隙符合设计规定4叶轮轴向间隙符合设计规定5△泵轴提升量符合设计规定6泵轴与电动机轴线偏心0.150.107泵轴与电动机轴线倾斜0.5/m0.2/m8泵座水平度0.10/m0.08/m9.水泵试运转（在额定负荷下，试运转不小于2h）9.1填料函检查压...
