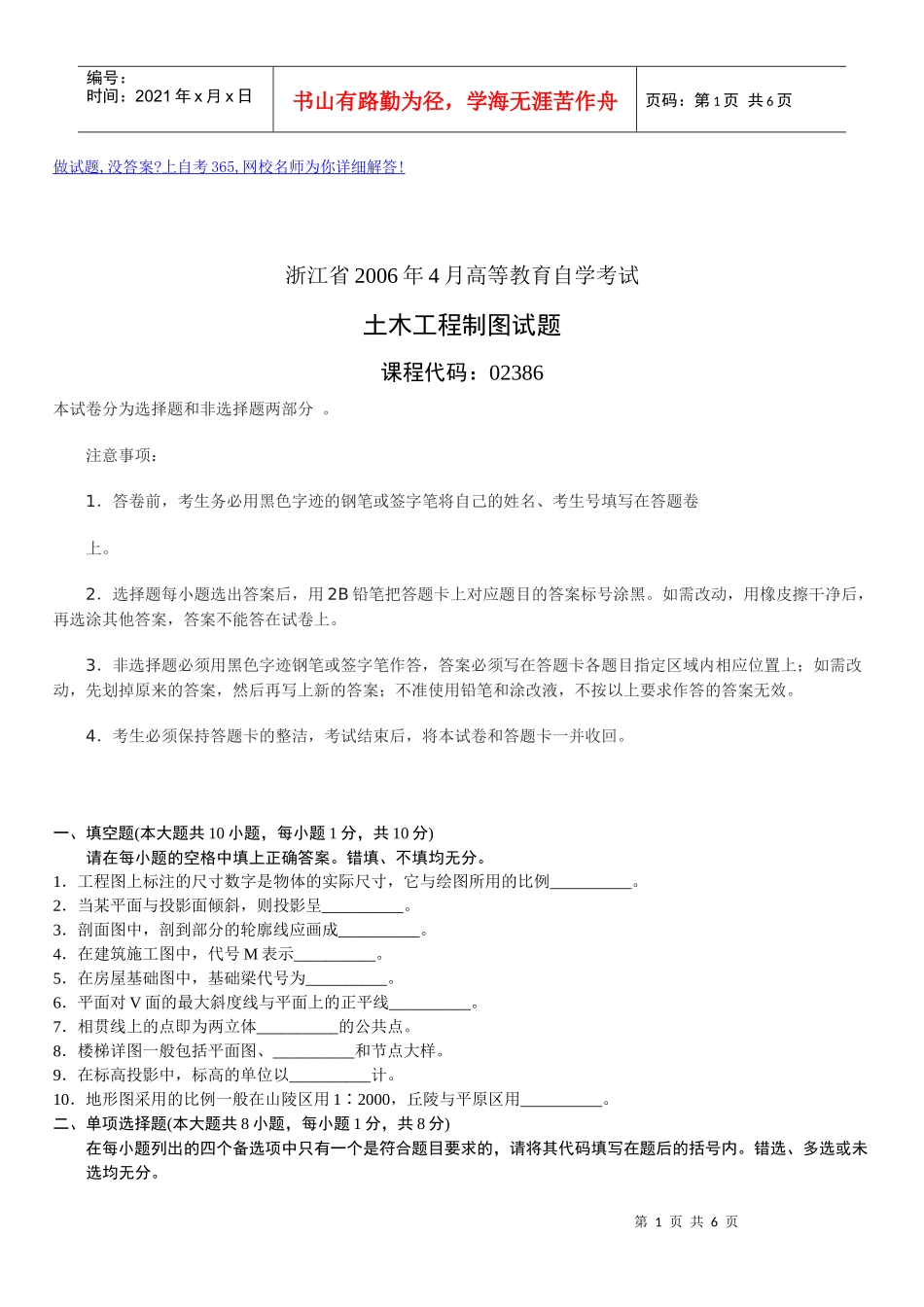

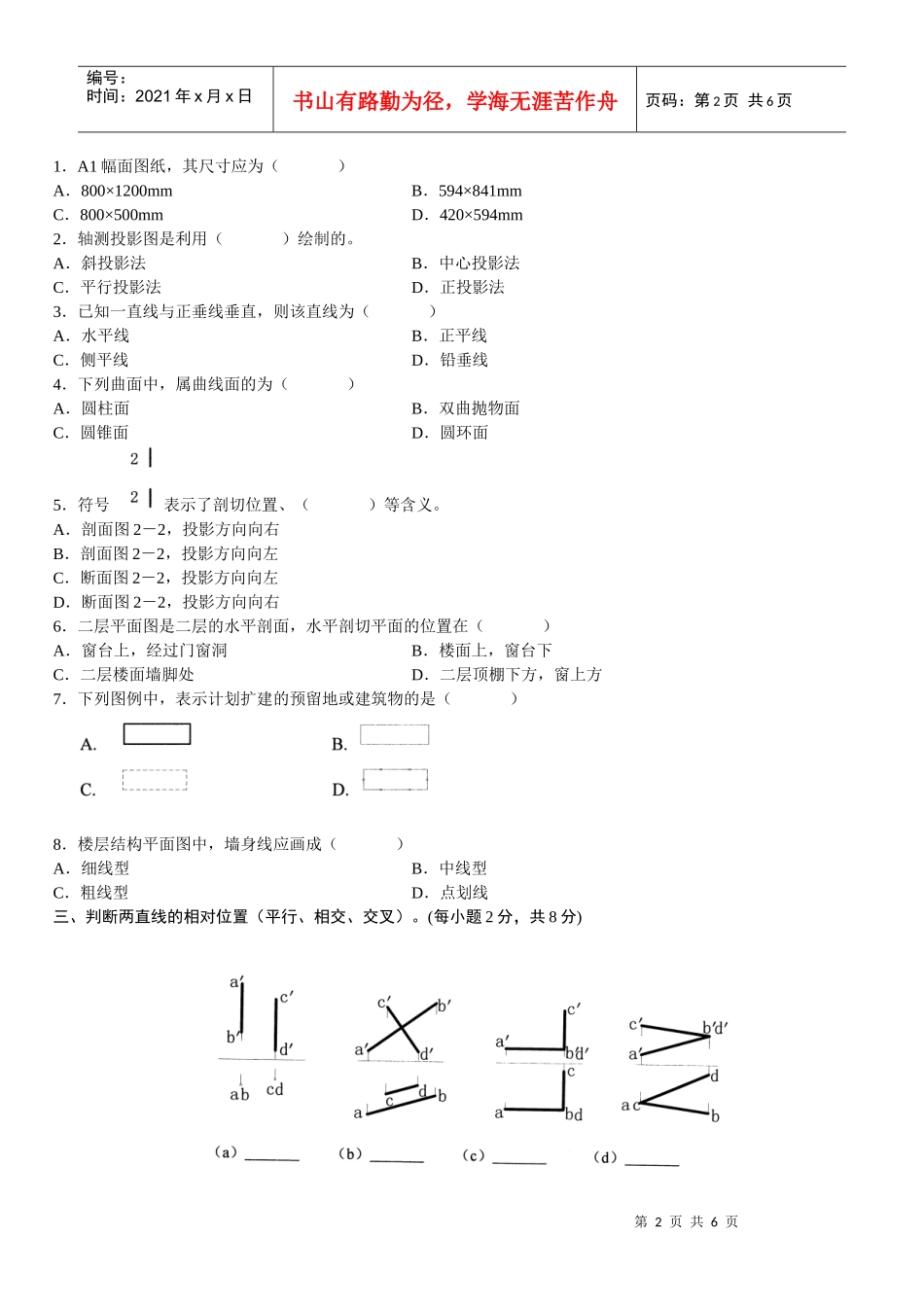

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页做试题,没答案?上自考365,网校名师为你详细解答!浙江省2006年4月高等教育自学考试土木工程制图试题课程代码：02386本试卷分为选择题和非选择题两部分。注意事项：1．答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名、考生号填写在答题卷上。2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液，不按以上要求作答的答案无效。4．考生必须保持答题卡的整洁，考试结束后，将本试卷和答题卡一并收回。一、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。错填、不填均无分。1．工程图上标注的尺寸数字是物体的实际尺寸，它与绘图所用的比例__________。2．当某平面与投影面倾斜，则投影呈__________。3．剖面图中，剖到部分的轮廓线应画成__________。4．在建筑施工图中，代号M表示__________。5．在房屋基础图中，基础梁代号为__________。6．平面对V面的最大斜度线与平面上的正平线__________。7．相贯线上的点即为两立体__________的公共点。8．楼梯详图一般包括平面图、__________和节点大样。9．在标高投影中，标高的单位以__________计。10．地形图采用的比例一般在山陵区用12000∶，丘陵与平原区用__________。二、单项选择题(本大题共8小题，每小题1分，共8分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1．A1幅面图纸，其尺寸应为（）A．800×1200mmB．594×841mmC．800×500mmD．420×594mm2．轴测投影图是利用（）绘制的。A．斜投影法B．中心投影法C．平行投影法D．正投影法3．已知一直线与正垂线垂直，则该直线为（）A．水平线B．正平线C．侧平线D．铅垂线4．下列曲面中，属曲线面的为（）A．圆柱面B．双曲抛物面C．圆锥面D．圆环面5．符号表示了剖切位置、（）等含义。A．剖面图2－2，投影方向向右B．剖面图2－2，投影方向向左C．断面图2－2，投影方向向左D．断面图2－2，投影方向向右6．二层平面图是二层的水平剖面，水平剖切平面的位置在（）A．窗台上，经过门窗洞B．楼面上，窗台下C．二层楼面墙脚处D．二层顶棚下方，窗上方7．下列图例中，表示计划扩建的预留地或建筑物的是（）8．楼层结构平面图中，墙身线应画成（）A．细线型B．中线型C．粗线型D．点划线三、判断两直线的相对位置（平行、相交、交叉）。(每小题2分，共8分)第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页四、补全视图中所缺的线条。(本大题共2小题，每小题6分，共12分)五、补第三视图。(本大题共2小题，每小题6分，共12分)1．补左视图2．补俯视图六、求作穿孔四棱锥的H、W面投影。(本大题共10分)第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页七、已知直线AB与CD垂直相交，求直线CD的正面投影。（本大题共8分）八、求作四棱柱与半球体的相贯线。（本大题共10分）第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页九、求作同坡屋面交线的H、V投影。（本大题共10分）十、补全梁的2－2、4－4断面图，并画出钢筋分离图。（本大题共12分）第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页
