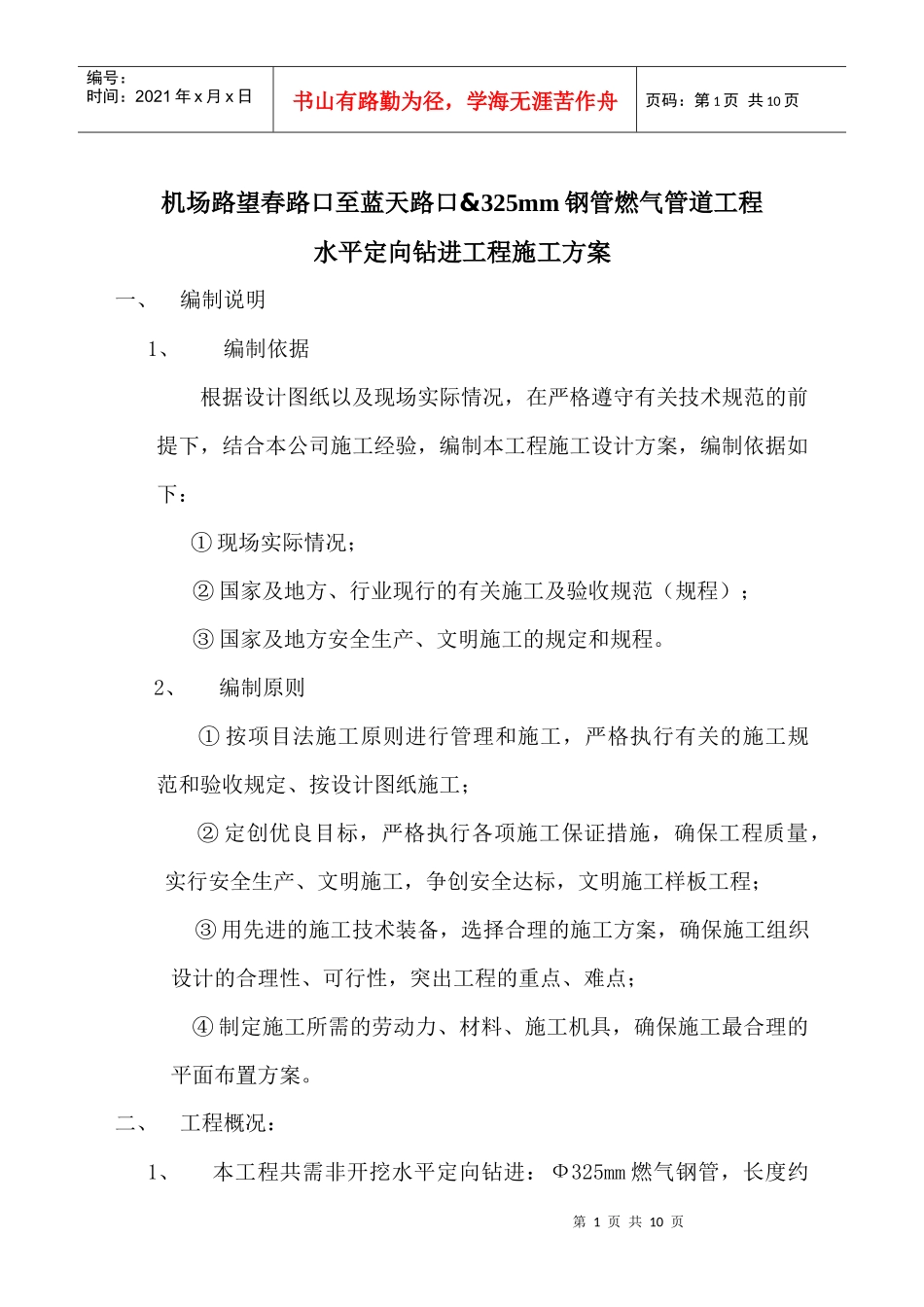

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页机场路望春路口至蓝天路口&325mm钢管燃气管道工程水平定向钻进工程施工方案一、编制说明1、编制依据根据设计图纸以及现场实际情况，在严格遵守有关技术规范的前提下，结合本公司施工经验，编制本工程施工设计方案，编制依据如下：①现场实际情况；②国家及地方、行业现行的有关施工及验收规范（规程）；③国家及地方安全生产、文明施工的规定和规程。2、编制原则①按项目法施工原则进行管理和施工，严格执行有关的施工规范和验收规定、按设计图纸施工；②定创优良目标，严格执行各项施工保证措施，确保工程质量，实行安全生产、文明施工，争创安全达标，文明施工样板工程；③用先进的施工技术装备，选择合理的施工方案，确保施工组织设计的合理性、可行性，突出工程的重点、难点；④制定施工所需的劳动力、材料、施工机具，确保施工最合理的平面布置方案。二、工程概况：1、本工程共需非开挖水平定向钻进：Ф325mm燃气钢管，长度约第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页为880米。2、地层情况①地形、地貌及环境条件。②野外鉴别现场编录结合室内实验及原位测试情况。三、工程设计1、力学计算管自重：G=ρgv管在孔内所受的浮力F浮=ρ泥浆gv泥浆管所受的侧向摩擦力F摩=（F浮-G）×f回拖管时的粘着力F粘=31.4×D×f1回拖管时扩孔的阻力F扩=62.8×D回拖管时管材承受的最大拉力F总=F摩+F粘P-管材的屈服极限强度（兆帕）S-管材的横截面积（平方米）D-管材的外径（米）ρ-管材的密度（千克/立方米）g-重力加速度9.8牛顿/千克v-管材的体积（立方米）ρ泥浆-泥浆的密度（千克/立方米）v泥浆-管材排开泥浆的体积（立方米）f-管道在泥浆中与孔壁的摩擦系数第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页f1-泥浆黏附在管壁的粘着力系数2、管道穿越控向点位置的计算：a2=R*sinθ入a2——入土端曲线的水平长度（m）；R——曲率半径（m）；θ入——入土角（°）；b2=R*（1-cosθ入）b2——入土端曲线高度（m）；b1=h1-b2b1——入土端直线段高度（m）；h1——入土端地面与底部直线段的高度（m）；a1=b1/tanθ入a1——入土端直线段的水平长度（m）；c1=R*sinθ出c1——出土端曲线的水平长度（m）；θ出——出土角（°）；d2=R*（1-cosθ出）d2——出土端曲线的高度（m）；d1=h2-d2d1——出土端直线段的高度（m）；h2——出土端地面与底部直线段的高度（m）；c2=d1/tanθ出c2——出土端直线段的水平长度（m）；L1=L-a1-a2-c1-c2L——穿越长度（m）；L1——底部直线段的长度（m）；3、钻孔曲线设计4、泥浆配置（以下仅供参考）施穿越层土泥浆泵量功用效果工（1）（2）（3）第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页阶粘质粉土淤泥粘质粉土段导适量膨润土150L/min向适量膨润土+钻具卫孔适量膨润土+钻具卫士+速钻粉士+速钻粉清洁钻具,降低钻进时的切削阻力,降低阶扭矩段回足量膨润土+2%足量膨润土+500L/min（调节泥浆PH值，有扩Na2CO3+2.5%NaO2%Na2CO3+0.5%足量膨润土+2%具体泵量根效造浆，有助于成孔孔H+CMC(甲基纤维包被剂+0.5%降失Na2CO3+2.5%NaO据现场实际，固壁，有效排出孔内淤积物，防止形成阶素)+清道夫+清水+0.2%离子型聚H+CMC(甲基纤维泥浆回流量堵塞，有利于孔道畅段屑剂合物素)+清道夫+清屑剂适当调整）通，并使得孔道润土，利于拖管回500L/min（拖足量膨润土+2%足量膨润土+2%足量膨润土+具体泵量根管Na2CO3+2.5%NaONa2CO3+2.5%NaO2%Na2CO3+2.5%据现场实际泥浆回流量调节泥浆PH值，有效造浆，孔道润滑，阶H+润滑剂H+增粘剂OH+润滑剂适当调整）利于拖管段附注：施工单位可根据实际情况来确定是否配置泥浆拉管。四、施工组织管理1、人员组织：根据本工程情况，组织1支经验丰富、技术力量强的队伍，总计12人。2、主要机具设备类别名称及型号数量备注HL321台最大推拉力32T雷迪1套三联泵泥浆系统1套回扩头3只Φ300Φ400Φ500通信对讲机4...
