某住宅楼水电安装一级技术交底pVIP免费

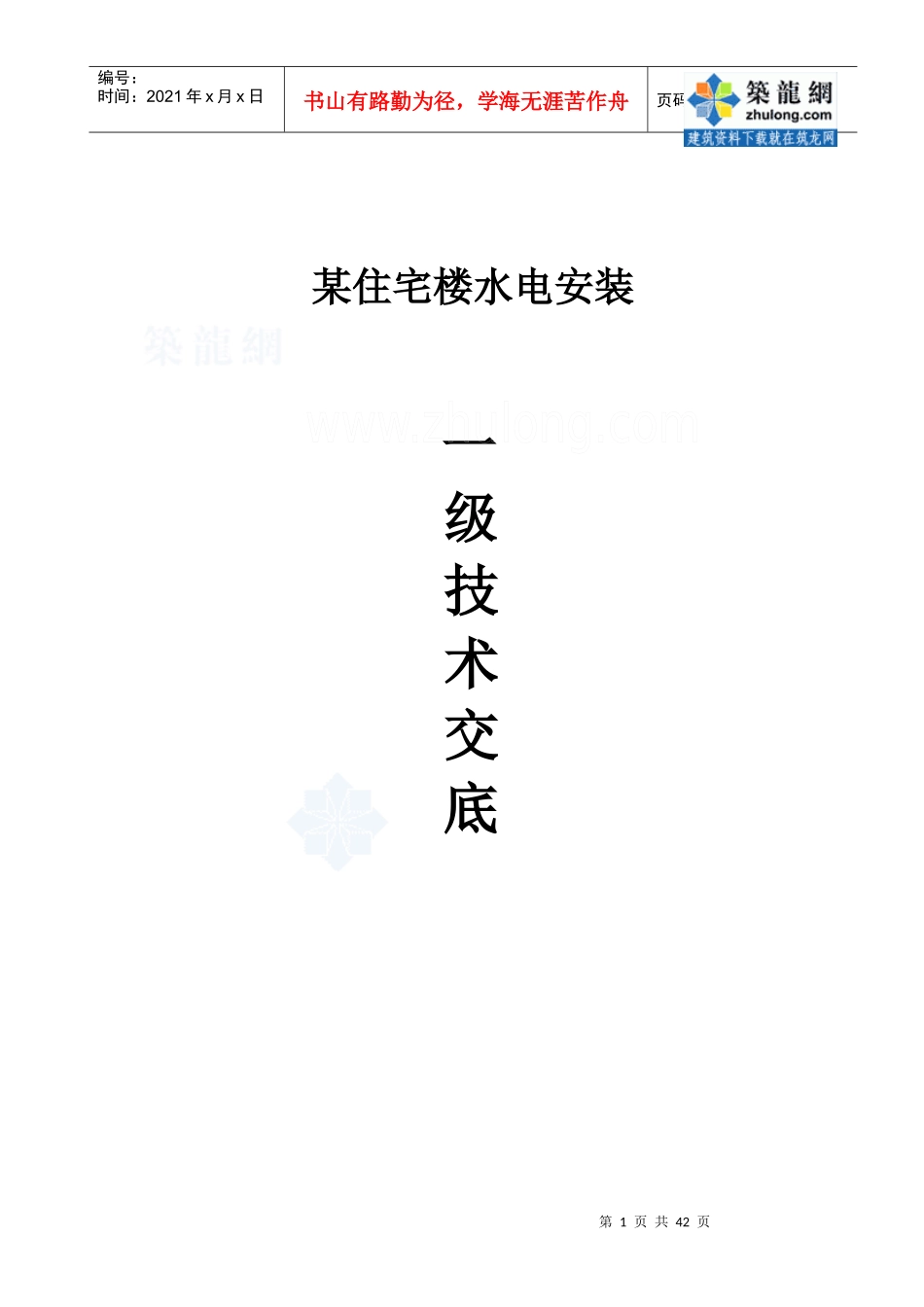

某住宅楼水电安装一级技术交底p_第1页
1/42
某住宅楼水电安装一级技术交底p_第2页
2/42

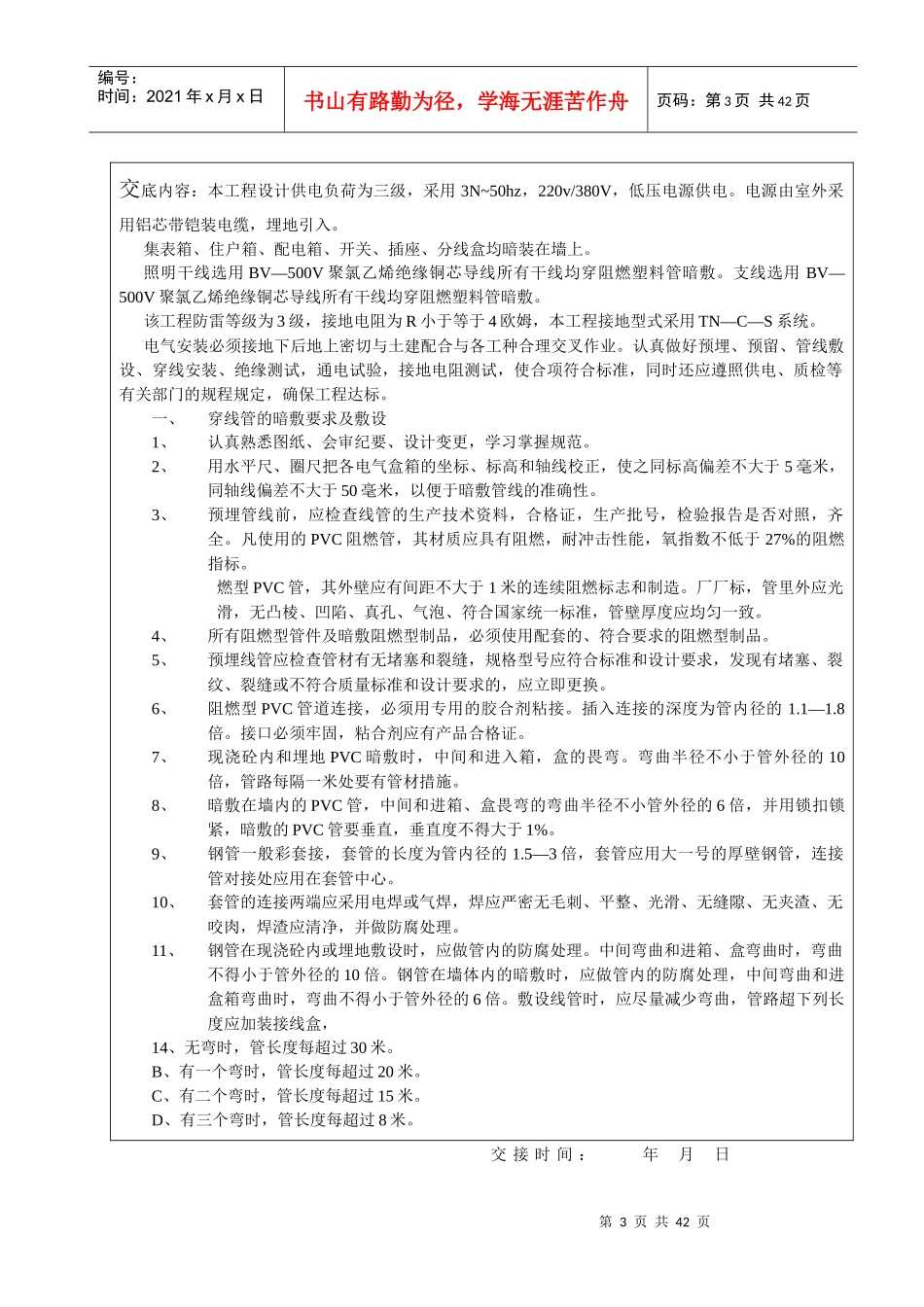

某住宅楼水电安装一级技术交底p_第3页
3/42
第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页某住宅楼水电安装一级技术交底第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页一级技术交底记录单位工程名称:共5页第1页第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页交底内容:本工程设计供电负荷为三级,采用3N~50hz,220v/380V,低压电源供电。电源由室外采用铝芯带铠装电缆,埋地引入。集表箱、住户箱、配电箱、开关、插座、分线盒均暗装在墙上。照明干线选用BV—500V聚氯乙烯绝缘铜芯导线所有干线均穿阻燃塑料管暗敷。支线选用BV—500V聚氯乙烯绝缘铜芯导线所有干线均穿阻燃塑料管暗敷。该工程防雷等级为3级,接地电阻为R小于等于4欧姆,本工程接地型式采用TN—C—S系统。电气安装必须接地下后地上密切与土建配合与各工种合理交叉作业。认真做好预埋、预留、管线敷设、穿线安装、绝缘测试,通电试验,接地电阻测试,使合项符合标准,同时还应遵照供电、质检等有关部门的规程规定,确保工程达标。一、穿线管的暗敷要求及敷设1、认真熟悉图纸、会审纪要、设计变更,学习掌握规范。2、用水平尺、圈尺把各电气盒箱的坐标、标高和轴线校正,使之同标高偏差不大于5毫米,同轴线偏差不大于50毫米,以便于暗敷管线的准确性。3、预埋管线前,应检查线管的生产技术资料,合格证,生产批号,检验报告是否对照,齐全。凡使用的PVC阻燃管,其材质应具有阻燃,耐冲击性能,氧指数不低于27%的阻燃指标。燃型PVC管,其外壁应有间距不大于1米的连续阻燃标志和制造。厂厂标,管里外应光滑,无凸棱、凹陷、真孔、气泡、符合国家统一标准,管壁厚度应均匀一致。4、所有阻燃型管件及暗敷阻燃型制品,必须使用配套的、符合要求的阻燃型制品。5、预埋线管应检查管材有无堵塞和裂缝,规格型号应符合标准和设计要求,发现有堵塞、裂纹、裂缝或不符合质量标准和设计要求的,应立即更换。6、阻燃型PVC管道连接,必须用专用的胶合剂粘接。插入连接的深度为管内径的1.1—1.8倍。接口必须牢固,粘合剂应有产品合格证。7、现浇砼内和埋地PVC暗敷时,中间和进入箱,盒的畏弯。弯曲半径不小于管外径的10倍,管路每隔一米处要有管材措施。8、暗敷在墙内的PVC管,中间和进箱、盒畏弯的弯曲半径不小管外径的6倍,并用锁扣锁紧,暗敷的PVC管要垂直,垂直度不得大于1%。9、钢管一般彩套接,套管的长度为管内径的1.5—3倍,套管应用大一号的厚壁钢管,连接管对接处应用在套管中心。10、套管的连接两端应采用电焊或气焊,焊应严密无毛刺、平整、光滑、无缝隙、无夹渣、无咬肉,焊渣应清净,并做防腐处理。11、钢管在现浇砼内或埋地敷设时,应做管内的防腐处理。中间弯曲和进箱、盒弯曲时,弯曲不得小于管外径的10倍。钢管在墙体内的暗敷时,应做管内的防腐处理,中间弯曲和进盒箱弯曲时,弯曲不得小于管外径的6倍。敷设线管时,应尽量减少弯曲,管路超下列长度应加装接线盒,14、无弯时,管长度每超过30米。B、有一个弯时,管长度每超过20米。C、有二个弯时,管长度每超过15米。D、有三个弯时,管长度每超过8米。交接时间:年月日第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页第1页一级技术交底续页单位工程名称:共5页第2页交底内容:12、垂直敷设的电线保护管,有下列情况之一者,应增设固定的拉线盒:A、管内导线截面积为50平方毫米及以下,长度每超过30米。B、管内导线截面积为120-240平方米,长度每超过18米。C、线路暗敷时,电线保护管埋入建筑物,构筑物与表面的厚度不得小于15平方米。17.金属导管严禁对口熔焊链接,镀锌和壁厚小于或等于2平方米的钢管,有得套管熔焊连接(强制性条文)。二、管内穿线1、管内应穿的绝缘导线的规格、型号必须符合设计要求,并有产品出厂合格证。2、管内所穿的导线:相线《A(黄色)、B(绿色)、C(红色)》、中性线《N(兰或浅兰色)》、保护接地线《PE(黄、绿相间双色)》。3、线管在穿入导线前应将管中杂物及积水清除干净。4...
