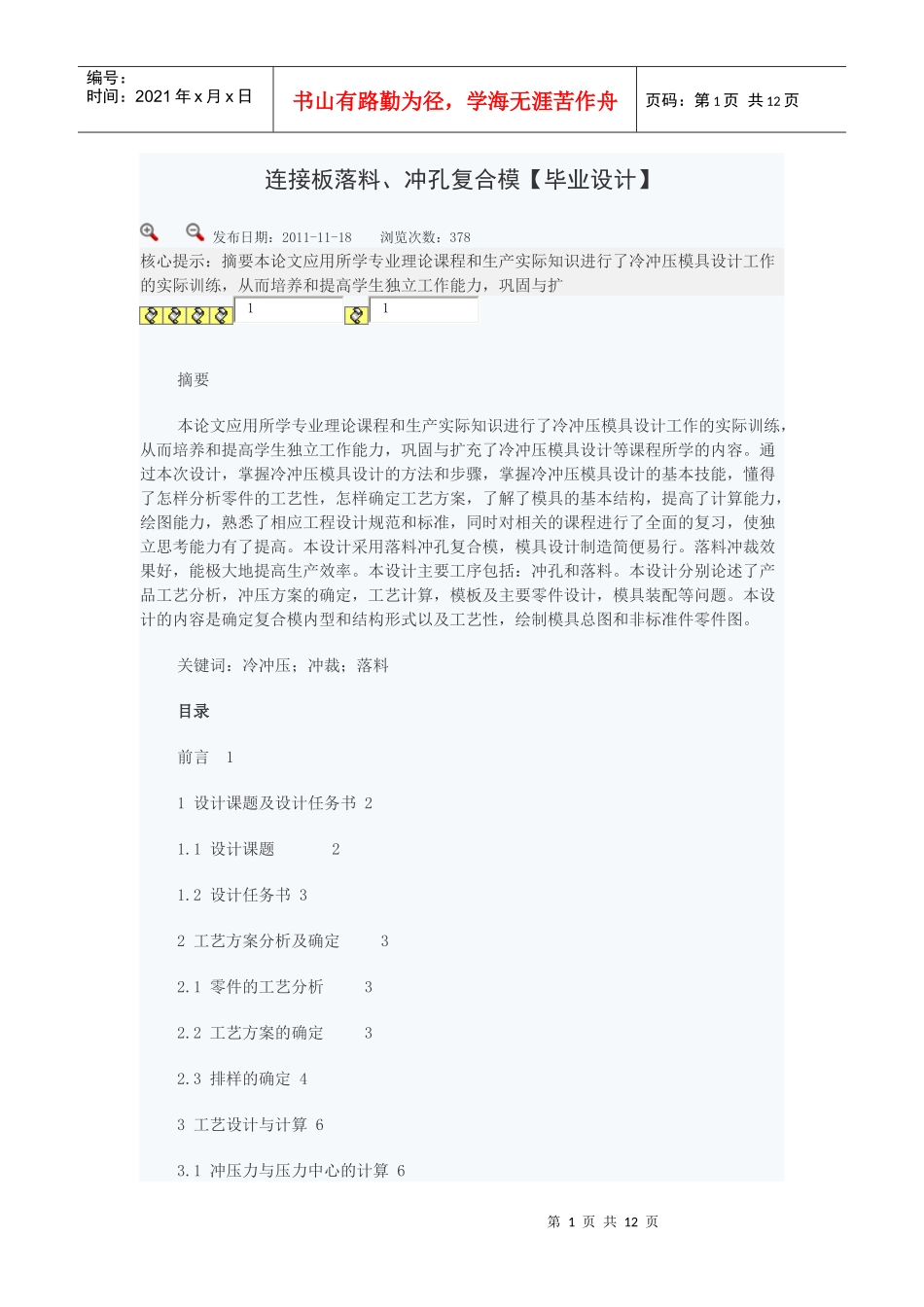

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页连接板落料、冲孔复合模【毕业设计】发布日期：2011-11-18浏览次数：378核心提示：摘要本论文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩摘要本论文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。通过本次设计，掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本技能，懂得了怎样分析零件的工艺性，怎样确定工艺方案，了解了模具的基本结构，提高了计算能力，绘图能力，熟悉了相应工程设计规范和标准，同时对相关的课程进行了全面的复习，使独立思考能力有了提高。本设计采用落料冲孔复合模，模具设计制造简便易行。落料冲裁效果好，能极大地提高生产效率。本设计主要工序包括：冲孔和落料。本设计分别论述了产品工艺分析，冲压方案的确定，工艺计算，模板及主要零件设计，模具装配等问题。本设计的内容是确定复合模内型和结构形式以及工艺性，绘制模具总图和非标准件零件图。关键词：冷冲压；冲裁；落料目录前言11设计课题及设计任务书21.1设计课题21.2设计任务书32工艺方案分析及确定32.1零件的工艺分析32.2工艺方案的确定32.3排样的确定43工艺设计与计算63.1冲压力与压力中心的计算611第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3.2工作零件刃口尺寸计算73.3工作零件结构设计与其他模具结构零件83.4冲压设备的选用10致谢11参考文献12前言随着科学技术的发展需要，模具已成为现代化不可缺少的工艺装备，模具设计是模具专业一个最重要的教学环节,是一门实践性很强的学科，是我们对所学知识的综合运用，通过对专业知识的综合运用，使学生对模具从设计到制造的过程有了一个基本的了解和认识，为以后的工作及进一步学习深造打下了坚实的基础。毕业设计的主要目的有两个：一是让学生掌握查阅查资料手册的能力，能够熟练的运用工程软件进行模具设计。二是掌握模具设计方法和步骤,了解模具的加工工艺过程。本文是连接板落料、冲孔复合模设计说明书，结合模具的设计，广泛听取各位人士的意见，经过多次修改和验证编制而成。为了达到设计的规范化，标准化和合理性，本人通过查阅多方面的资料文献，力求内容简单扼要，文字顺通，层次分明，论述充分。文中附有必要的插图和数据说明。1设计课题及设计任务书1．1设计课题连接板落料、冲孔复合模1.1.1课题来源与系部相关人员及指导教师探讨，设计一套连接板复合模。1.1.2课题研究的目的与基本要求(1)目的①用本专业所学课程的理论和生产实际知识，进行一项冷冲模设计的实际训练，从而培养和提高学生独立工作的能力。②扩充“冷冲模设计”课程所学内容，掌握冷冲压模具设计的方法和步骤。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页③掌握冷冲压模具设计的基本知识。如计算、绘图、查阅设计资料和手册，熟悉标准和规范等。(2)基本要求①达到课题研究的目的所提的要求。②以生产者的身份来设计模具，为求所设计模具适合在所在设备条件下生产，即要综合生产实际，又要满足生产要求，更要提高生产效率和经济效益。1.2设计任务书本设计为连接板落料、冲孔复合模具，设计工件如图1.1所示：图1.1技术要求：1.零件名称：连接板2.生产批量：大批3.材料：A34材料厚度：t=1.6mm2工艺方案分析及确定2.1零件的工艺分析冲裁件的工艺性是指从冲压工艺方面来衡量设计是否合理。一般来讲，在满足工件使用要求的条件下，能以最简单最经济的方法将工件冲制出来，就说明该件的冲压工艺性好，否则，该件的工艺性就差。当然工艺性的好坏是相对的，它直接受到工厂的冲压技术水平和设备条件等因素的影响。以上要求是确定冲压件的结构，形状，尺寸等是确定冲裁件工艺实应性的主要因素。根据这一要求对该零件进行工艺分析如下：第4页共12页第3页共12页编号：时间：2021年x月x日...
