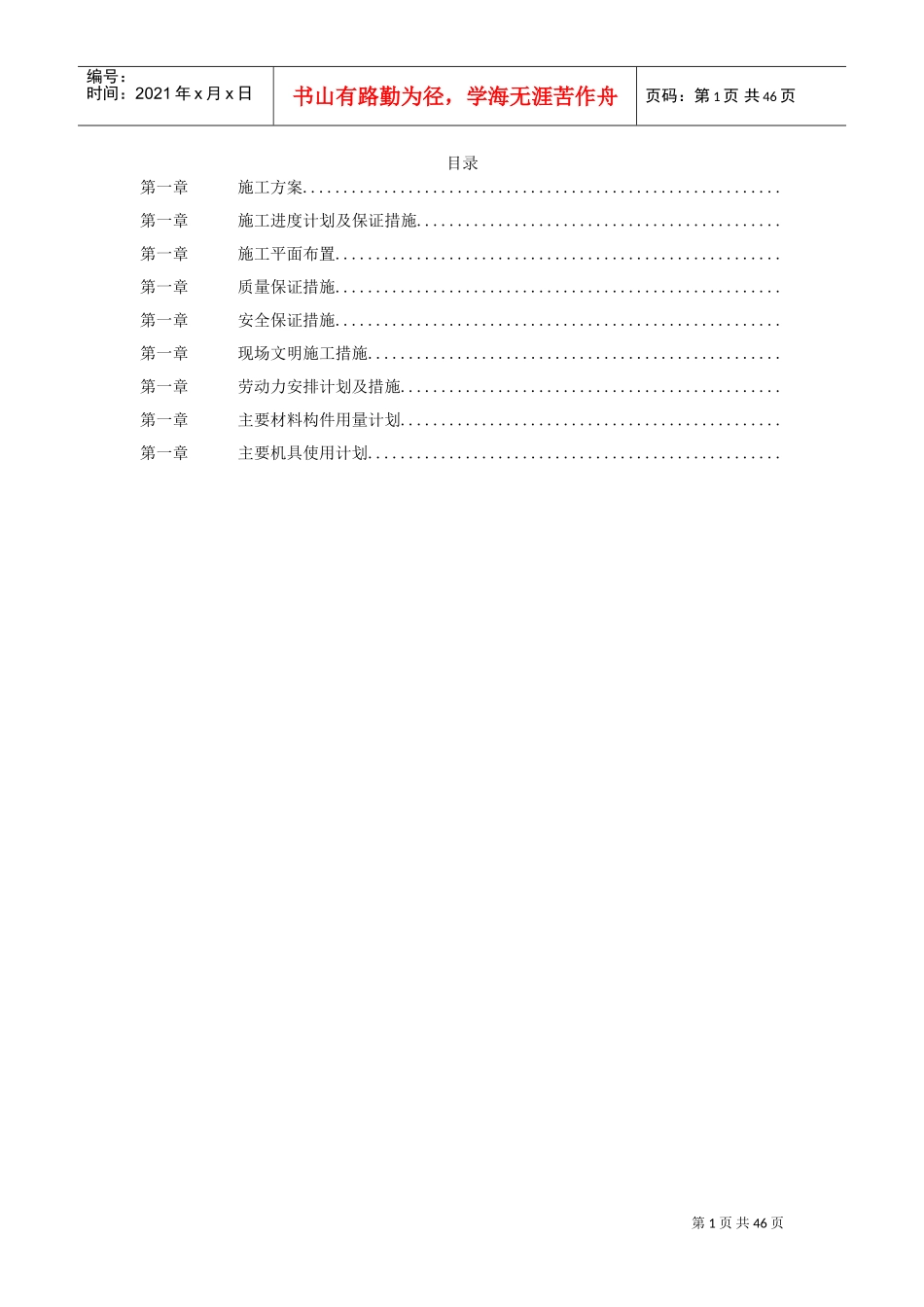

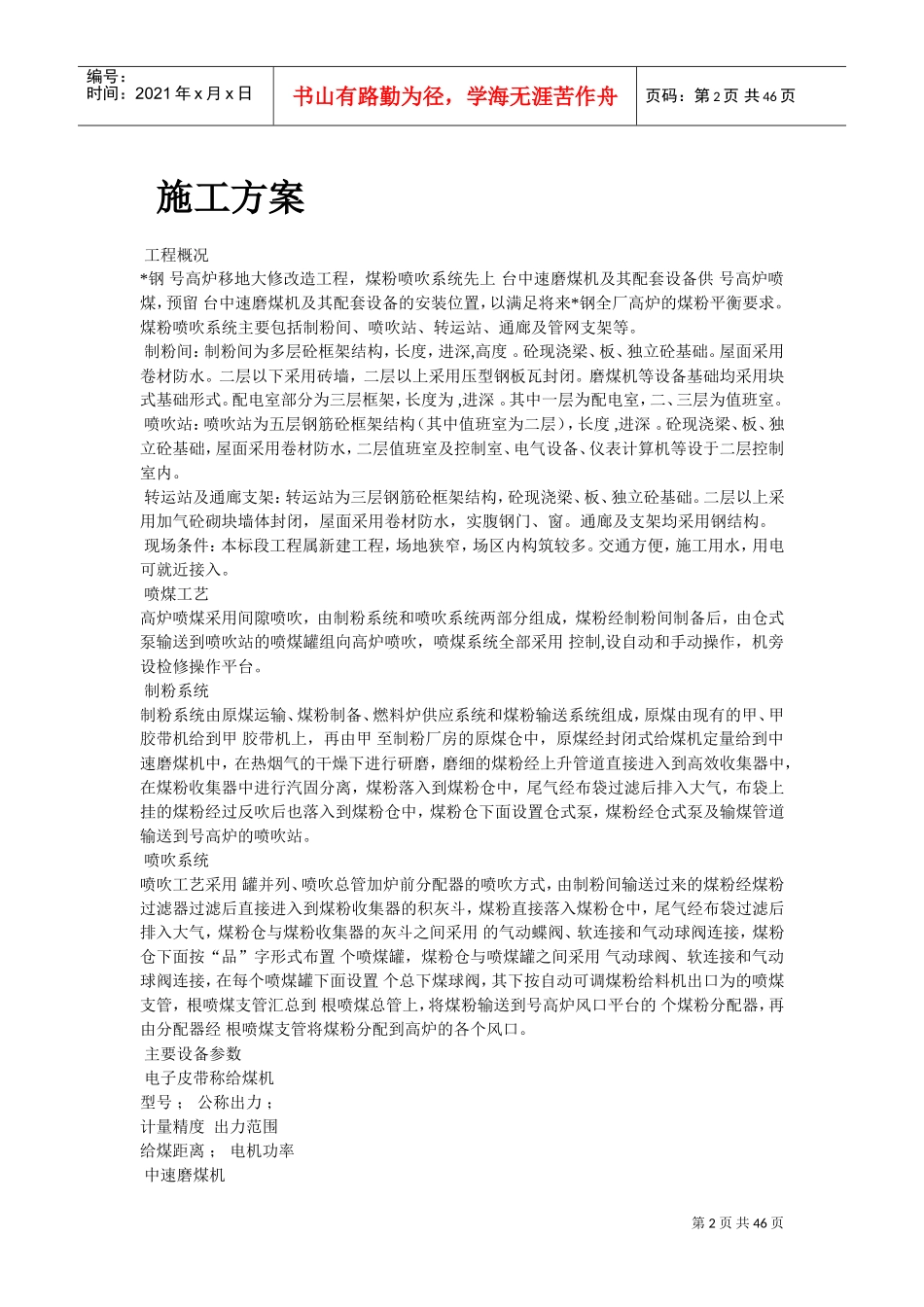

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页目录第一章施工方案...........................................................第一章施工进度计划及保证措施.............................................第一章施工平面布置.......................................................第一章质量保证措施.......................................................第一章安全保证措施.......................................................第一章现场文明施工措施...................................................第一章劳动力安排计划及措施...............................................第一章主要材料构件用量计划...............................................第一章主要机具使用计划...................................................第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页施工方案工程概况*钢号高炉移地大修改造工程，煤粉喷吹系统先上台中速磨煤机及其配套设备供号高炉喷煤，预留台中速磨煤机及其配套设备的安装位置，以满足将来*钢全厂高炉的煤粉平衡要求。煤粉喷吹系统主要包括制粉间、喷吹站、转运站、通廊及管网支架等。制粉间：制粉间为多层砼框架结构，长度，进深,高度。砼现浇梁、板、独立砼基础。屋面采用卷材防水。二层以下采用砖墙，二层以上采用压型钢板瓦封闭。磨煤机等设备基础均采用块式基础形式。配电室部分为三层框架，长度为,进深。其中一层为配电室，二、三层为值班室。喷吹站：喷吹站为五层钢筋砼框架结构（其中值班室为二层），长度,进深。砼现浇梁、板、独立砼基础，屋面采用卷材防水，二层值班室及控制室、电气设备、仪表计算机等设于二层控制室内。转运站及通廊支架：转运站为三层钢筋砼框架结构，砼现浇梁、板、独立砼基础。二层以上采用加气砼砌块墙体封闭，屋面采用卷材防水，实腹钢门、窗。通廊及支架均采用钢结构。现场条件：本标段工程属新建工程，场地狭窄，场区内构筑较多。交通方便，施工用水，用电可就近接入。喷煤工艺高炉喷煤采用间隙喷吹，由制粉系统和喷吹系统两部分组成，煤粉经制粉间制备后，由仓式泵输送到喷吹站的喷煤罐组向高炉喷吹，喷煤系统全部采用控制,设自动和手动操作，机旁设检修操作平台。制粉系统制粉系统由原煤运输、煤粉制备、燃料炉供应系统和煤粉输送系统组成，原煤由现有的甲、甲胶带机给到甲胶带机上，再由甲至制粉厂房的原煤仓中，原煤经封闭式给煤机定量给到中速磨煤机中，在热烟气的干燥下进行研磨，磨细的煤粉经上升管道直接进入到高效收集器中，在煤粉收集器中进行汽固分离，煤粉落入到煤粉仓中，尾气经布袋过滤后排入大气，布袋上挂的煤粉经过反吹后也落入到煤粉仓中，煤粉仓下面设置仓式泵，煤粉经仓式泵及输煤管道输送到号高炉的喷吹站。喷吹系统喷吹工艺采用罐并列、喷吹总管加炉前分配器的喷吹方式，由制粉间输送过来的煤粉经煤粉过滤器过滤后直接进入到煤粉收集器的积灰斗，煤粉直接落入煤粉仓中，尾气经布袋过滤后排入大气，煤粉仓与煤粉收集器的灰斗之间采用的气动蝶阀、软连接和气动球阀连接，煤粉仓下面按“品”字形式布置个喷煤罐，煤粉仓与喷煤罐之间采用气动球阀、软连接和气动球阀连接，在每个喷煤罐下面设置个总下煤球阀，其下按自动可调煤粉给料机出口为的喷煤支管，根喷煤支管汇总到根喷煤总管上，将煤粉输送到号高炉风口平台的个煤粉分配器，再由分配器经根喷煤支管将煤粉分配到高炉的各个风口。主要设备参数电子皮带称给煤机型号；公称出力；计量精度出力范围给煤距离；电机功率中速磨煤机第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页型号；基点一次风量；磨盘工作直径；通风阻力磨盘转速；磨辊数量电动机功率；磨煤机重量电动机重量；研磨出力密封风量；每个磨辊最大加载力高效煤粉收集器型号；过滤面积～滤袋尺寸φ×；滤袋数量个最大处理风量～；过滤速度<清灰压力；工作温度<℃设备重量～；排灰浓度<·排粉风机型号、、；风量～全...
