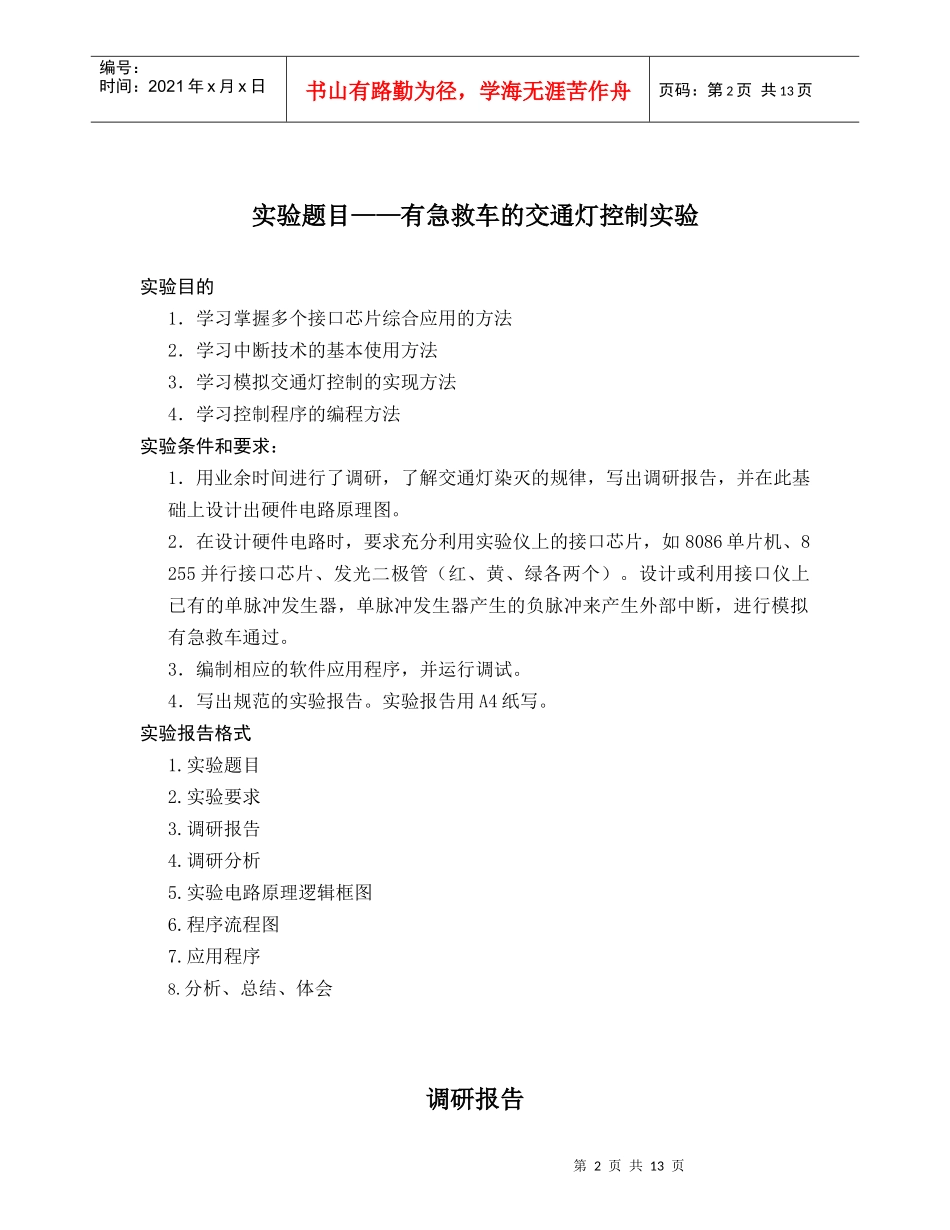

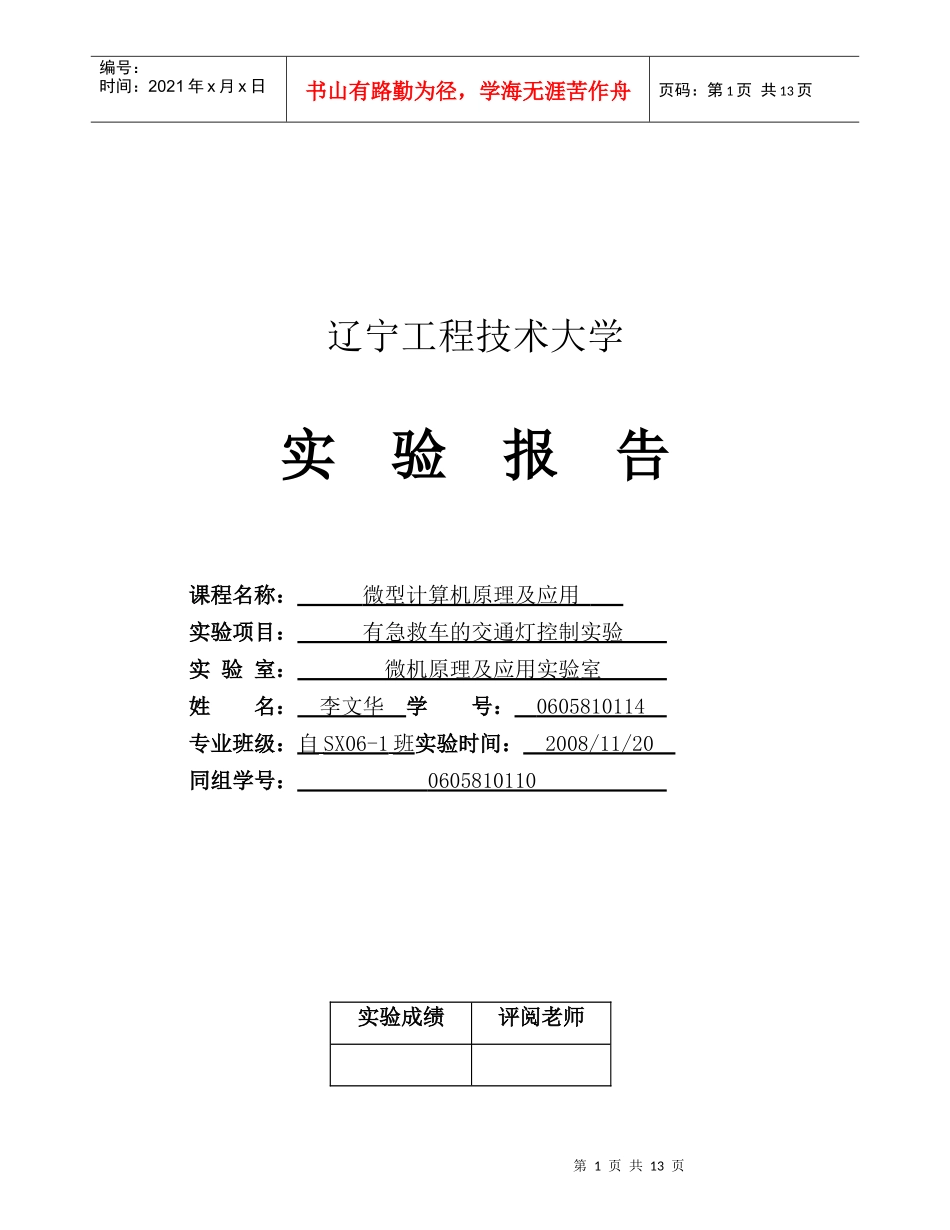

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页辽宁工程技术大学实验报告课程名称：微型计算机原理及应用实验项目：有急救车的交通灯控制实验实验室：微机原理及应用实验室姓名：李文华学号：0605810114专业班级：自SX06-1班实验时间：2008/11/20同组学号：0605810110实验成绩评阅老师第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页实验题目——有急救车的交通灯控制实验实验目的1．学习掌握多个接口芯片综合应用的方法2．学习中断技术的基本使用方法3．学习模拟交通灯控制的实现方法4．学习控制程序的编程方法实验条件和要求：1．用业余时间进行了调研，了解交通灯染灭的规律，写出调研报告，并在此基础上设计出硬件电路原理图。2．在设计硬件电路时，要求充分利用实验仪上的接口芯片，如8086单片机、8255并行接口芯片、发光二极管（红、黄、绿各两个）。设计或利用接口仪上已有的单脉冲发生器，单脉冲发生器产生的负脉冲来产生外部中断，进行模拟有急救车通过。3．编制相应的软件应用程序，并运行调试。4．写出规范的实验报告。实验报告用A4纸写。实验报告格式1.实验题目2.实验要求3.调研报告4.调研分析5.实验电路原理逻辑框图6.程序流程图7.应用程序8.分析、总结、体会调研报告第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页时间：2008年11月08日地点：南关老区中心医院交通岗人物：李文华贾凤姣陈栋调研内容如下：南关老区中心医院交通岗车道部署，以及交通灯管理规律。（1）交通岗车流量高峰时交通灯系统是否会临时调整。（2）当有急救车，军车，火警，刑警等紧急车辆经过时，交通灯是否有应急措施。（3）南关老区中心医院交通岗交通灯系统的维护现状以及问题描述。（4）南关老区中心医院交通岗交通灯主要应对的车辆群情况。南关老区中心医院交通岗信号灯燃灭规律。燃灭规律如下表：表1初始状态四个路口红灯都亮状态1南北绿灯亮，东西红灯亮状态2南北绿灯闪转为黄灯，东西红灯亮状态3南北红灯亮，东西绿灯闪转为黄灯状态4急救车通过，四个路口红灯亮下面主要对调研问题做出描述南关老区中心医院交通岗车道为两车道系统每个方向路灯由6个信号灯控制，其中左转弯车道由一组信号灯管理，而右转弯车道和直行车道由另一组信号灯管理。并且绿色信号灯先亮，每天南关老区中心医院交通岗高峰期是早上7：30到8：30以及下午4：30到5：30左右。由于程序固化在系统当中和现实情况，交警不会针对高峰情况对交通灯系统进行临时调整。但是曾经根据司机反映，但左转弯时间过短给司机造成不便。据警员了解国内的交通法规没有规定急车辆经过交通灯有交通管制对急救车避让的情况出现，除了没有交通法规的硬性规定之外，国内技术条件也是制约的另一个重要条件。根据刘警员介绍，国外的急救车有自动控制信号控制交通灯，当急救车路过时，急救车会发出信号让其俩侧的交通灯发出红色信号，让俩侧车辆进行避第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页让，但车辆经过之后信号灯恢复。交通灯背景首先，我们需要了解交通灯的由来。19世纪初，在英国中部的约克城，红、绿装分别代表女性的不同身份。着红装的女人表示我已结婚，而着绿装的女人则是未婚者。英国伦敦议会大厦前经常发生马车轧人的事故，受到红绿装的启发，1868年12月10日，信号灯家族的第一个成员在伦敦议会大厦的广场上诞生了，由当时英国机械师德哈特设计、制造，灯柱高7米，上面挂着一盏红、绿两色的提灯——煤气交通信号灯。在灯的脚下，一名手持长杆的警察随心所欲地牵动皮带，转换提灯的颜色。后来在信号灯的中心又装上煤气灯罩，它的前面有两块红绿玻璃交替遮挡。不幸的是只面世23天的煤气灯突然爆炸自灭，使一位正在值勤的警察也因此断送了性命。从此，城市的交通信号灯被取缔了。直到1914年，在美国的克处夫兰市才率先恢复了红绿灯。不过，这时已是“电气信号灯”。稍后又在纽约和芝加哥等城市，也相继重新出现了交通信号灯。第一...
