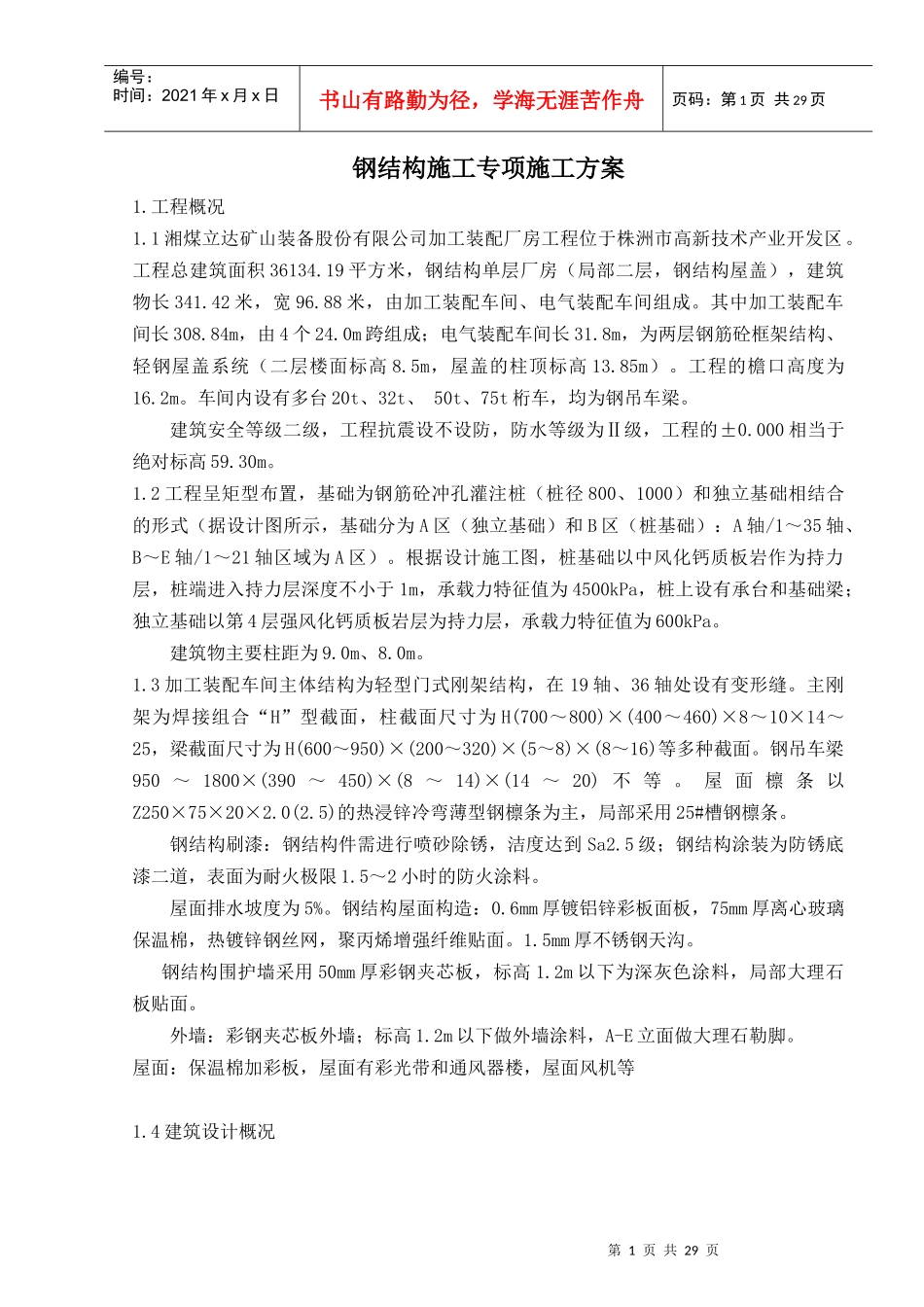

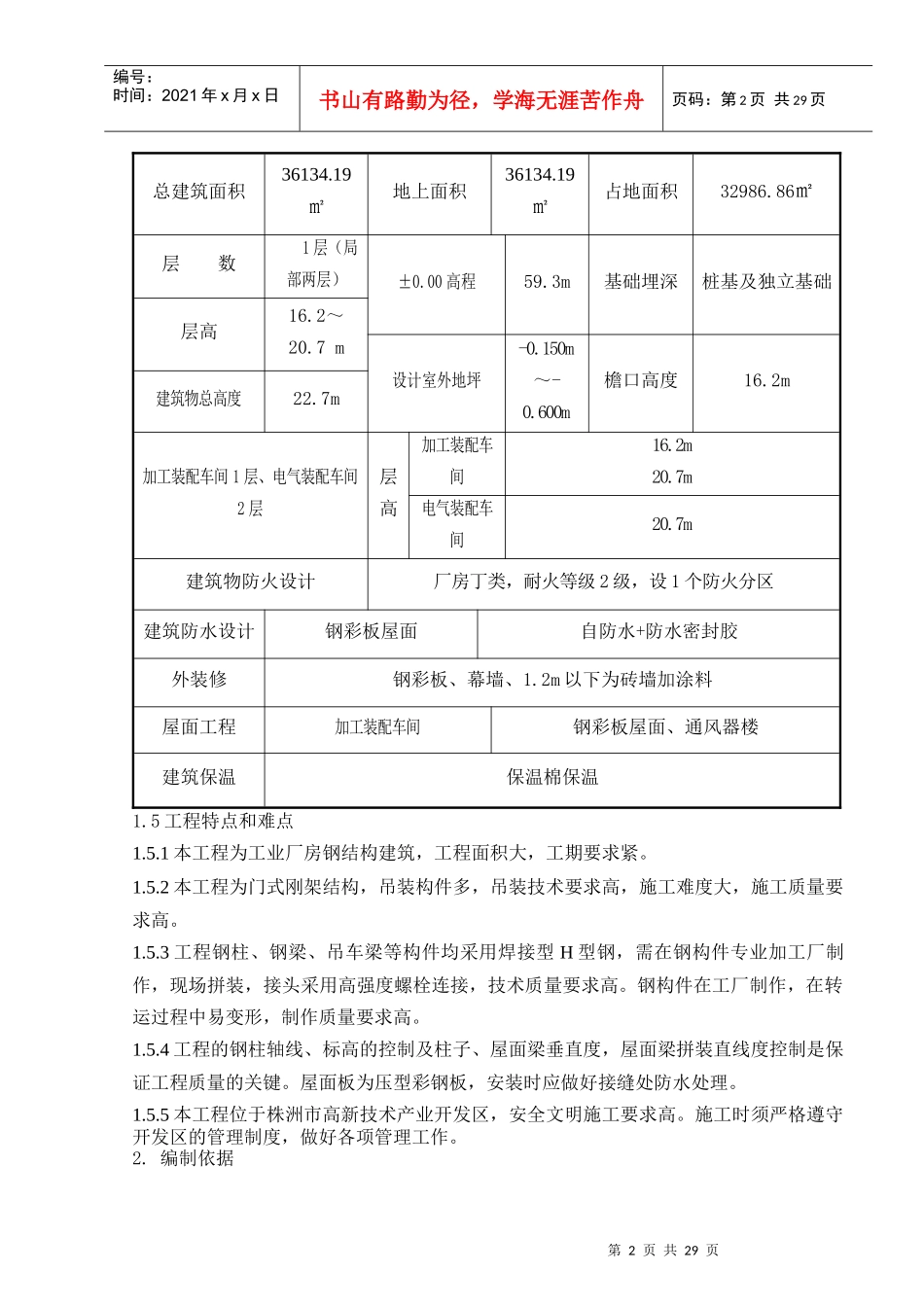

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页钢结构施工专项施工方案1.工程概况1.1湘煤立达矿山装备股份有限公司加工装配厂房工程位于株洲市高新技术产业开发区。工程总建筑面积36134.19平方米，钢结构单层厂房（局部二层，钢结构屋盖），建筑物长341.42米，宽96.88米，由加工装配车间、电气装配车间组成。其中加工装配车间长308.84m，由4个24.0m跨组成；电气装配车间长31.8m，为两层钢筋砼框架结构、轻钢屋盖系统（二层楼面标高8.5m，屋盖的柱顶标高13.85m）。工程的檐口高度为16.2m。车间内设有多台20t、32t、50t、75t桁车，均为钢吊车梁。建筑安全等级二级，工程抗震设不设防，防水等级为Ⅱ级，工程的±0.000相当于绝对标高59.30m。1.2工程呈矩型布置，基础为钢筋砼冲孔灌注桩（桩径800、1000）和独立基础相结合的形式（据设计图所示，基础分为A区（独立基础）和B区（桩基础）：A轴/1～35轴、B～E轴/1～21轴区域为A区）。根据设计施工图，桩基础以中风化钙质板岩作为持力层，桩端进入持力层深度不小于1m，承载力特征值为4500kPa，桩上设有承台和基础梁；独立基础以第4层强风化钙质板岩层为持力层，承载力特征值为600kPa。建筑物主要柱距为9.0m、8.0m。1.3加工装配车间主体结构为轻型门式刚架结构，在19轴、36轴处设有变形缝。主刚架为焊接组合“H”型截面，柱截面尺寸为H(700～800)×(400～460)×8～10×14～25，梁截面尺寸为H(600～950)×(200～320)×(5～8)×(8～16)等多种截面。钢吊车梁950～1800×(390～450)×(8～14)×(14～20)不等。屋面檩条以Z250×75×20×2.0(2.5)的热浸锌冷弯薄型钢檩条为主，局部采用25#槽钢檩条。钢结构刷漆：钢结构件需进行喷砂除锈，洁度达到Sa2.5级；钢结构涂装为防锈底漆二道，表面为耐火极限1.5～2小时的防火涂料。屋面排水坡度为5%。钢结构屋面构造：0.6mm厚镀铝锌彩板面板，75mm厚离心玻璃保温棉，热镀锌钢丝网，聚丙烯增强纤维贴面。1.5mm厚不锈钢天沟。钢结构围护墙采用50mm厚彩钢夹芯板，标高1.2m以下为深灰色涂料，局部大理石板贴面。外墙：彩钢夹芯板外墙；标高1.2m以下做外墙涂料，A-E立面做大理石勒脚。屋面：保温棉加彩板，屋面有彩光带和通风器楼，屋面风机等1.4建筑设计概况第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页总建筑面积36134.19㎡地上面积36134.19㎡占地面积32986.86㎡层数1层（局部两层）±0.00高程59.3m基础埋深桩基及独立基础层高16.2～20.7m设计室外地坪-0.150m～-0.600m檐口高度16.2m建筑物总高度22.7m加工装配车间1层、电气装配车间2层层高加工装配车间16.2m20.7m电气装配车间20.7m建筑物防火设计厂房丁类，耐火等级2级，设1个防火分区建筑防水设计钢彩板屋面自防水+防水密封胶外装修钢彩板、幕墙、1.2m以下为砖墙加涂料屋面工程加工装配车间钢彩板屋面、通风器楼建筑保温保温棉保温1.5工程特点和难点1.5.1本工程为工业厂房钢结构建筑，工程面积大，工期要求紧。1.5.2本工程为门式刚架结构，吊装构件多，吊装技术要求高，施工难度大，施工质量要求高。1.5.3工程钢柱、钢梁、吊车梁等构件均采用焊接型H型钢，需在钢构件专业加工厂制作，现场拼装，接头采用高强度螺栓连接，技术质量要求高。钢构件在工厂制作，在转运过程中易变形，制作质量要求高。1.5.4工程的钢柱轴线、标高的控制及柱子、屋面梁垂直度，屋面梁拼装直线度控制是保证工程质量的关键。屋面板为压型彩钢板，安装时应做好接缝处防水处理。1.5.5本工程位于株洲市高新技术产业开发区，安全文明施工要求高。施工时须严格遵守开发区的管理制度，做好各项管理工作。2.编制依据第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页2.1本工程施工合同2.2本工程施工图、设计交底2.3主要标准图集2.4主要规范规程2.4.1《建筑结构荷载规范》GB50009-20012.4.2《钢结构设计规范》GB50017-20032.4.3《建筑工程施工质量验收统一标准》GB50300-20012.4.4《钢结构工程施工质量验收规范》GB50205-20012.4.5《冷弯薄壁型钢结...
