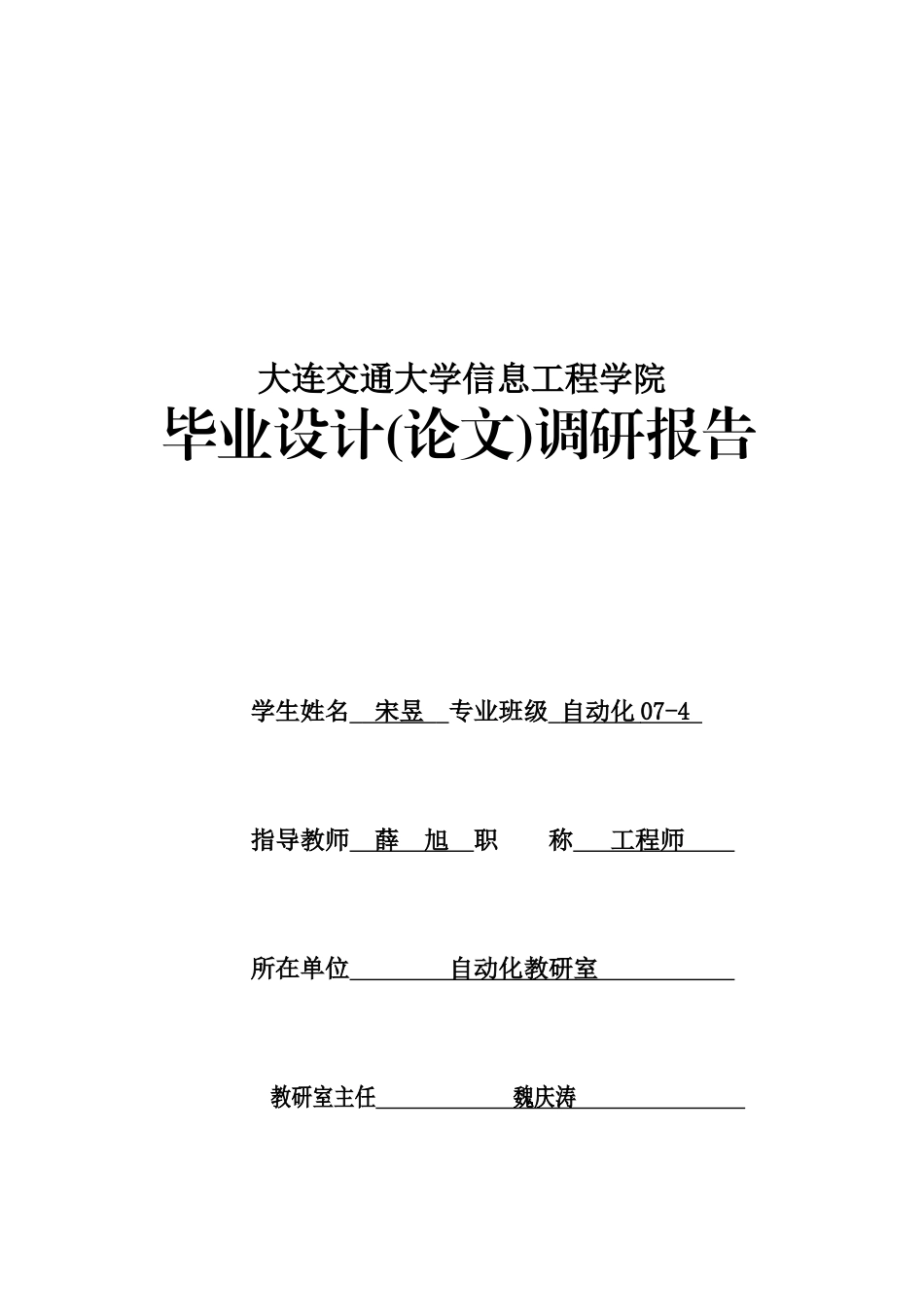

大连交通大学信息工程学院毕业设计(论文)调研报告学生姓名宋昱专业班级自动化07-4指导教师薛旭职称工程师所在单位自动化教研室教研室主任魏庆涛完成日期2011年04月8日第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页调研报告1.AVR单片机简介AVR单片机是ATMEL公司研制开发的一种新型单片机，它与51单片机、PIC单片机相比具有一系列的优点：1：在相同的系统时钟下AVR运行速度最快；2:芯片内部的Flash、EEPROM、SRAM容量较大；3：所有型号的Flash、EEPROM都可以反复烧写、全部支持在线编程烧写(ISP)；4：多种频率的内部RC振荡器、上电自动复位、看门狗、启动延时等功能，零外围电路也可以工作；5：每个IO口都可以推换驱动的方式输出高、低电平，驱动能力强；6：内部资源丰富，一般都集成AD、DA模数器；PWM；SPI、USART、TWI、I2C通信口；丰富的中断源等。目前支持AVR单片机编译器的语言主要有汇编语言、C语言、BASIC语言等。其中C编译器主要有CodeVisionAVR、AVRGCC、IAR、ICCAVR等，C语言编译器由于它具有功能强大、运用灵活、代码小、运行速度快等先天性的优点，使得它在专业程序设计上具有不可代替的地位。AVR单片机是1997年由ATMEL公司研发出的增强型内置Flash的RISC(ReducedInstructionSetCPU)精简指令集高速8位单片机。AVR的单片机可以广泛应用于计算机外部设备、工业实时控制、仪器仪表、通讯设备、家用电器等各个领域。2.AVR的主要特性高可靠性、功能强、高速度、低功耗和低价位,一直是衡量单片机性能的重要指标，也是单片机占领市场、赖以生存的必要条件。早期单片机主要由于工艺及设计水平不高、功耗高和抗干扰性能差等原因，所以采取稳妥方案：即采用较高的分频系数对时钟分频，使得指令周期长，执行速度慢。以后的CMOS单片机虽然采用提高时钟频率和缩小分频系数等措施，但这种状态并未被彻底改观(51以及51兼容)。此间虽有某些精简指令集单片机(RISC)问世,但依然沿袭对时钟分频的作法。AVR单片机的推出，彻底打破这种旧设计格局，废除了机器周期，抛弃复杂指令计算机(CISC)追求指令完备的做法；采用精简指令集，以字作为指令长度单位，将内容丰富的操作数与操作码安排在一字之中(指令集中占大多数的单周期指令都是如此)，取指周期短，又可预取指令，实现流水作业，故可高速执行指令。当然这种速度上的升跃，是以高可靠性为其后盾的。AVR单片机硬件结构采取8位机与16位机的折中策略，即采用局部寄存器存堆(32个寄存器文件)和单体高速输入/输出的方案(即输入捕获寄存器、输出比较匹配寄存器及相应控制逻辑)。提高了指令执行速度(1Mips/MHz)，克服了瓶颈现象，增强了功能；同时又减少了对外设管理的开销，相对简化了硬件结构，降低了成本。故AVR单片机第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页在软/硬件开销、速度、性能和成本诸多方面取得了优化平衡，是高性价比的单片机。AVR单片机内嵌高质量的Flash程序存储器，擦写方便，支持ISP和IAP，便于产品的调试、开发、生产、更新、以及嵌长寿命的EPROM可长期保存关键数据，避免断电丢失。片内大容量的RAM不仅能满足一般场合的使用，同时也更有效的支持使用高级语言开发系统程序,并可像MCS-51单片机那样扩展外部RAM。AVR单片机的I/O线全部带可设置的上拉电阻、可单独设定为输入/输出、可设定（初始）高阻输入、驱动能力强（可省去功率驱动器件）等特性，使的得I/O口的资源灵活、功能强大、可充分利用。AVR单片机片内具备多种独立的时钟分频器，分别供URAT、I2C、SPI使用。其中与8/16位定时器配合的具有多达10位的预分频器，可通过软件设定分频系数提供多种档次的定时时间。AVR单片机独有的“以定时器/计数器（单）双向计数形成三角波，再与输出比较匹配寄存器配合，生成占空比可变、频率可变、相位可变方波的设计方法(即脉宽调制输出PWM)”更是令人耳目一新。增强性的高速同/异步串口，具有硬件产生校验码、硬件检测和校验侦错、两级接收缓冲、波特率自动调整定位（接收时）、屏蔽数据帧等功能，提高了通信的可靠性，方便程序编写，更便于...
