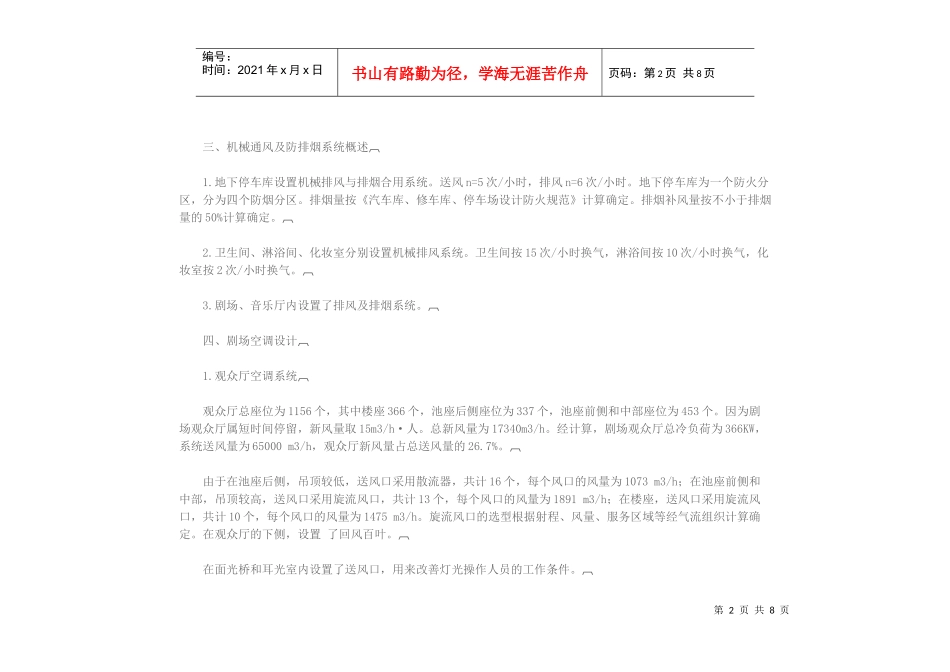

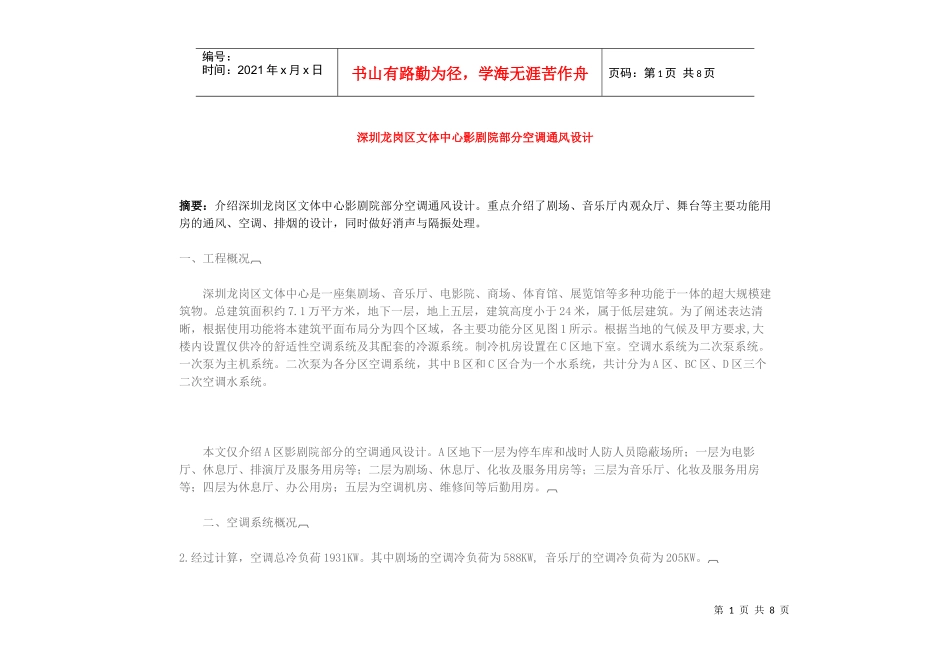

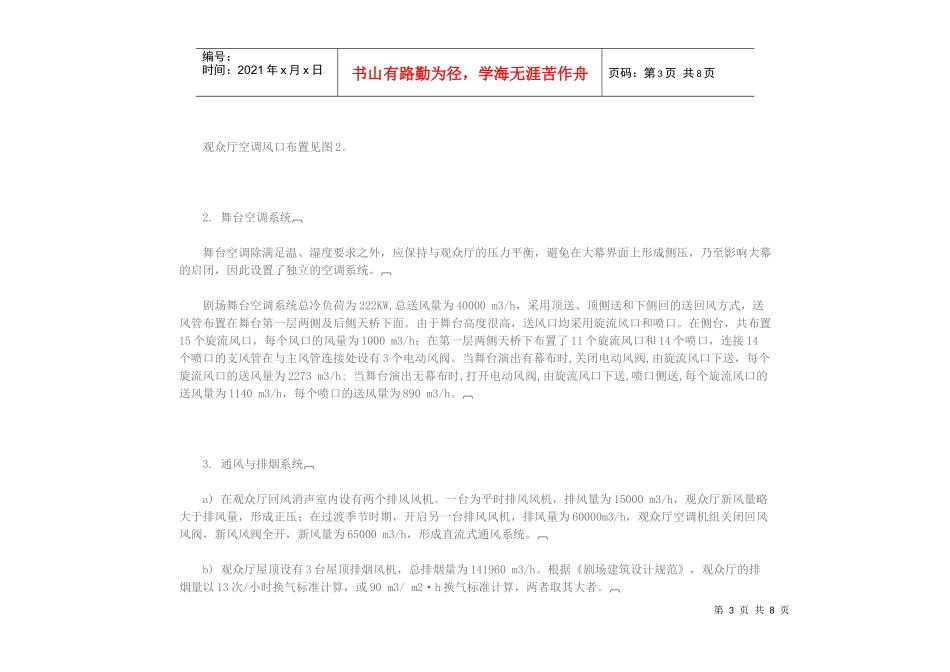

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页深圳龙岗区文体中心影剧院部分空调通风设计摘要：介绍深圳龙岗区文体中心影剧院部分空调通风设计。重点介绍了剧场、音乐厅内观众厅、舞台等主要功能用房的通风、空调、排烟的设计，同时做好消声与隔振处理。一、工程概况深圳龙岗区文体中心是一座集剧场、音乐厅、电影院、商场、体育馆、展览馆等多种功能于一体的超大规模建筑物。总建筑面积约7.1万平方米，地下一层，地上五层，建筑高度小于24米，属于低层建筑。为了阐述表达清晰，根据使用功能将本建筑平面布局分为四个区域，各主要功能分区见图1所示。根据当地的气候及甲方要求,大楼内设置仅供冷的舒适性空调系统及其配套的冷源系统。制冷机房设置在C区地下室。空调水系统为二次泵系统。一次泵为主机系统。二次泵为各分区空调系统，其中B区和C区合为一个水系统，共计分为A区、BC区、D区三个二次空调水系统。本文仅介绍A区影剧院部分的空调通风设计。A区地下一层为停车库和战时人防人员隐蔽场所；一层为电影厅、休息厅、排演厅及服务用房等；二层为剧场、休息厅、化妆及服务用房等；三层为音乐厅、化妆及服务用房等；四层为休息厅、办公用房；五层为空调机房、维修间等后勤用房。二、空调系统概况2.经过计算，空调总冷负荷1931KW。其中剧场的空调冷负荷为588KW,音乐厅的空调冷负荷为205KW。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页三、机械通风及防排烟系统概述1.地下停车库设置机械排风与排烟合用系统。送风n=5次/小时，排风n=6次/小时。地下停车库为一个防火分区，分为四个防烟分区。排烟量按《汽车库、修车库、停车场设计防火规范》计算确定。排烟补风量按不小于排烟量的50%计算确定。2.卫生间、淋浴间、化妆室分别设置机械排风系统。卫生间按15次/小时换气，淋浴间按10次/小时换气，化妆室按2次/小时换气。3.剧场、音乐厅内设置了排风及排烟系统。四、剧场空调设计1.观众厅空调系统观众厅总座位为1156个，其中楼座366个，池座后侧座位为337个，池座前侧和中部座位为453个。因为剧场观众厅属短时间停留，新风量取15m3/h·人。总新风量为17340m3/h。经计算，剧场观众厅总冷负荷为366KW，系统送风量为65000m3/h，观众厅新风量占总送风量的26.7%。由于在池座后侧，吊顶较低，送风口采用散流器，共计16个，每个风口的风量为1073m3/h；在池座前侧和中部，吊顶较高，送风口采用旋流风口，共计13个，每个风口的风量为1891m3/h；在楼座，送风口采用旋流风口，共计10个，每个风口的风量为1475m3/h。旋流风口的选型根据射程、风量、服务区域等经气流组织计算确定。在观众厅的下侧，设置了回风百叶。在面光桥和耳光室内设置了送风口，用来改善灯光操作人员的工作条件。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页观众厅空调风口布置见图2。2.舞台空调系统舞台空调除满足温、湿度要求之外，应保持与观众厅的压力平衡，避免在大幕界面上形成侧压，乃至影响大幕的启闭，因此设置了独立的空调系统。剧场舞台空调系统总冷负荷为222KW,总送风量为40000m3/h，采用顶送、顶侧送和下侧回的送回风方式，送风管布置在舞台第一层两侧及后侧天桥下面。由于舞台高度很高，送风口均采用旋流风口和喷口。在侧台，共布置15个旋流风口，每个风口的风量为1000m3/h；在第一层两侧天桥下布置了11个旋流风口和14个喷口，连接14个喷口的支风管在与主风管连接处设有3个电动风阀。当舞台演出有幕布时,关闭电动风阀,由旋流风口下送，每个旋流风口的送风量为2273m3/h;当舞台演出无幕布时,打开电动风阀,由旋流风口下送,喷口侧送,每个旋流风口的送风量为1140m3/h，每个喷口的送风量为890m3/h。3.通风与排烟系统a)在观众厅回风消声室内设有两个排风风机。一台为平时排风风机，排风量为15000m3/h，观众厅新风量略大于排风量，形成正压；在过渡季节时期，开启另一台排风风机，排风量为60000m3/h，观众厅空调机组关闭回风风阀，新风风阀全开，...
