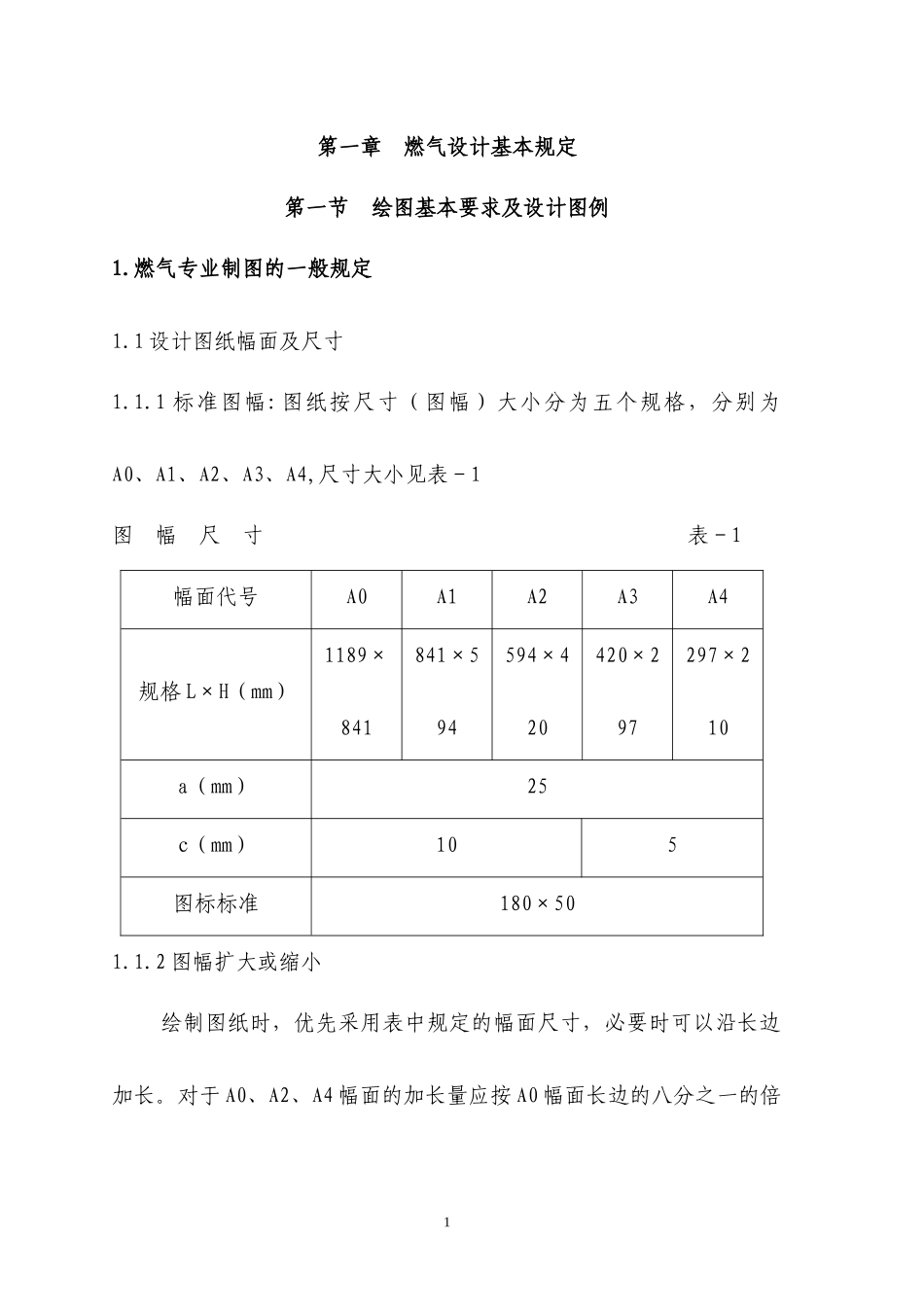

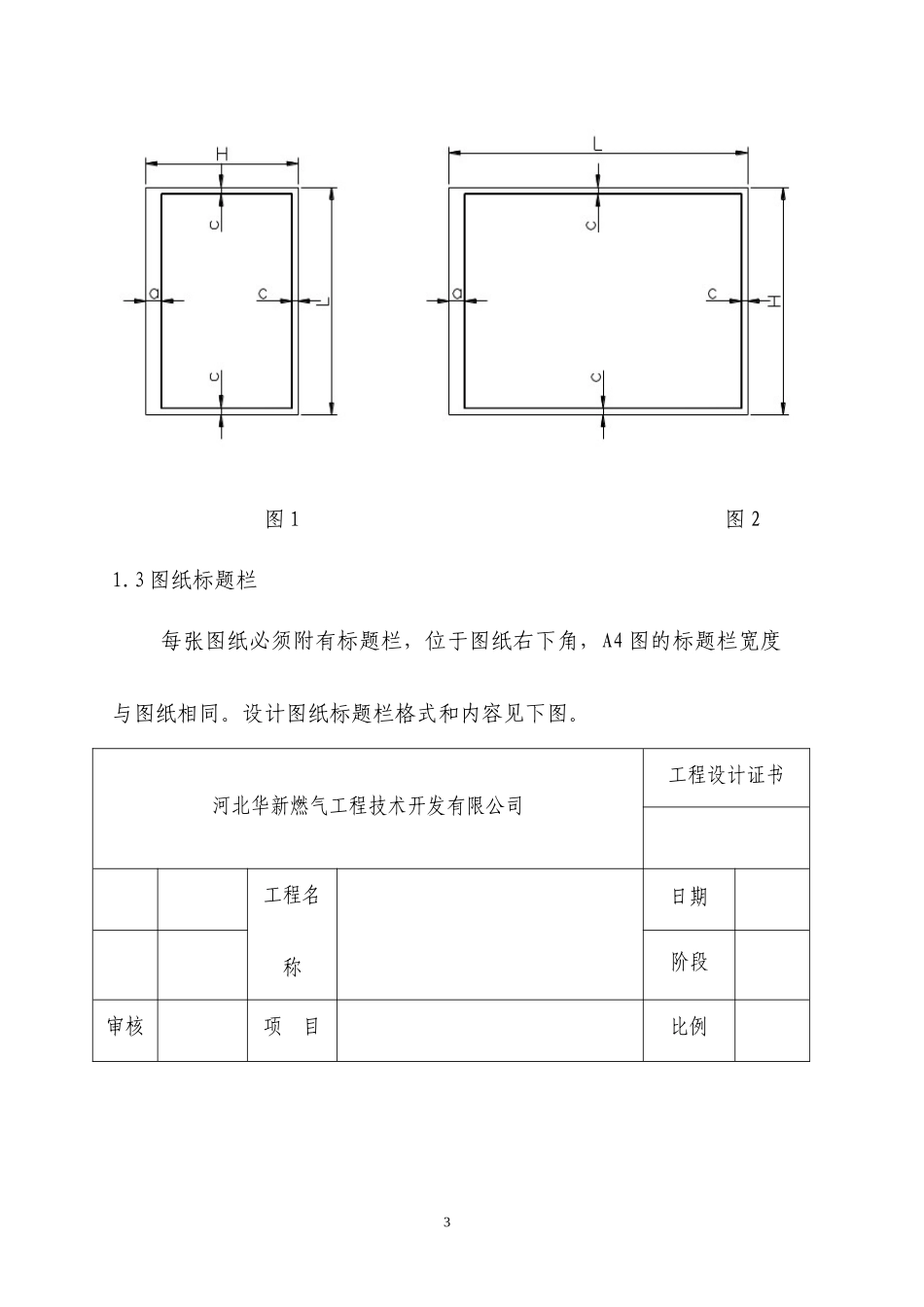

第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1图幅尺寸表－1幅面代号A0A1A2A3A4规格L×H（mm）1189×841841×594594×420420×297297×210a（mm）25c（mm）105图标标准180×501.1.2图幅扩大或缩小绘制图纸时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍1数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，A0及A1幅面也允许同时加长两边。1.2图框格式及装订线每张图纸必须留有装订线和折边位置，需要装订的图样，其图框格式如图1、图2所示，尺寸按表-1中的规定，一般采用A4幅面竖装或A3幅面横装。图纸装订尺寸要求表－2幅面代号ammcmmA0、A1、A22510A3、A42552图1图21.3图纸标题栏每张图纸必须附有标题栏，位于图纸右下角，A4图的标题栏宽度与图纸相同。设计图纸标题栏格式和内容见下图。河北华新燃气工程技术开发有限公司工程设计证书工程名称日期阶段审核项目比例3校核工程编号设计图名分号绘图图号1.4图纸应加会签栏，会签栏在图纸的左上角。会签栏的格式见施工图样图。1.5设计完成的设计图纸根据规定加盖出图专用章及各级注册师章。1．6设计更改格式执行设计补充、变更通知单，见河北华新燃气技术开发有限公司ISO9000中的FM-737-01。2.设计文件标识2.1每一项工程设计文件必须有标识，以备存档和查阅。设计文件以工程编号为主要标识。工程编号在下达工程设计任务时，由相关部门随《工程设计任务通知单》下达。2.2工程设计施工图标识由工程编号、工程分号、图纸图号三部分组成。2.2.1第一部分——工程编号：由三项内容组成4①为设计合同接受年号，如2003，可编成03②用设计合同委托单位所在地名第一汉字表示，如廊坊即用廊字表示③为委托单位当年工程设计委托项目顺序排号，如本年度第一次委托设计则为001，依次类推2.2.2第二部分——工程分号：按工程设计内容分项编制①以门站、储配站为1②城市中压管道（包括中低压调压装置）为2③庭院管道（低压）为3④室内管道及燃气具安装为4⑤其它内容如不在上述范围内时，按顺序延伸。2.2.3第三部分——施工图图号：由两项组成，X—XX①位于破折号前，以专业名称汉语拼音第一个字母表示，则工艺专业：Y②位于破折号后，表示图纸顺序和标记的阿拉伯数字，以图纸目录为0，其它图纸（包括设计说明书、设备材料表）按顺序顺延，5如1、2、3……变更图纸图号：在原图基础上（原图仍利用）补充内容的，在原图号后加（补）；变更原图（原图作废）的，在原图号后加（变）。变更图纸时，应出变更目录。3.常用绘图比例：根据燃气专业特点，绘制图样时除特殊情况外，一般按表-3括号外的数据选用合适的比例（括号内的比例为可采用的）。常用绘图比例表-3序号图名比例1高、中压室外管线总平面图1：1000(1：500,1：2000，1：5000)2庭院管线区域平面图1：500(1：100，1：200，1：1000,1：250，)3室外管线区域纵断图纵向1：100（1:50,1：200，1：250）6横向1：1000（1：5000）4室内管线平面图1：50(1：100,1：20，1：25）5局部放大图1：20(1：30，1：50,2：1，1：1，1：2，1：2.5，1：3，1：4，1：5，1：10）6管线系统图1：100（1：50）一般不严格按照比例，但应维持各线段之间的合理比例关系4.燃气专业设计制图标准4.1图纸中的计量单位使用法定计量单位4.2图纸标注4.2.1设计图上标注的长度单位为米（或毫米）：（1）管道长度、相对距离一般以米为单位；管径及壁厚以毫米为单位；燃气工程室内平面图管道定位尺寸一般以毫米为单位，管道长度以米7为单位；室外平面图管道定位尺寸和管道长度都以米为单位；材料表中的管道长度小数点后面的数字省略。（2）标高的单位一律为米。管路一般标注管中心的标高，必要时，也可标注管底或管顶的标高，标高一般注至小数点以后二位。零点标高注成±0.00，正标高前可不加正号（+），但负标高前必须加注负号（—）室内燃气管道一般标注管中心的标高；室外地埋管线一般标注管顶标高；室...
