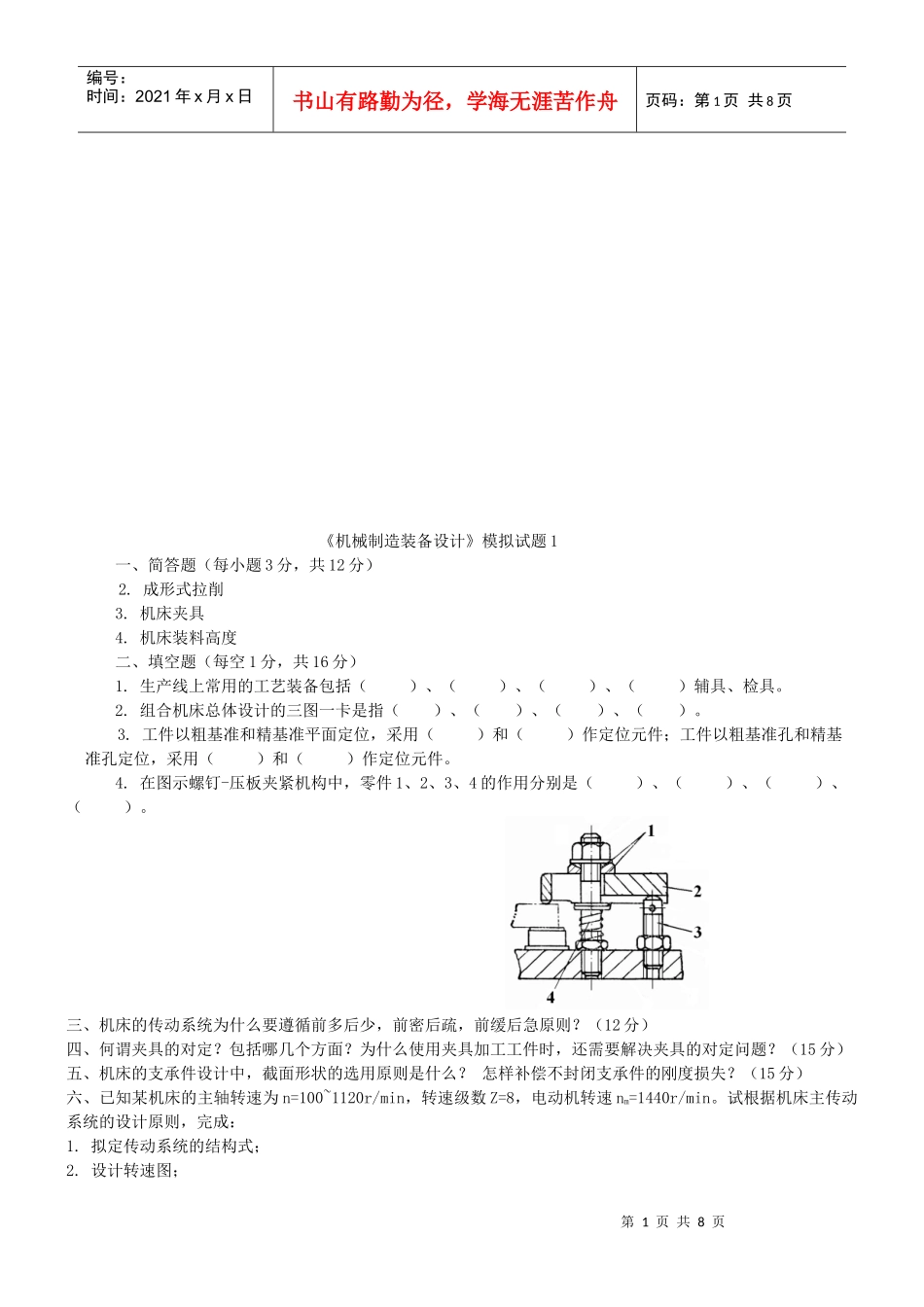

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《机械制造装备设计》模拟试题1一、简答题（每小题3分，共12分）2.成形式拉削3.机床夹具4.机床装料高度二、填空题（每空1分，共16分）1.生产线上常用的工艺装备包括（）、（）、（）、（）辅具、检具。2.组合机床总体设计的三图一卡是指（）、（）、（）、（）。3.工件以粗基准和精基准平面定位，采用（）和（）作定位元件；工件以粗基准孔和精基准孔定位，采用（）和（）作定位元件。4.在图示螺钉-压板夹紧机构中，零件1、2、3、4的作用分别是（）、（）、（）、（）。三、机床的传动系统为什么要遵循前多后少，前密后疏，前缓后急原则？（12分）四、何谓夹具的对定？包括哪几个方面？为什么使用夹具加工工件时，还需要解决夹具的对定问题？（15分）五、机床的支承件设计中，截面形状的选用原则是什么？怎样补偿不封闭支承件的刚度损失？（15分）六、已知某机床的主轴转速为n=100~1120r/min，转速级数Z=8，电动机转速nm=1440r/min。试根据机床主传动系统的设计原则，完成：1.拟定传动系统的结构式；2.设计转速图；第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3.画出转速图。（15分）七、在如图所示零件上铣槽，要求保证尺寸54−0.140和槽宽12h9。现有三种定位方案，如图b、c、d所示，试计算三种方案的定位误差，从中选出最优方案。《机械制造装备设计》模拟试题2一、简答题（每小题3分，共12分）2.夹具对刀装置3.机床生产率4.机床前备量二、填空题（每空1分，共16分）1.机床的总体方案拟定包括（）、（）、（）、（）。2.机床的主要技术参数包括（）、（）、（）、（）。3.针对不同工艺要求，钻削夹具可采用（）、（）、（）、（）等钻套。4.设计孔加工复合刀具时，合理选择结构形式应考虑哪些因素：（）、（）、（）、（）。三、机床变速传动系统中，为什么要有传动比限制，各变速组的变速范围是否一定在限制的范围内，为什么？（12分）四、铣床专用夹具主要由哪几个部件组成。五、组合机床中具有哪些动力部件，能实现机床的什么运动？动力部件的主要参数及选择原则是什么？（15分）六、已知某机床的主轴转速为n=118~1320r/min，转速级数Z=8，电动机转速nm=1440r/min。试根据机床主传动系统的设计原则，完成：1.拟定传动系统的结构式；2.设计转速图；3.画出转速图。（15分）七、按图示定位方案铣削工件上的台阶面，工件高度尺寸为44±0.13mm，要求保正尺寸18±0.14mm。试分析和计算这时的定位误差，并第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页判断该定位方案是否合理，若不合理如何改进，并画图示意。（15分）《机械制造装备设计》模拟试题3一、简答题（每小题3分，共12分）1.机床装料高度2.夹具的定位元件3.渐成式拉削4.机床联系尺寸图二、填空题（每空题1分，共16分）1.工件以粗基准和精基准平面定位，采用（）和（）作定位元件；工件以粗基准孔和精基准孔定位，采用（）和（）作定位元件。2.确定机床夹具结构方案的主要内容是确定（）、（）、（）、夹具其它部分的结构型式、（）。3.孔加工复合刀具设计要点包括：合理选择刀具材料、（）、（）、（）、（）。4.推力轴承在主轴上的位置影响主轴的轴向精度和主轴（），设计时，一般普通机床采用（），数控机床采用（），组合机床采用（）。三、问答题（12分）组合机床多轴箱传动设计与通用机床的主传动设计有什么不同？多轴箱传动设计的原则是什么？四、机床的支承部件应具备哪些基本要求？为什么大多数机床的支承部件采用铸铁制造？怎样补偿不封闭支承件的刚度损失？（15分）五、工件在夹具中定位和夹紧有何区别？保证一批工件在夹具中足够的定位精度应考虑哪两个方面因素？产生定位误差的原因是什么？（15分）六、已知某机床的主轴转速为n=106~1180r/min，转速级数Z=8，电动机转速nm=1440r/min。试根据机床主传动第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页系统的设计原则，完成：...
