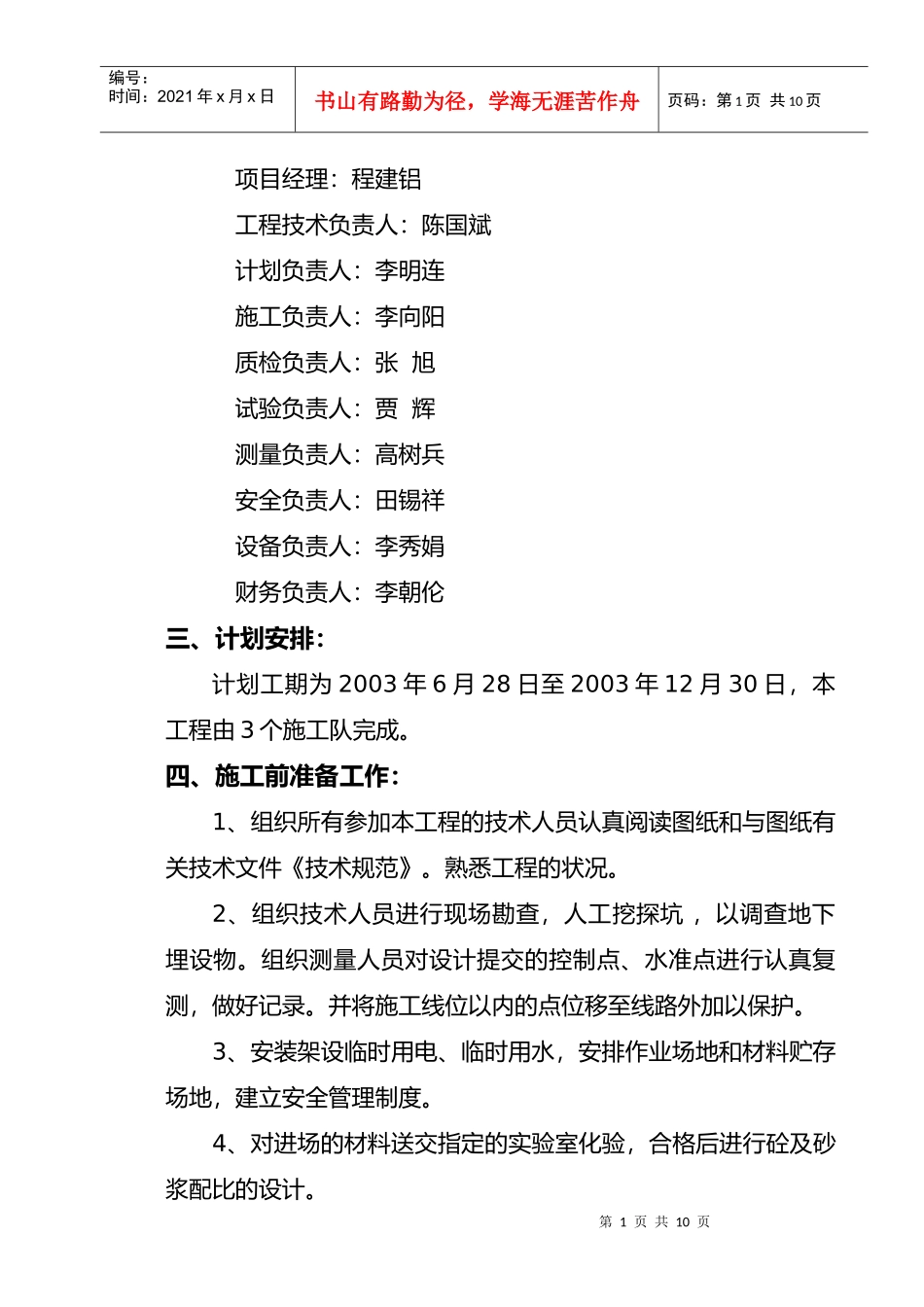

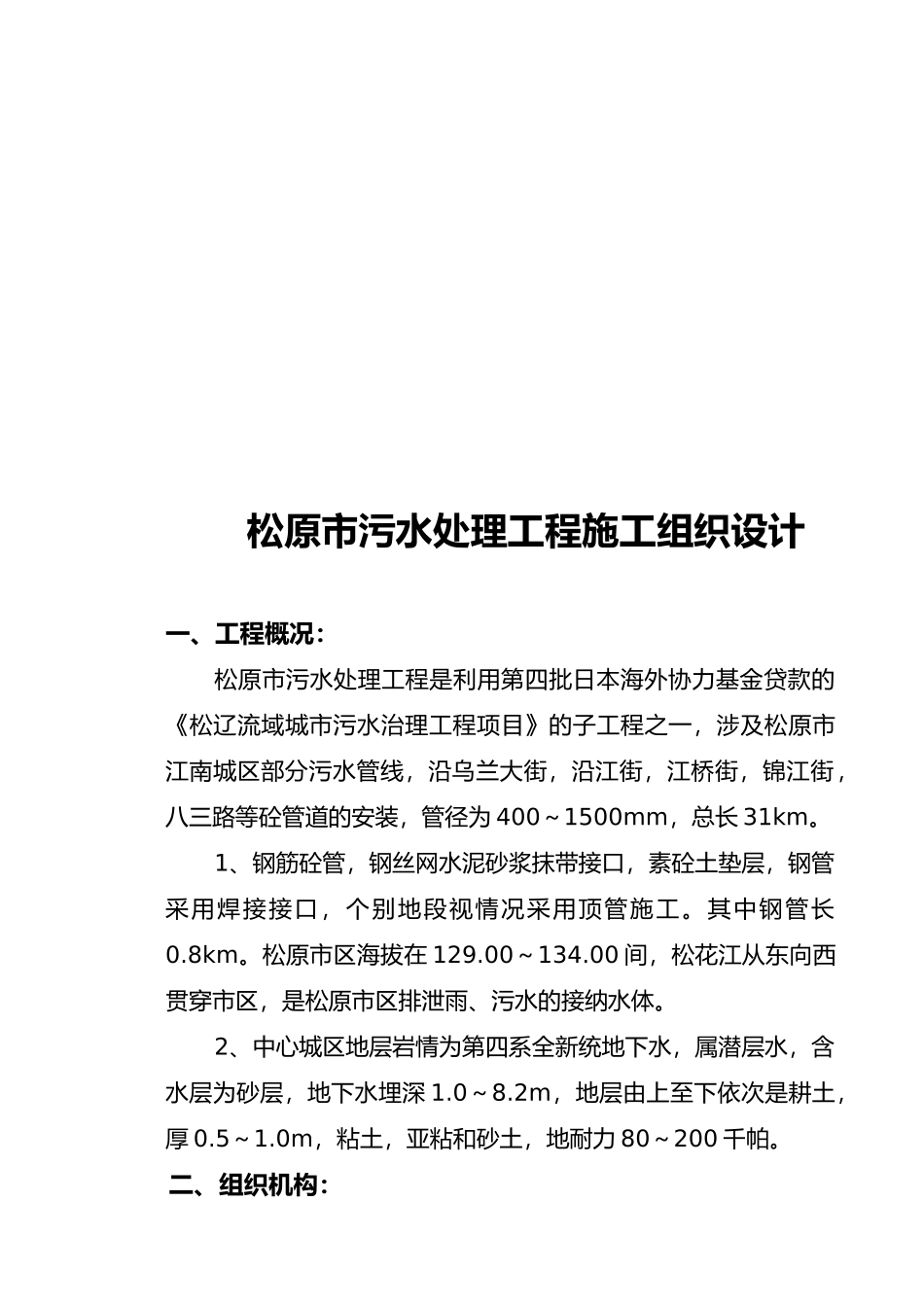

松原市污水处理工程施工组织设计一、工程概况：松原市污水处理工程是利用第四批日本海外协力基金贷款的《松辽流域城市污水治理工程项目》的子工程之一，涉及松原市江南城区部分污水管线，沿乌兰大街，沿江街，江桥街，锦江街，八三路等砼管道的安装，管径为400～1500mm，总长31km。1、钢筋砼管，钢丝网水泥砂浆抹带接口，素砼土垫层，钢管采用焊接接口，个别地段视情况采用顶管施工。其中钢管长0.8km。松原市区海拔在129.00～134.00间，松花江从东向西贯穿市区，是松原市区排泄雨、污水的接纳水体。2、中心城区地层岩情为第四系全新统地下水，属潜层水，含水层为砂层，地下水埋深1.0～8.2m，地层由上至下依次是耕土，厚0.5～1.0m，粘土，亚粘和砂土，地耐力80～200千帕。二、组织机构：第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页项目经理：程建铝工程技术负责人：陈国斌计划负责人：李明连施工负责人：李向阳质检负责人：张旭试验负责人：贾辉测量负责人：高树兵安全负责人：田锡祥设备负责人：李秀娟财务负责人：李朝伦三、计划安排：计划工期为2003年6月28日至2003年12月30日，本工程由3个施工队完成。四、施工前准备工作：1、组织所有参加本工程的技术人员认真阅读图纸和与图纸有关技术文件《技术规范》。熟悉工程的状况。2、组织技术人员进行现场勘查，人工挖探坑，以调查地下埋设物。组织测量人员对设计提交的控制点、水准点进行认真复测，做好记录。并将施工线位以内的点位移至线路外加以保护。3、安装架设临时用电、临时用水，安排作业场地和材料贮存场地，建立安全管理制度。4、对进场的材料送交指定的实验室化验，合格后进行砼及砂浆配比的设计。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页五、施工方法：（一）明管部分1、沟槽开挖：土方开挖前应对所对施工区域的所有障碍物认真调查清理，确定处理方案，如电线、地下管线、电缆、光缆、树木，凡是影响施工的障碍物均应进行拆除和清理，采用机械挖土人工配合，槽底30m内人工清理，严禁超挖，如有超挖，用原土压实，如满足不了技术规范要求，用砂石填回填。开挖地下水位以下沟槽，管径小于（或等于）600mm时，明开槽底宽为管外径加120cm。支撑槽宽度为管外径加140cm，其中包括撑板，立木厚度），管径大于（或等于800mm），管长2m时，沟槽底宽为管外径加160cm，边坡按1：1放坡。临时土方应堆放在沟边3.0m以外，多余土方应按监理工程师或甲方指定地点存放。在障碍物较多地带，局部采用人工挖掘，以确保障碍的安全。如地下水位较高，基坑两侧各挖一道排水沟，宽30×30，每30m挖积水坑一座，将地下水抽出，以免沟槽土基受水浸泡。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、基础砼施工时，支模的模板可采用木模板或组合钢模板，模板支撑须牢固，尺寸符合要求。砼振捣必须密实。严禁出现蜂窝，麻面现象。砼打完后用草袋盖好后洒水养生，保持湿润。3、待平基砼强度达到要求后，进行安管作业。管口必须平顺。管道须垫稳，管底坡度不得倒流水，缝宽应均匀，管内不得有泥土，砂浆，木块等杂物。接口采用钢丝网水泥砂浆抹带接口，管口须凿毛后铺管，抹带接口应表面平整密实，不得有间段和裂缝，空鼓现象，抹带打完后应草袋覆盖浇水养生。4、检查井根据管径不同而定，砖砌圆形污水检查井，井壁必须互相垂直，不得有通缝，灰口要饱满、平顺，抹面压光。有地下水的地方检查井外面抹面高度高于地下水位50cm，踏步要安装牢固，位置准确，井身尺寸要符合要求，井盖高程要控制在范围内。5、在管道回填前必须进行闭水试验。闭水试验应在管道灌满水24小时后进行。闭水试验的水位，应在试验段上游管道内顶以上2m，如上游管道内顶至检查口的高度小于2m，闭水试验水位可至井口为止。对渗水量的测定时间不少于30min。6、回填土含水量须适中，无超过100mm的砼块，回填时槽内应无积水，不得回填淤泥，腐植土，冻土及有机物质砖块、砼块，回填时两边须均匀回填，管顶5cm以下均为人工回填，...
