狮子山煤矿一采区回风石门揭煤专项设计(11、19)VIP免费

狮子山煤矿一采区回风石门揭煤专项设计(11、19)_第1页
1/44
狮子山煤矿一采区回风石门揭煤专项设计(11、19)_第2页
2/44
狮子山煤矿一采区回风石门揭煤专项设计(11、19)_第3页
3/44

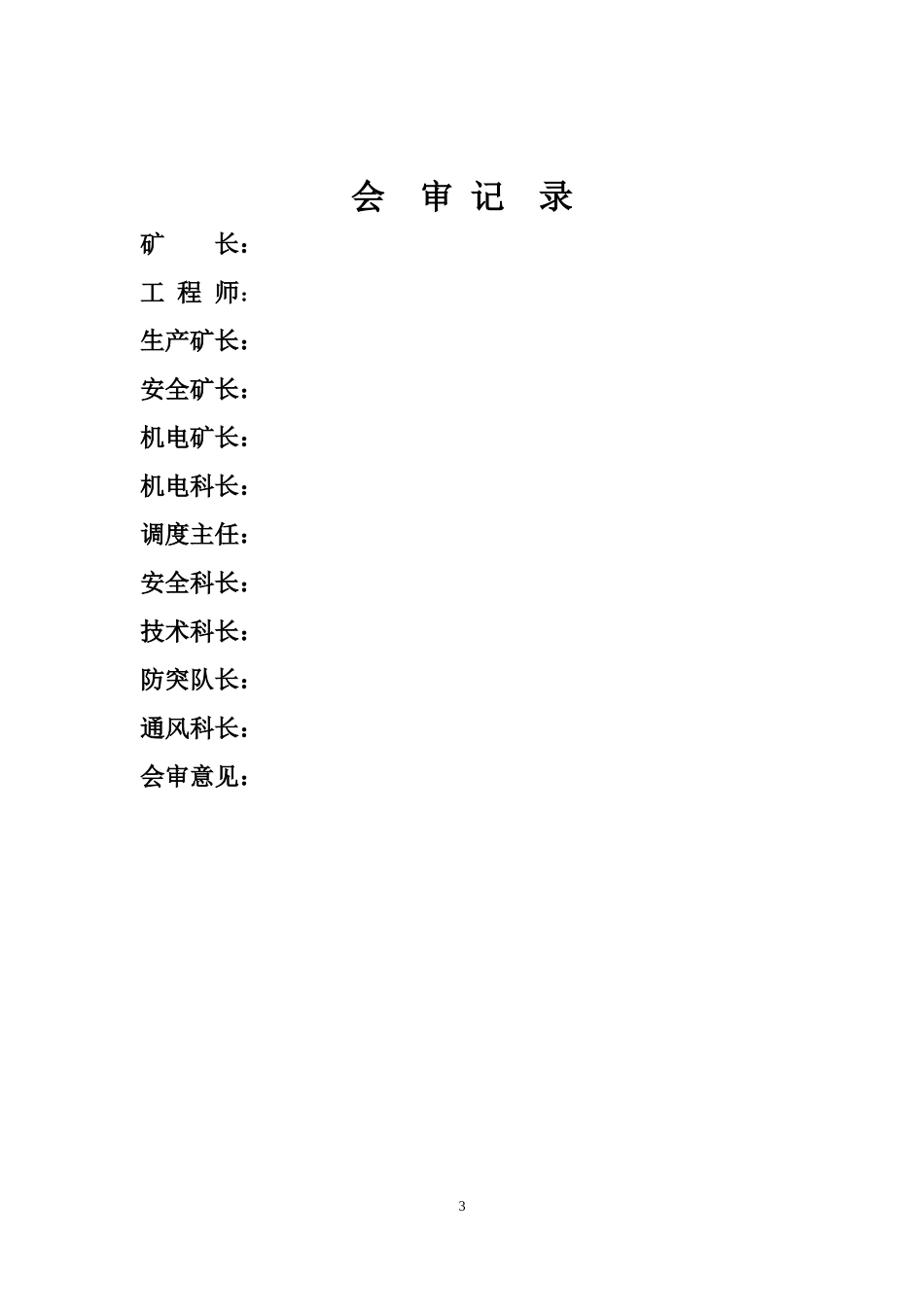

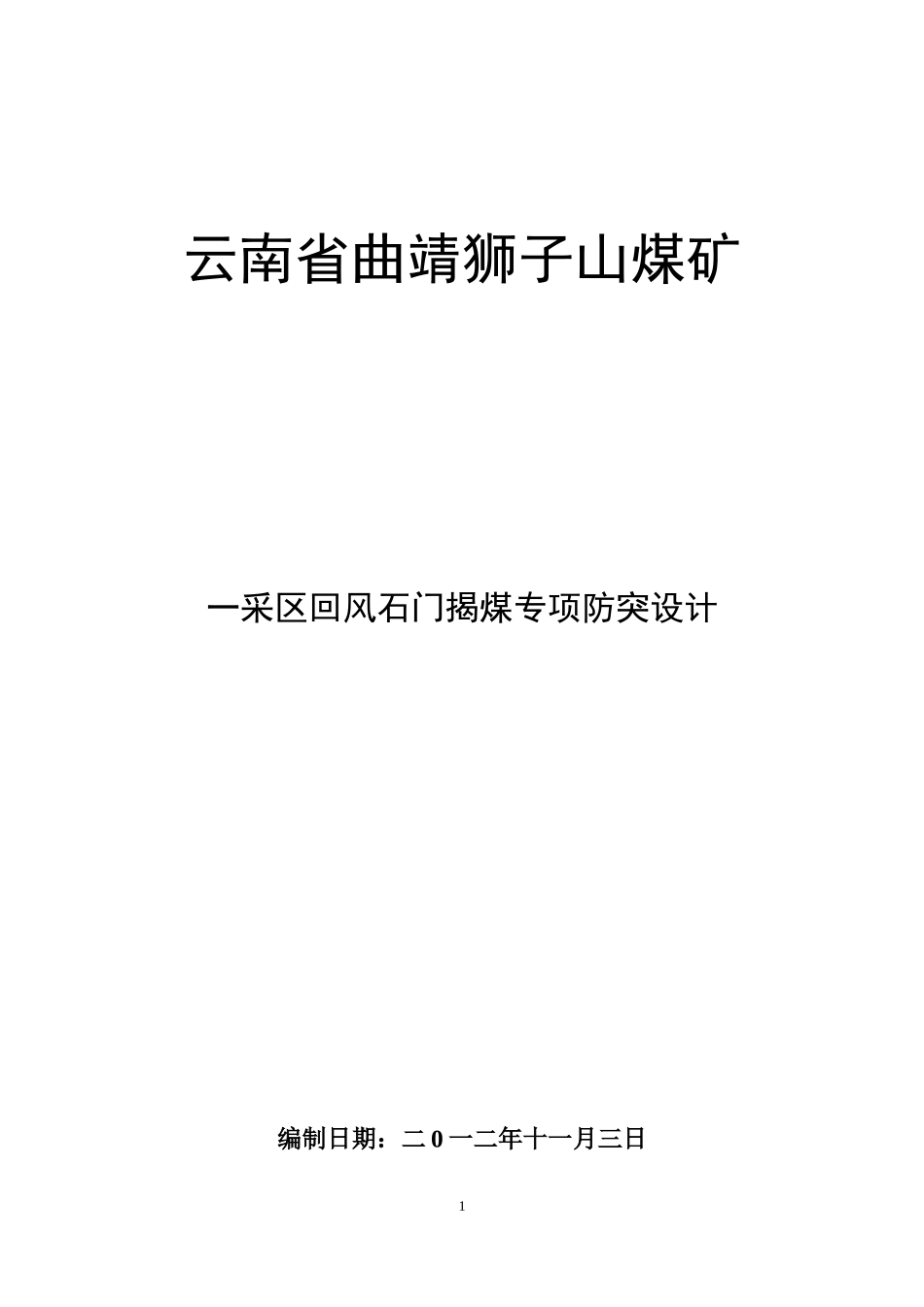

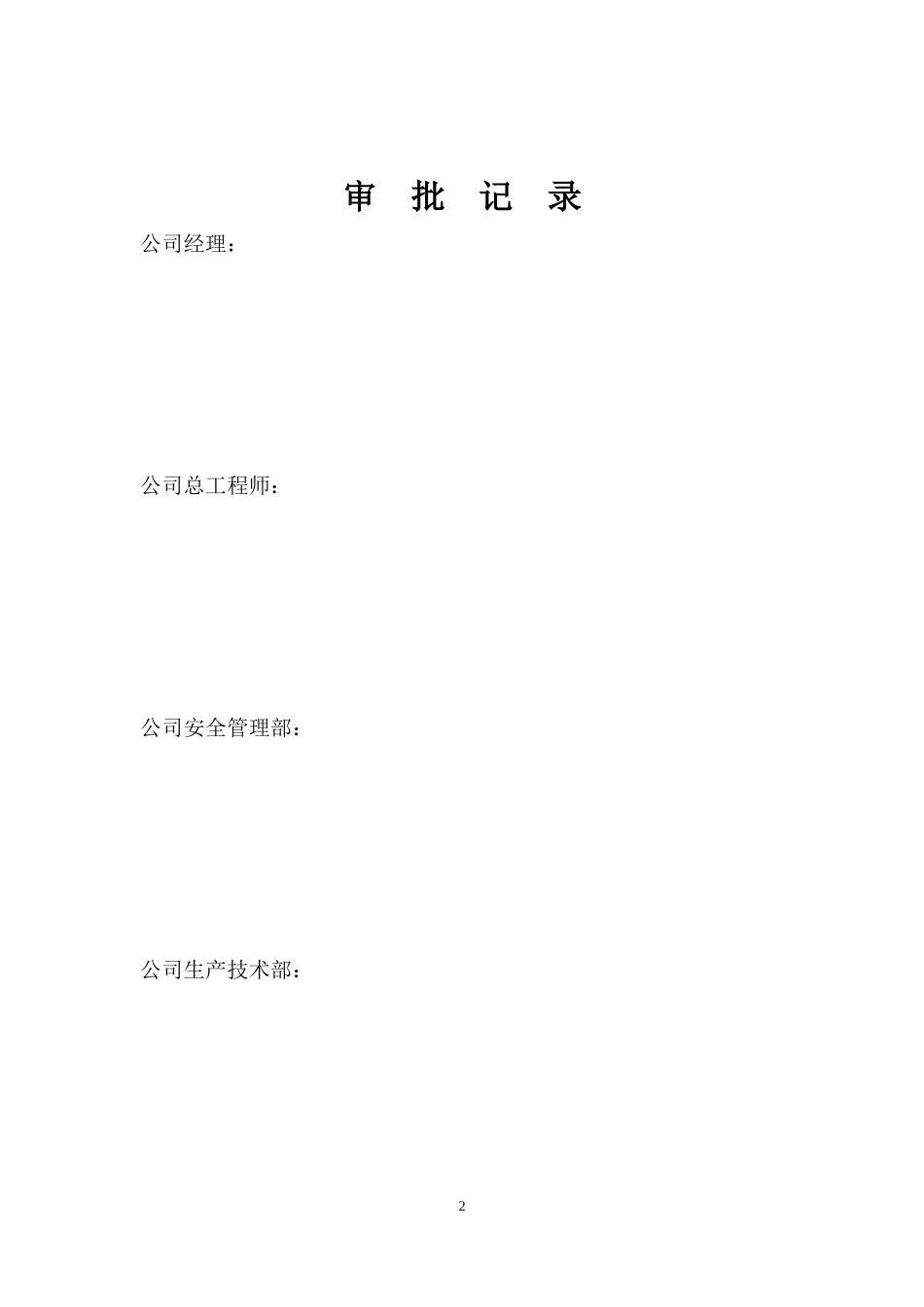

云南省曲靖狮子山煤矿一采区回风石门揭煤专项防突设计编制日期:二0一二年十一月三日1审批记录公司经理:公司总工程师:公司安全管理部:公司生产技术部:2会审记录矿长:工程师:生产矿长:安全矿长:机电矿长:机电科长:调度主任:安全科长:技术科长:防突队长:通风科长:会审意见:3目录一、工程概况5二、通风安全管理9三、瓦斯防治设计12四、石门揭煤方法22五、安全防护措施25六、组织管理措施27七、其它安全技术措施28八、发生各种灾害预兆32九、避灾路线334一采区回风石门揭煤专项防突设计一、工程概况(一)巷道开门位置为一采区人行上山1893水平变平处向05回风上山6.4m,沿方位273º13'23"倾角3‰掘进15m后,将方位转至311º34'40"倾角3‰掘进183.22m后停止掘进。自+1854m水平掘一轨道上山与此巷进行贯穿,从而形成通风系统。从16煤掘至7煤,此巷为穿层石门,预计此巷将揭煤6层(14煤、11煤、92煤、91煤、8煤、7煤)。在掘进过程中严格执行“有掘必探,先探后掘”的原则。此巷地质条件简单。(二)2010年9月,狮子山煤矿委托昆明煤炭科学研究所对煤层瓦斯参数进行了测定,鉴定结果见表1。表1煤层瓦斯参数表煤层编号9-2煤16煤18煤测压标高m+1818+1860+1860测点埋深m15595111煤层瓦斯压力PMPa0.780.71.1吸附常数am3/t.r32.57629.65231.900bMPa-10.3810.3820.408煤的孔隙率π%1.453.472.6煤层瓦斯含量Xm3/t6.555.57.25煤层透气性系数λm2/MPa2.d0.20524.19150.6124钻孔瓦斯衰减系数αd-11.20400.58780.9163煤的坚固性系数f0.370.280.15煤的瓦斯放散初速度△P10.34.35.1由于本矿地质报告及瓦斯参数实测报告所提供的煤层瓦斯含量资料不全,邻近矿井也没有瓦斯相关资料,除已有瓦斯参数的煤层外,5其余煤层瓦斯参数本次设计按邻近煤层瓦斯参数进行选取。由于地勘钻孔测定的瓦斯含量是可燃基瓦斯含量,应换算成原煤瓦斯含量;且因为受测定方法的限制,地质勘探钻孔所测瓦斯含量普遍偏低,一般都应对地勘钻孔所测瓦斯含量进行修正。换算并修正后矿井各开采煤层瓦斯含量见表2。表2煤层瓦斯含量修正结果表煤层煤层瓦斯含量(m3/t.r)原煤灰份平均值(Ad)%原煤水份/平均值(Mad)%换算煤层原始瓦斯含量(m3/t)修正系数修正后煤层原始瓦斯含量(m3/t)5煤5.7421.00%0.70%4.491.46.297煤5.7422.00%0.70%4.441.35.778煤6.5522.00%0.60%5.071.47.19-1煤6.5526.00%0.70%4.81.46.729-2煤6.5521.00%0.80%5.121.57.6811煤6.5522.00%0.40%5.081.36.6114煤5.522.00%0.60%4.261.45.9614+1煤5.525.00%0.80%4.081.35.3115煤5.521.00%0.60%4.311.56.4716煤5.518.00%0.60%4.481.56.72(三)一采区回风石门布置于16煤底板与7煤顶板之间。岩层主要为浅灰、灰绿色粉砂岩夹细砂岩及粘土岩,16煤顶板为沙岩,14煤顶板为薄层状粉砂岩夹菱铁矿,12煤往往成对出现,其夹矸为灰白色粘土岩,煤层与岩层均不稳定,11煤下部有1-2层高岭石夹矸,高岭石色浅而晶粒粗,10煤顶板为黑色页岩具鲕粒结构,9煤顶板为菱铁矿岩与粉、细砂岩呈等间距等厚度互层,8煤顶板为粉砂岩、粉砂质泥岩,7煤主要围岩为沙岩、炭质页岩、泥岩、细砂岩等力学强度中等。6表3煤岩层柱状图78(四)一采区回风石门经16煤底板揭露16煤、15煤、14煤、11煤、92煤、91煤、8煤、7煤,各煤层之间间距详见表49(五)巷道东北面为已掘一采区16煤人行上山和一采区回风上山,西南面为已回采完毕的111605回采工作面采空区周边巷道布置情况。巷道为断面为半园拱,净高为2800mm,净宽为2800mm,掘进断面为7.0㎡。采用锚杆、锚网支护形式。断面须符合要求。锚杆采用左旋无纵筋钢杆材,∮18mm,长为2000mm。锚网的规格为2000mm×1000mm,锚网的搭接长度不得小于100mm。锚网要求全断面铺设。锚固剂选用CK、Z两种,锚固剂∮28mm长度为350mm,每个孔用两节,CK、Z各一节。托板为正方形、规格为150×150mm,拱形托板。锚杆的间距为800mm×800mm。遇地质构造处,要加强支护,用锚索加固,锚索长度为6.3m,锚固长度为3m,每根锚索必须放锚固剂5至7条,锚索间距为2m,锚索必须用工字钢或槽钢进行连接,必须让所有的锚索成为一体。锚索必须用托板紧固工字钢或槽钢。揭煤处和顶...
