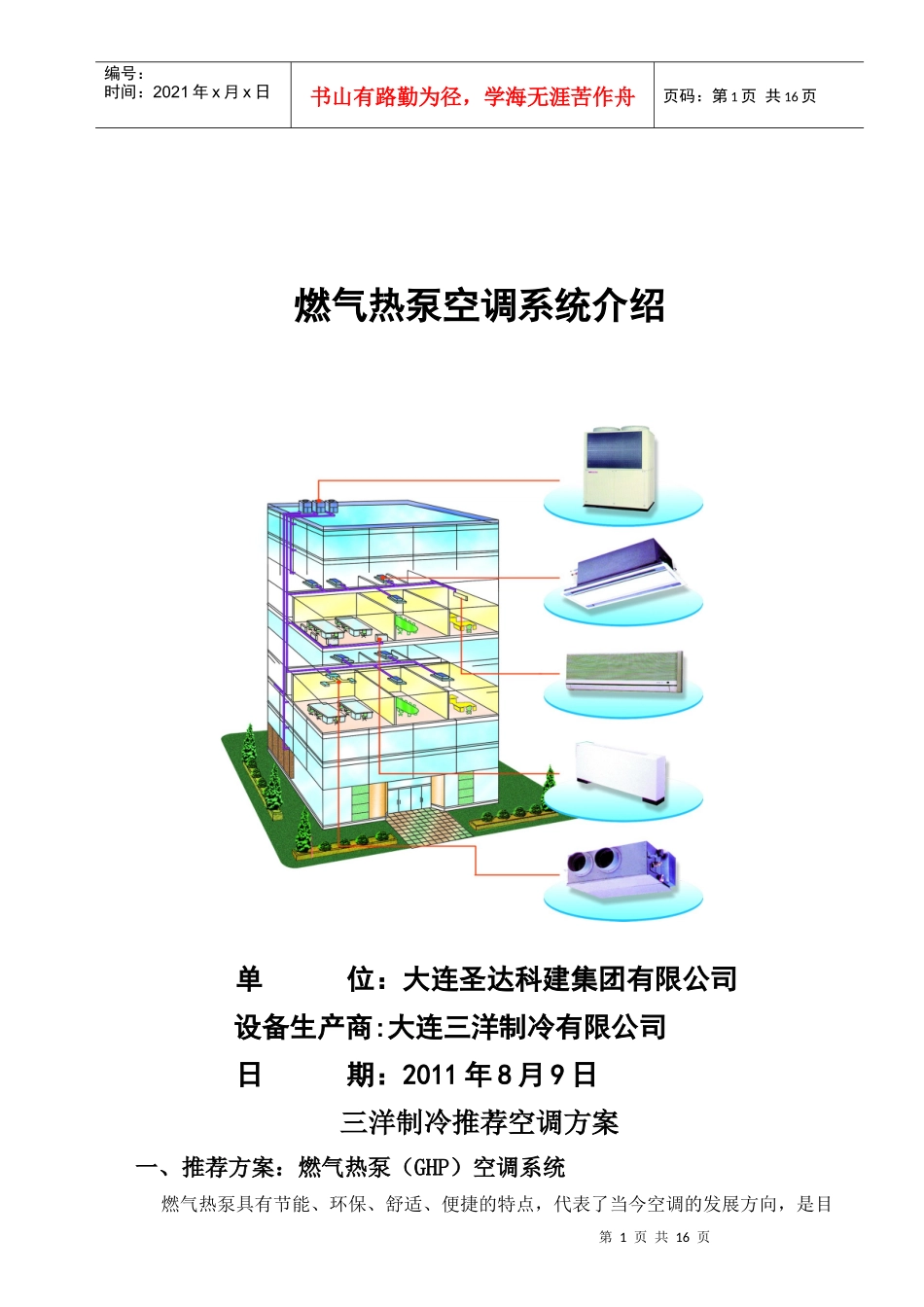

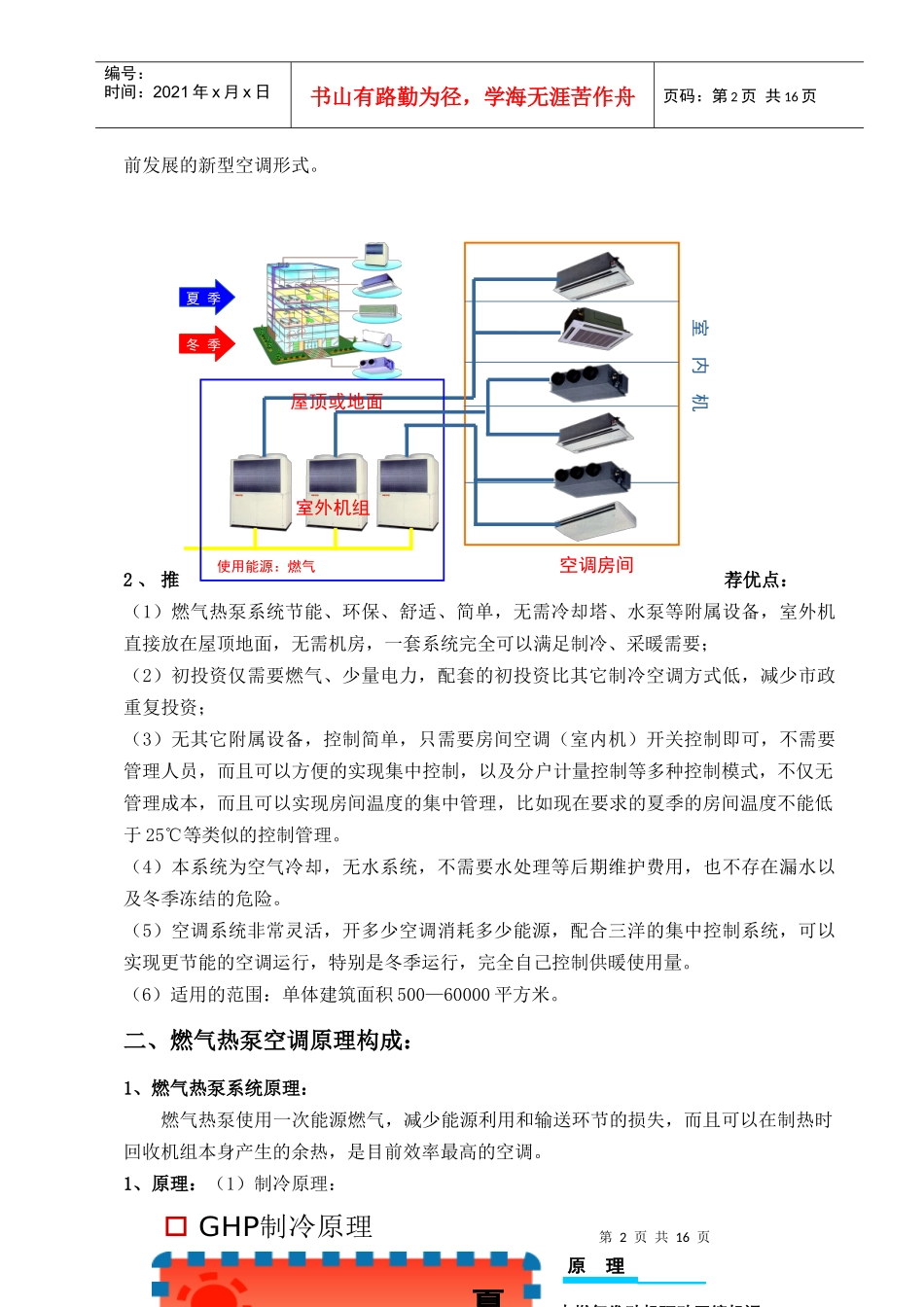

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页燃气热泵空调系统介绍单位：大连圣达科建集团有限公司设备生产商:大连三洋制冷有限公司日期：2011年8月9日三洋制冷推荐空调方案一、推荐方案：燃气热泵（GHP）空调系统燃气热泵具有节能、环保、舒适、便捷的特点，代表了当今空调的发展方向，是目第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页前发展的新型空调形式。2、推荐优点：（1）燃气热泵系统节能、环保、舒适、简单，无需冷却塔、水泵等附属设备，室外机直接放在屋顶地面，无需机房，一套系统完全可以满足制冷、采暖需要；（2）初投资仅需要燃气、少量电力，配套的初投资比其它制冷空调方式低，减少市政重复投资；（3）无其它附属设备，控制简单，只需要房间空调（室内机）开关控制即可，不需要管理人员，而且可以方便的实现集中控制，以及分户计量控制等多种控制模式，不仅无管理成本，而且可以实现房间温度的集中管理，比如现在要求的夏季的房间温度不能低于25℃等类似的控制管理。（4）本系统为空气冷却，无水系统，不需要水处理等后期维护费用，也不存在漏水以及冬季冻结的危险。（5）空调系统非常灵活，开多少空调消耗多少能源，配合三洋的集中控制系统，可以实现更节能的空调运行，特别是冬季运行，完全自己控制供暖使用量。（6）适用的范围：单体建筑面积500—60000平方米。二、燃气热泵空调原理构成：1、燃气热泵系统原理：燃气热泵使用一次能源燃气，减少能源利用和输送环节的损失，而且可以在制热时回收机组本身产生的余热，是目前效率最高的空调。1、原理：（1）制冷原理：室内机夏季使用能源：燃气冬季屋顶或地面空调房间室外机组GHP制冷原理夏室内机热热室外机燃气发动机压缩机冷媒液冷媒气回风冷气夏室内机热热室外机燃气发动机压缩机冷媒液冷媒气回风冷气夏室内机热热室外机燃气发动机压缩机冷媒液冷媒气回风冷气由燃气发动机驱动压缩机运转，吸收室内的热量并排出室外，完成制冷循环。原理组成室内机：蒸发器室外机：压缩机、冷凝器、膨胀阀、四通阀等第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页（2）制热原理：2、燃气热泵系统构成：燃气热泵系统由室外机、室内机、控制器及冷媒连接管路组成，系统简单，室外机放置在屋顶或地面、无需机房及管理人员。三、燃气热泵的特点：燃气热泵具有节能、环保、舒适、便捷的特点，代表了当今空调的发展方向。1、节能性：节能的性能是燃气热泵空调最大的特点，从系统、设备、管理等方面与传统中央空调比较有着无法比拟的优势。（1）系统节能：燃气热泵空调灵活，可分区控制，使用多少空调消耗多少能源，不同于传统的中央空调一开全开；而且燃气热泵系统无水泵、冷却塔等耗电量大的附属设备；室外机室内机室内机线控器分液器（1分2）分液器（1分4）冷媒配管（气、液管）内追加制冷剂GHP制热原理排熱冬冷媒液冷媒气热热回风暖气压缩机燃气发动机发动机排熱室外机室内机排熱冬冷媒液冷媒气热热回风暖气压缩机燃气发动机发动机排熱室外机室内机由燃气发动机驱动压缩机运转，吸收室外的热量和燃气发动机排出的热量，并送入室内。由于可利用发动机排出的冷却水和废气的热量，暖房能力增加。原理组成室内机：冷凝器室外机：压缩机、蒸发器、膨胀阀、四通阀、排气热交换器等第4页共16页第3页共16页机房末端冷却水泵冷冻水泵冷却塔空调房间电制冷+锅炉机房末端冷却水泵冷冻水泵冷却塔空调房间电制冷+锅炉传统中央空调系统燃气热泵空调系统编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页（2）设备节能：燃气热泵采用多项新技术，提高机组效率，目前是效率最高的风冷空调设备；燃气热泵(20HP)溴化锂电空调+锅炉采暖制冷效率（COP）1.621.31.2(3.5)100%80%74%制热效率（COP）1.630.910.91100%56%56%（3）管理节能：燃气热泵可以实现集中控制管理，使用多少空调消耗多少能源，也可以控制各房间温度实现节能运转；燃气热泵无机房及管理人员，无需额外人...
