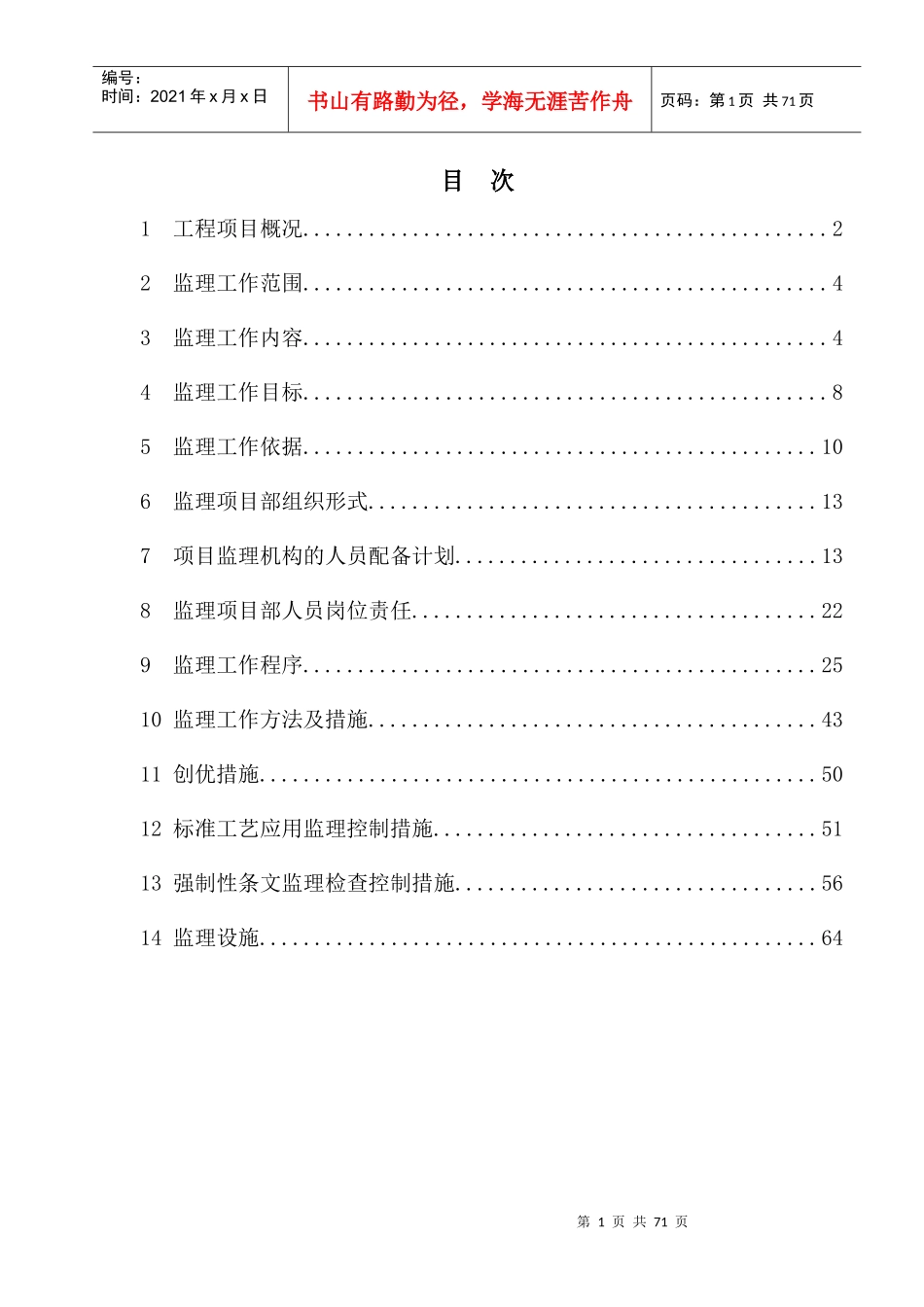

昌吉-古泉±1100kV特高压直流输电线路工程监理规划批准：年月日审核：年月日编制：年月日吉林省吉能电力建设监理有限责任公司昌吉－古泉±1100kV特高压直流输电线路工程监理部2016年04月第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页目次1工程项目概况................................................22监理工作范围................................................43监理工作内容................................................44监理工作目标................................................85监理工作依据...............................................106监理项目部组织形式.........................................137项目监理机构的人员配备计划.................................138监理项目部人员岗位责任.....................................229监理工作程序...............................................2510监理工作方法及措施.........................................4311创优措施...................................................5012标准工艺应用监理控制措施...................................5113强制性条文监理检查控制措施.................................5614监理设施...................................................64第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页1工程项目概况1.1工程概况昌吉－古泉±1100kV特高压直流输电线路工程，路径起点为新甘省界即新疆维吾尔族自治区与甘肃省交界（位于兰新铁路红柳河车站西侧约4km），途经甘肃省酒泉市敦煌市、瓜州县、玉门市3个县，平行在建的兰新二线南侧向东南方向走线进入瓜州县境内，自瓜州境内开始便进入甘肃安西极旱荒漠国家级自然保护区实验区、经甜水井、向阳红站、中照工区、照东站，至布特左转，在大泉站右转穿越瓜州县狼山铁铜矿普查区东北角、经大泉站东、小泉站东、柳园镇北、柳东站东、峡口站南、峡东站南、石板墩站南、金泉站南、自兰新铁路安北站东起继续与±800kV哈郑线并行向东南方向走线，经酒泉市瓜州县西湖乡、布隆吉乡、河东乡七墩乡、酒泉市玉门市六墩乡、饮马农场、黄闸湾乡、黄花农场、下西号乡、花海镇等，止于酒泉市玉门市花海镇双泉村北。线路路径长度300.687km，起始桩号N1601，终止桩号N2328、铁塔568基，其中直线塔515基，耐张塔53基，主要塔型为Z33102B2L和Z33103B2L，位于甘肃省酒泉市境内。线路地形、地貌情况：全线的地形以平地和丘陵为主，伴有短距离的一般山地，其中平地（含戈壁）为229.214（76.23%），丘陵为55.073（18.32%），一般山地为16.4km（5.46%）。海拔高度为1500～2000m。包6段线路经过区域为风成地貌，地貌单元为戈壁滩(又称砾漠)、戈壁丘陵(又称石漠)，干旱少雨，植被稀少，植被主要为红柳、芨芨草、骆驼刺等灌木，生长高度一般在2m以下，而且生长缓慢，设计时可以不考虑高跨。包7段地貌以覆盖细石的矮山和粉土平丘为主，还有少量的覆盖有灌木的低洼地段，所占比例分别为覆盖细石的矮山16.4km（占该段15.41%），粉土平丘66km（占该段62.03%），覆盖有灌木的低洼地24km（占该段22.56%）。包8段林地22.4km（占该段15.8%），耕地占13.3km（占该段9.4%），戈壁(草原)106.087km（占该段74.89.4%）。全段为轻冰区平丘地形，导线选用8×JL1/G3A-1250/70钢芯铝绞线，地线一根采用LBGJ-240-20AC型铝包钢绞线，另一根采用OPGW-240复合光缆。导、地线利用防振锤防振，间隔棒采用阻尼间隔棒，导线悬垂串采用双联420kN、双联550kN、三联420kN级合成绝缘子，导线耐张串采用6联550kN级盘型悬式绝缘子，跳线串采用双联160kN级合成绝缘子。全线杆塔均接地，针对处于中、强腐蚀地区，基础及接地钢材设计考虑防腐问题。接地主要采用圆钢接地、铜覆钢接地和模块接地。悬垂塔采用水平排列方式的自立式铁塔，悬垂串采用V型绝缘子串；耐张塔采用干字型塔，跳线串采用鼠笼式刚性跳线，双V型绝缘子串悬挂。全线采用角钢铁塔。1.2工程建设目标按照工程里程...
