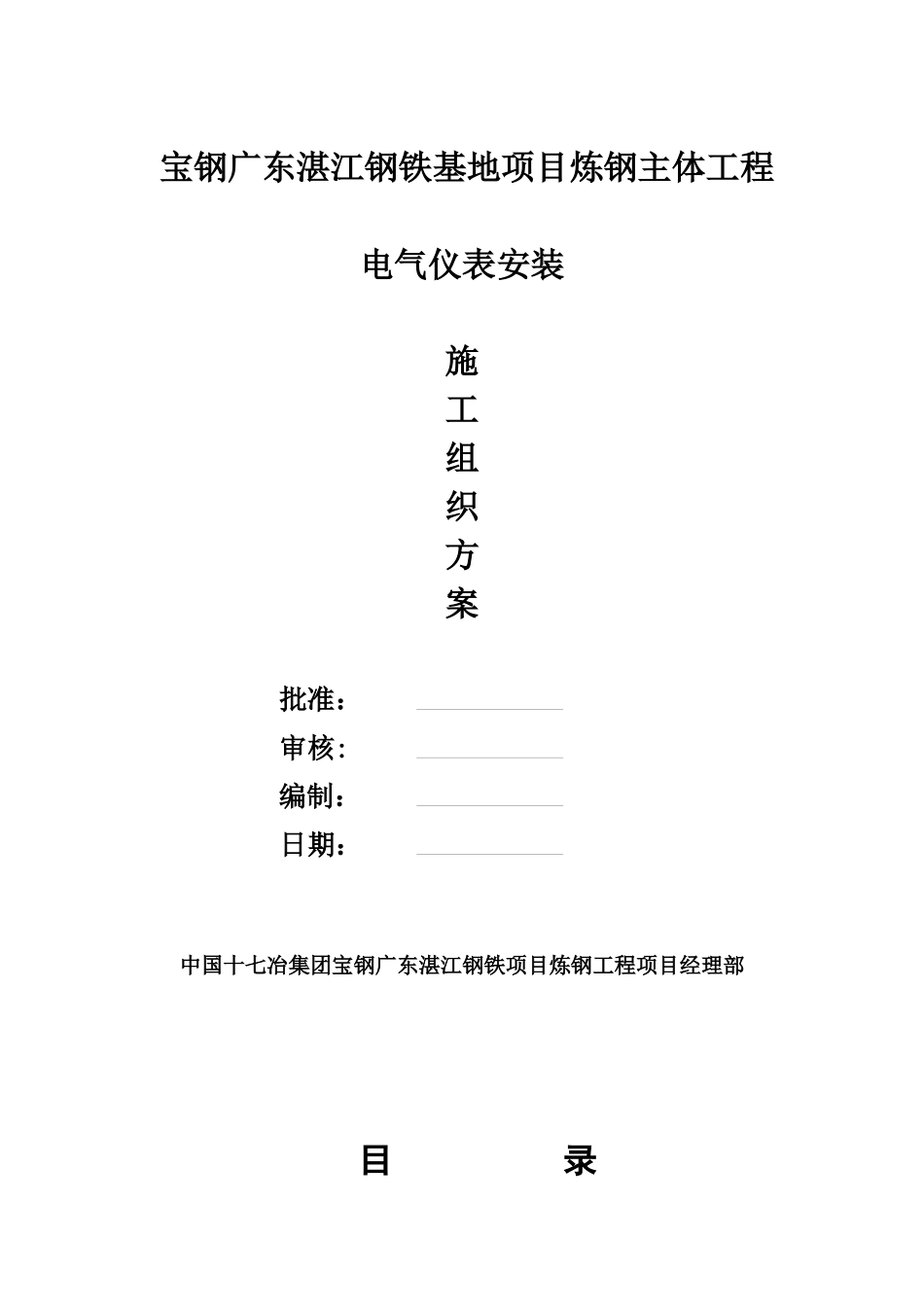

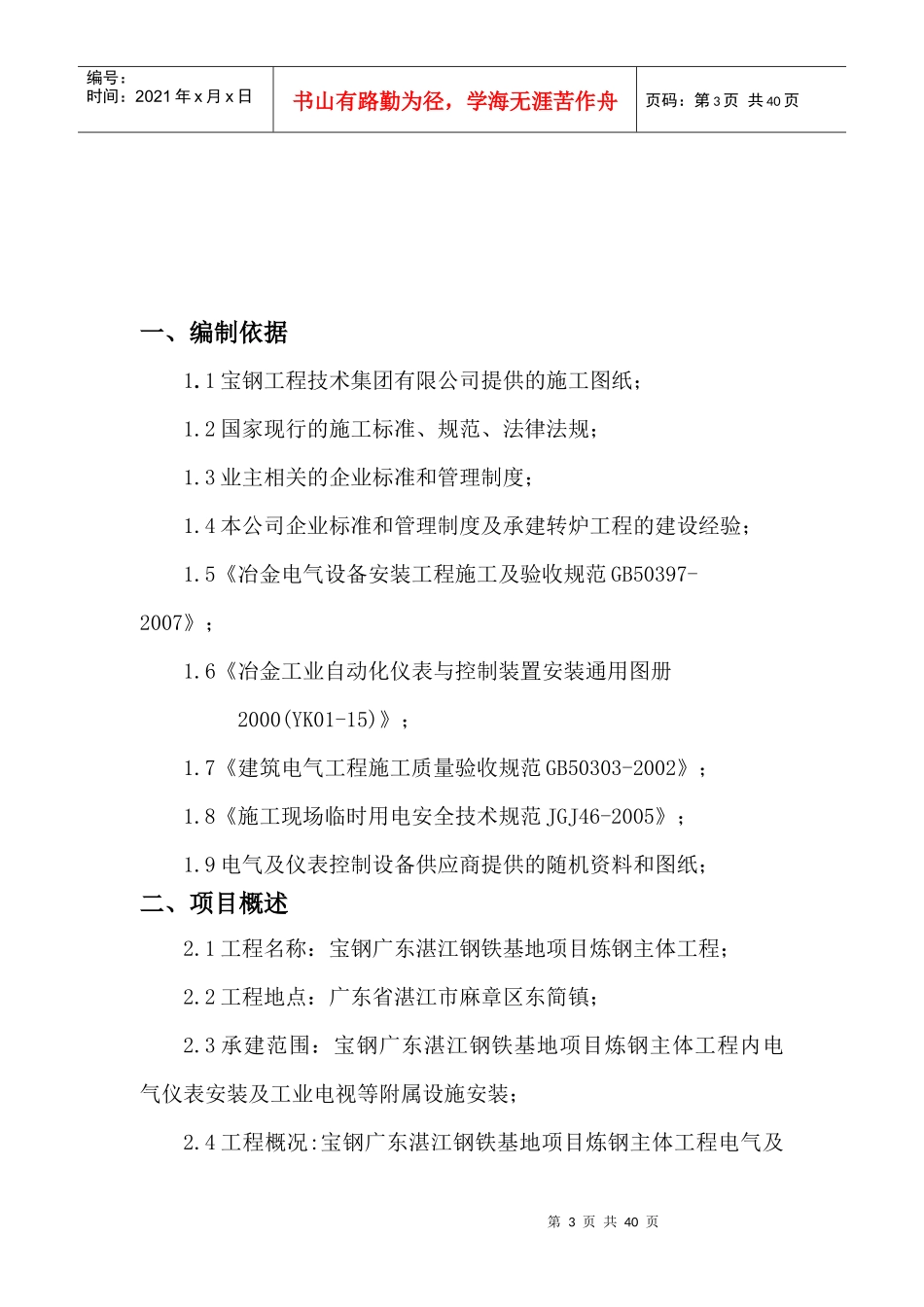

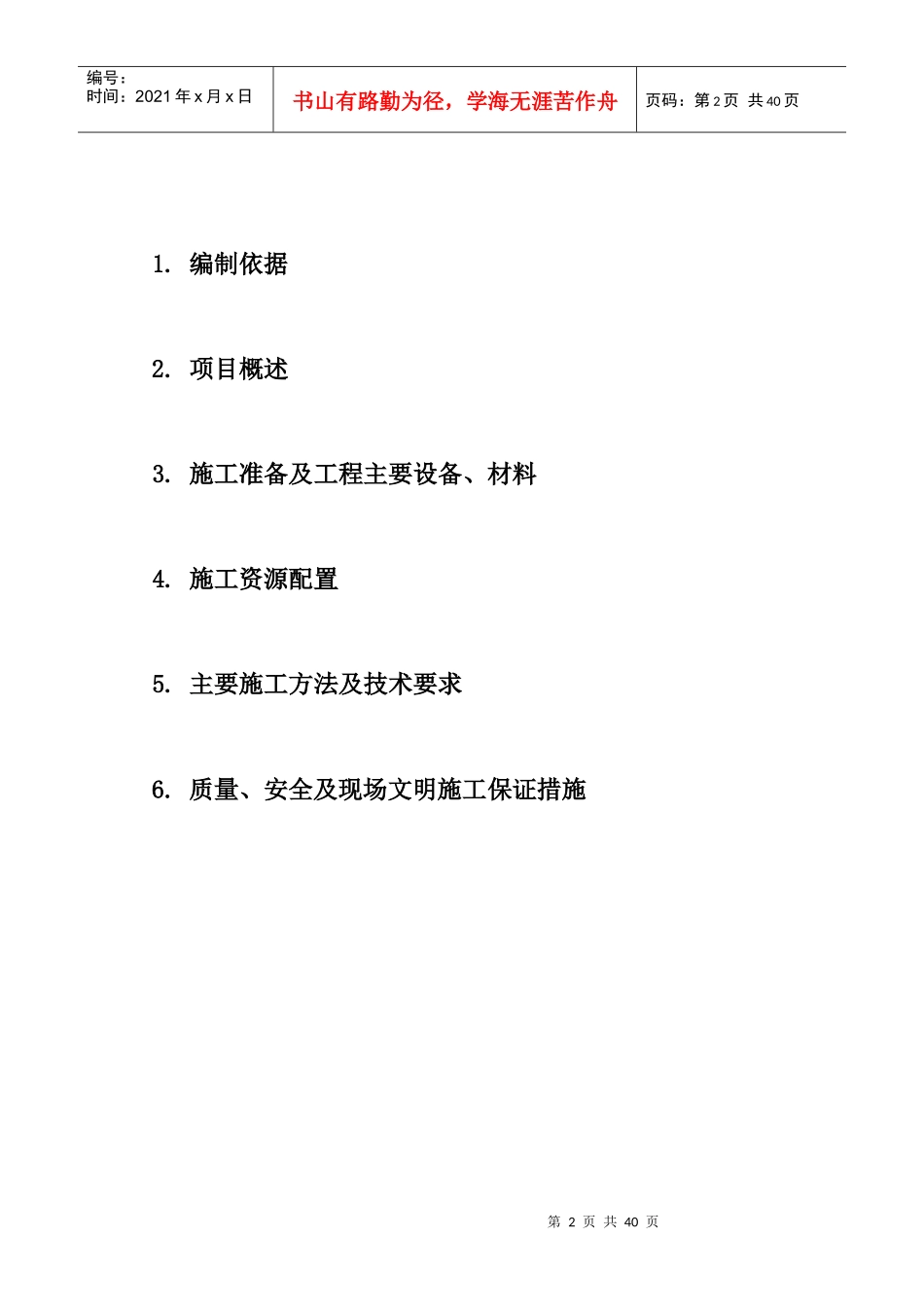

宝钢广东湛江钢铁基地项目炼钢主体工程电气仪表安装施工组织方案批准：审核:编制：日期：中国十七冶集团宝钢广东湛江钢铁项目炼钢工程项目经理部目录第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页1.编制依据2.项目概述3.施工准备及工程主要设备、材料4.施工资源配置5.主要施工方法及技术要求6.质量、安全及现场文明施工保证措施第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页一、编制依据1.1宝钢工程技术集团有限公司提供的施工图纸；1.2国家现行的施工标准、规范、法律法规；1.3业主相关的企业标准和管理制度；1.4本公司企业标准和管理制度及承建转炉工程的建设经验；1.5《冶金电气设备安装工程施工及验收规范GB50397-2007》；1.6《冶金工业自动化仪表与控制装置安装通用图册2000(YK01-15)》；1.7《建筑电气工程施工质量验收规范GB50303-2002》；1.8《施工现场临时用电安全技术规范JGJ46-2005》；1.9电气及仪表控制设备供应商提供的随机资料和图纸；二、项目概述2.1工程名称：宝钢广东湛江钢铁基地项目炼钢主体工程；2.2工程地点：广东省湛江市麻章区东简镇；2.3承建范围：宝钢广东湛江钢铁基地项目炼钢主体工程内电气仪表安装及工业电视等附属设施安装；2.4工程概况:宝钢广东湛江钢铁基地项目炼钢主体工程电气及第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页自动化仪表系统由宝钢工程技术集团有限公司设计，我单位负责炼钢系统的施工。根据设备、材料的供应情况及现场施工条件，合同工期为2013年10月至2016年9月。施工主要包括以下部分：3座350吨复吹转炉、1座双工位LF炉、2座单工位RH炉、2个铁水倒罐站、3套机械搅拌脱硫装置、炼钢主厂房、南北区综合楼、钢铁水罐维修间、炼钢连铸净循环水处理站、OG浊循环水处理站、精炼浊循环水处理站、蓄热器站、铁合金地下料仓、副原料地下料仓及其他配套的公辅设施的电气仪表安装工程、外网电气安装工程等。三、施工准备及工程主要设备、材料3.1、施工准备宝钢广东湛江钢铁基地项目炼钢主体工程建设自开工以来，电气安装积极响应项目部下达的创精品优良工程的要求和号召，认真学习贯彻宝钢湛江炼钢工程各级管理部门对本工程建设的指导思想，组织安排了一支业务过硬、作风正派的施工队伍投入到宝钢湛江炼钢工程中去。同时采取多种形式的宣传和教育，号召广大参建职工要认清形势，全力以赴确保宝钢湛江炼钢工程建设。明确目标和任务，宝钢湛江炼钢工程无小事，事事当作大事抓，同时把宝钢湛江炼钢工程作为企业的生命工程来对待，要千方百计、扎扎实实、精益求精干好宝钢湛江炼钢工程。宝钢湛江炼钢工程建设遵循的总体目标，工艺先进、装备可靠、产品一流、环境优美、确保三高（高速度、高质量、高效益）。在如此高标准、严要求、一流的管理、一流技术氛围下，做好施工前第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页的各项技术准备工作，是干好宝钢湛江炼钢工程的关键。在各级管理部门的领导下，工程技术人员首先从工程的工艺配置出发，进行工程的项目划分、施工任务的明确、施工方案及作业设计的编制，尤其是电气安装工程关键工序的技术准备。做好电气施工图纸的自审和各专业图纸的会审工作，同时多与设计人员沟通，了解设计意图，工程技术人员积极主动去掌握每个主体工程的工期要求，根据设备、材料的供货周期和进场计划，合理编制电气安装施工网络计划。3.2、工程主要设备及材料宝钢广东湛江钢铁基地项目炼钢主体工程电气仪表安装各种成套高压柜约181台、控制柜、低压柜、变频柜等约984台，变压器共计33台，各种钢材约1700吨，桥架约1200吨，电缆敷设约1176公里，滑线安装约9060米，各种动力箱、操作箱盘1400只，各种灯具约6608套。仪表变送器约330台，流量计约191台，热电阻约20只，料位开关约206只，称重装置约50套，工业电视摄像装置约140套，由于蓝图未到，以上实物量仅供参考，具体实物量依蓝图为准。第6页共40页第5页共40页编号：...
