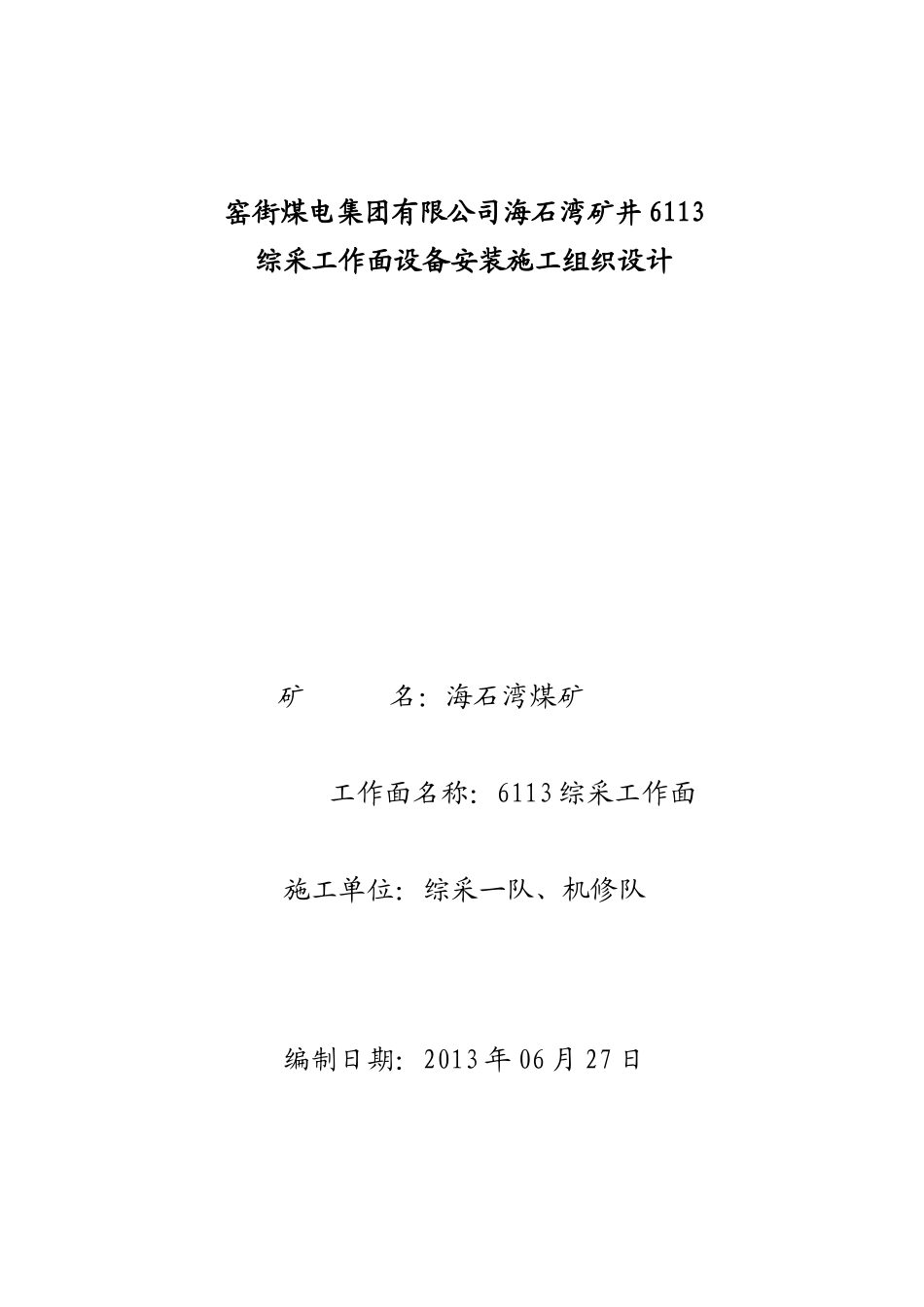

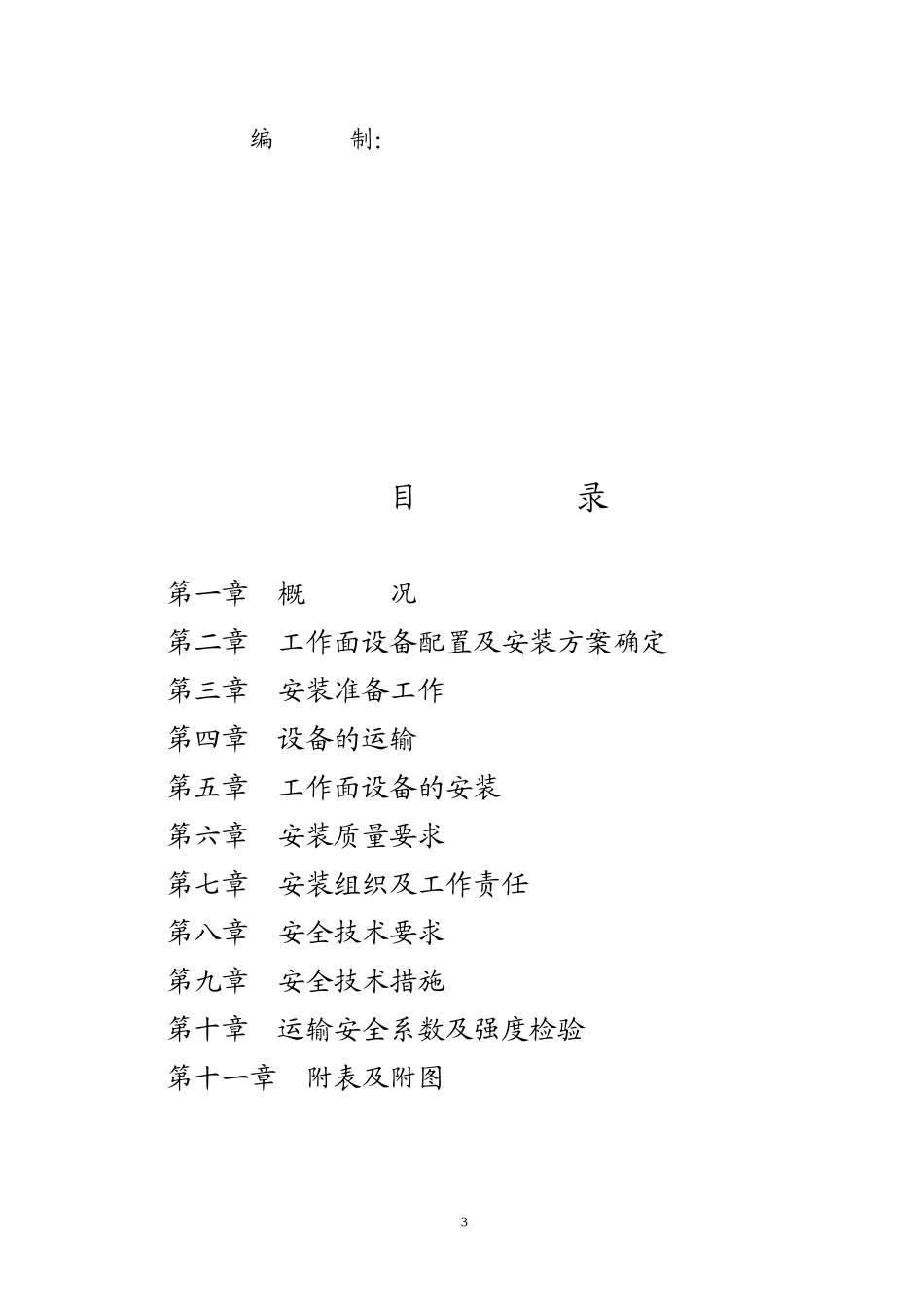

窑街煤电集团有限公司海石湾矿井6113综采工作面设备安装施工组织设计矿名：海石湾煤矿工作面名称：6113综采工作面施工单位：综采一队、机修队编制日期：2013年06月27日编审人员：总工程师：机电副矿长：生产副矿长：安全副矿长：安全管理部：生产技术部：机电运输部：通风灭火部：2编制：目录第一章概况第二章工作面设备配置及安装方案确定第三章安装准备工作第四章设备的运输第五章工作面设备的安装第六章安装质量要求第七章安装组织及工作责任第八章安全技术要求第九章安全技术措施第十章运输安全系数及强度检验第十一章附表及附图36113综采工作面设备安装施工组织设计第一章概况第一节工作面概况6113工作面为一采区煤一层走向长壁工作面，地表位置位于尕桌子山东坡～石草湾沟脑一带，地表标高为2070～2220米，工作面标高为1310～1348米，煤二层以上的覆盖层厚度约760～872米，地表顶部有一趟2008年敷设的高压线经过，其它无任何可保护之建筑物。井下位置及四邻采掘情况：1.6113工作面位于二采区南部边缘，与6223-1工作面重叠布置，工作面分为两个生产系统，各生产系统的进回风上山和出煤系统与6223-1工作面相同，一系统分为三个分层开采，二系统基本沿煤层底板布置，共采两个分层。该工作面设计走向长度平均为1077.073米，回采走向长度平均为999.672米，倾斜宽为121.079米，圈定面积约13.86万m2。42.6113工作面顶部为6223-1工作面，一系统已回采结束，二系统正在回采。北部以6223-1工作面回风顺槽为界，东部以6223-1切眼为界，距Fh-4断层85～151米左右，南部与一、二采区煤柱为邻，西部与二采区运输石门相连。为使该工作面安全、顺利安装，特编制设备安装施工组织设计。第二节工作面设备安装布置简介6113工作面采煤、运输、供电系统共设计安装设备122台，总装机容量1860KW，安装敷设电缆5200M（其中高压电缆2200M,低压电缆3000M）。安装液压支架120架（其中基本支架114架，过渡支架6架，端头支架1架，超前支架1副）,液压主管路400M。支架安装吨位23.5×114＋30×6＋55+65＝2979吨，前部溜子和转载机215吨，采煤机80吨，工作面安装设备总重量为3274吨，装车约320辆。工作面安装的主要设备和数量（见工作面安装设备明细表）（1）ZYT18000/22/40型端头支架一副。（2）ZFG7200/23/35H型过渡支架6架（机头、机尾各3架）。（3）ZF6800/23/42型液压支架，基本支架114架。（4）ZCZ24000/22/40型超前支架一副（5）SGZ800/800型中双链刮板输送机一台。（6）MG500/1180-WD型交流电牵引采煤机一台。（7）SZZ900/400型中双链刮板转载机和PLM2000型破碎机各一台。（8）DSJ120/63/2×90型可伸缩胶带输送机两台（带自移装置）。5（9）BRW400/31.5型乳化液泵站一套（两泵一箱），BPW400/16型喷雾泵站一套。（10）2000KVA/6/3.3KV型移动变电站两台。（11）设备列车一组。第二章工作面设备安装方案确定本次安装支架采用地面解体装车，运输至回风顺槽后，在工作面上出口利用变形金刚组装完毕，自上出口整架运输至切眼，在切眼内敷设专用轨道，整架竖向自上而下运输，到位后调向自下而上安装就位的方案。其它设备地面解体后运到1785平硐、副井、1250运输大巷、1250运输石门延伸巷、6113下运输顺槽、6113施工巷、6113回风顺槽、6113工作面上出口、切眼。转载机、破碎机、设备列车从进风系统运输至安装地点，待端头支架、超前支架安装就位后与工作面液压支架平行安装。本工作面不安装端尾支架，在上出口架设长钢梁支护以代替端尾支架。第三章安装准备工作第一节地面调试安装前在地面对采煤机、刮板机、转载机、破碎机、皮带机、乳化泵、喷雾泵、电气设备列车以及端头支架进行组装调试，调试正常后按设备安装次序编号，解体装车运入井下安装。此项工作由机运部负责，机修队具体实施。第二节安装所需设备、工具、材料、配件的准备设备安装期间所需设备、工具、材料、配件等由相关队自行准备，6机运部统一协调，必须及早着手安排，保证设备、工器具等完好，材料、配件齐全。第三节工作面两道及运输线路的调整清理运输队负责对运输顺槽、施工巷、回风顺槽的轨道进行调整，轨道面到巷道顶部有效高度不小于2.5...
