气模大棚电气安装工程施工方案XXXX年6月26日VIP免费

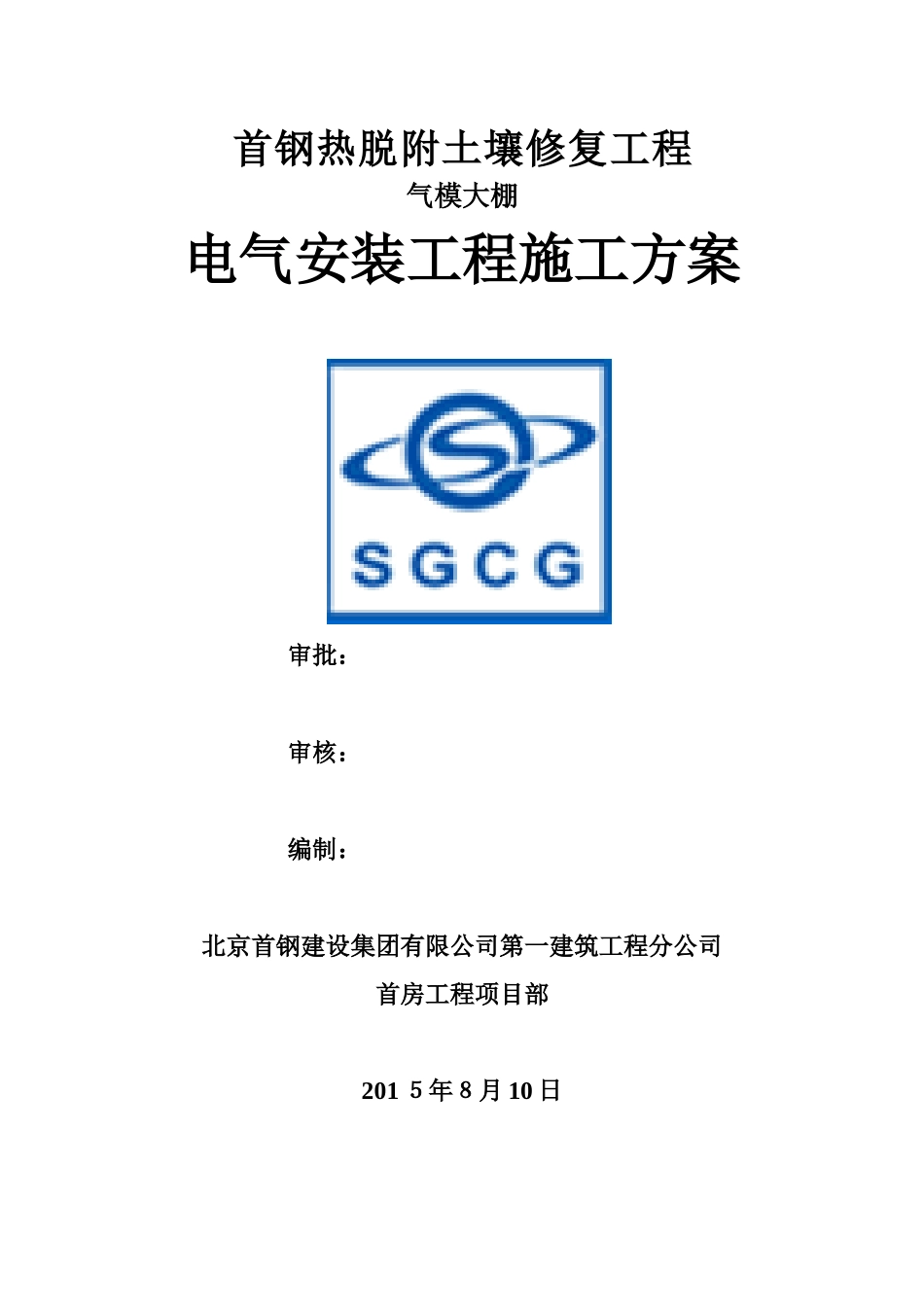

首钢热脱附土壤修复工程气模大棚电气安装工程施工方案审批：审核：编制：北京首钢建设集团有限公司第一建筑工程分公司首房工程项目部201５年８月10日第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页目录第一章编制依据……………………………………………3第二章工程说明……………………………………………4第三章施工组织结构及岗位职责…………………………5第四章主要施工机械设备配置…………………………9第五章技术及质量控制保证措施……………………………10第六章质量检验……………………………………………23第七章分项工程质量标准及施工通病预防措施…………25第八章安全、文明施工及消防措施………………………34第九章其它…………………………………………………35第一章编制依据第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页1、首钢热脱附土壤修复工程大棚工程施工合同（协议书）及招标文件；2、首钢热脱附土壤修复工程大棚工程电气施工图纸02-0500D10-3。3、国家和北京市现行有关工程施工和验收的标准、规范、规程、图集；3－1、《建筑工程施工质量验收统一标准》(GB50300-2001)；3－2、《建筑电气安装工程施工质量验收规范》（GB50303-2002）；3－3、《电气装置安装工程电气设备交接试验标准》(GBJ150-2006)；3－4、《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)；3－5、《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)；3－6、《建筑安装分项施工工艺标准》（DBJ01-26-2003）；3－7、《建筑工程资料管理规程》（DBJ01-51-2003）；3－8、建筑施工安全检查标准JGJ59-99；3－9、施工现场临时用电安全技术规程JGJ46-2005；3－10、北京市现行建筑标准图集。4、我国现行的安全生产、文明施工、环保及消防等有关规定，以及北京市建筑工程施工现场安全标准、管理标准。第二章工程说明2.1工程概况：第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页工程名称：首钢热脱附土嚷修复工程建设单位：设计单位：北京首钢国际工程技术有限公司质监单位：安监单位：监理单位：北京诚信工程监理有限公司总包单位：北京首钢建设集团有限公司《一公司》建设规模：总建筑面积约8100㎡。合同工期：日历天本项目为首钢厂区工程位于北京市石景山区，座落在石景山中心区。本合同工程规模为总建筑面积8100㎡(其中气膜大棚、二期气膜大棚）建筑面积约为8100㎡。2.3电源及负荷：本工程建筑内电机、正压送风机和疏散照明为二级负荷，其余负荷为三级。从小区变电所引1路低压电源。在地下一层设二个配电室，电源电缆埋地引入。二级负荷为两路供电在末端自投。2.4低压配电系统：低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。2.5照明系统：照明系统包括一般照明和应急照明。一般电气配线采用铜芯交联聚乙烯电力电缆及聚氯乙烯导线。消防设施配电采用阻燃电缆或导线。户内支路配线穿PVC管，其余均采用穿钢管，明敷时采用镀锌钢管。应急照明线路在墙体和楼板内暗敷。2.6动力系统本工程在地下一层设二个配电室，电源电缆由小区变电所埋地引入。二级负荷为两路供电，末端自投。低压电缆采用YJV-0.6/1KV铜芯交联聚乙烯电力电缆，消防设施配电电缆采用ZR-YJV-0.6/1KV阻燃铜芯电缆。电缆沿桥架和穿线管敷设。双路电源供电的两根电缆分槽敷设，电缆槽采用防火封闭式金属线槽。2.7防雷及接地系统第5页共38页第4页共38页工程经理土建施工管理员专业施工管理员安全保卫员编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页本工程按照二类建筑物设置防雷保护措施。利用四根柱子主筋（Ф大于10）焊接作为引下线，利用基础钢筋作为接地极，作为引下线的柱子钢筋与避雷带和接地极焊接。并与引下线焊接，所有突出屋面的金属均应与避雷带连结。在引下线地下0.8米处分别预留电阻测试板和人工接地连接板。本建...
