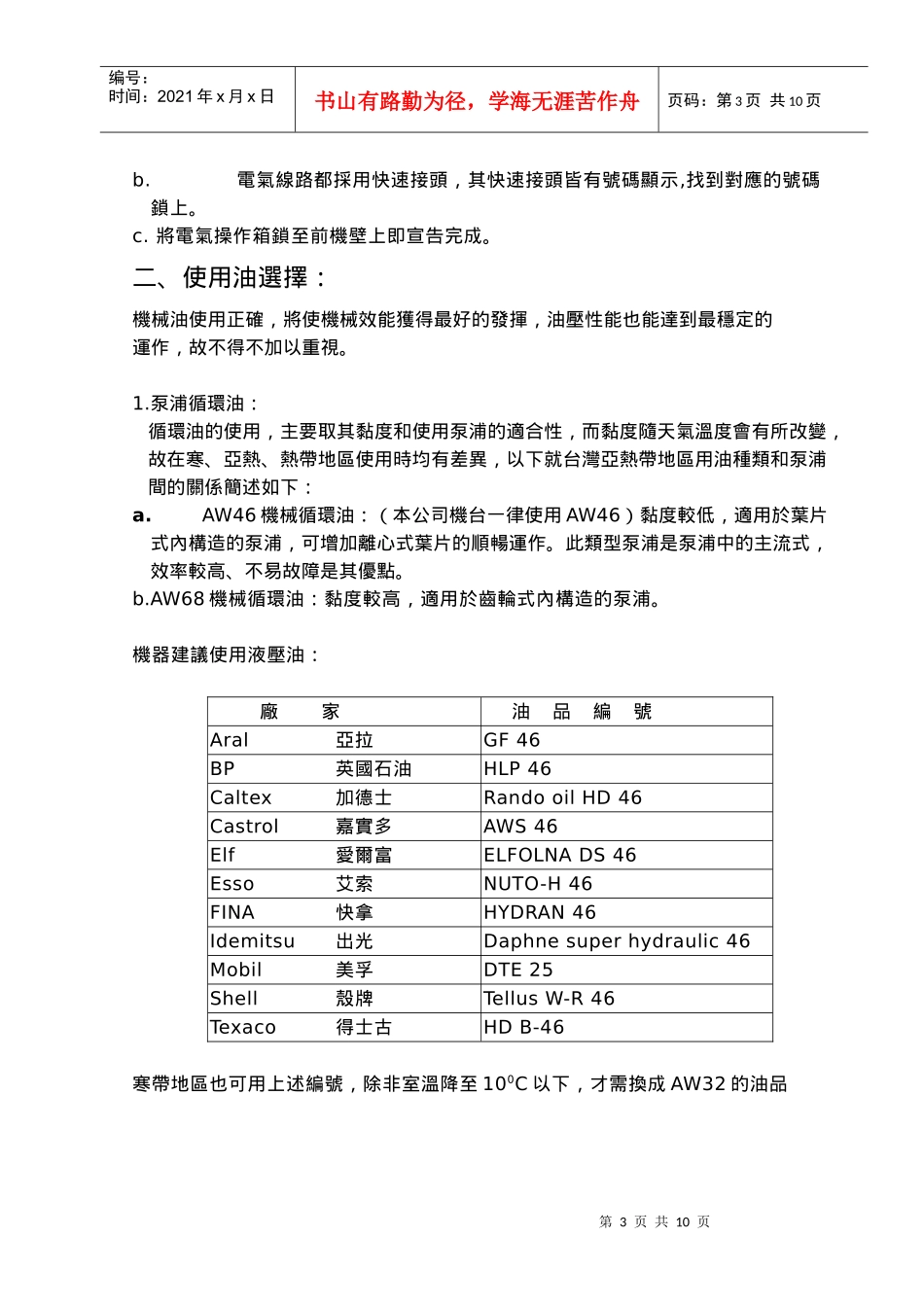

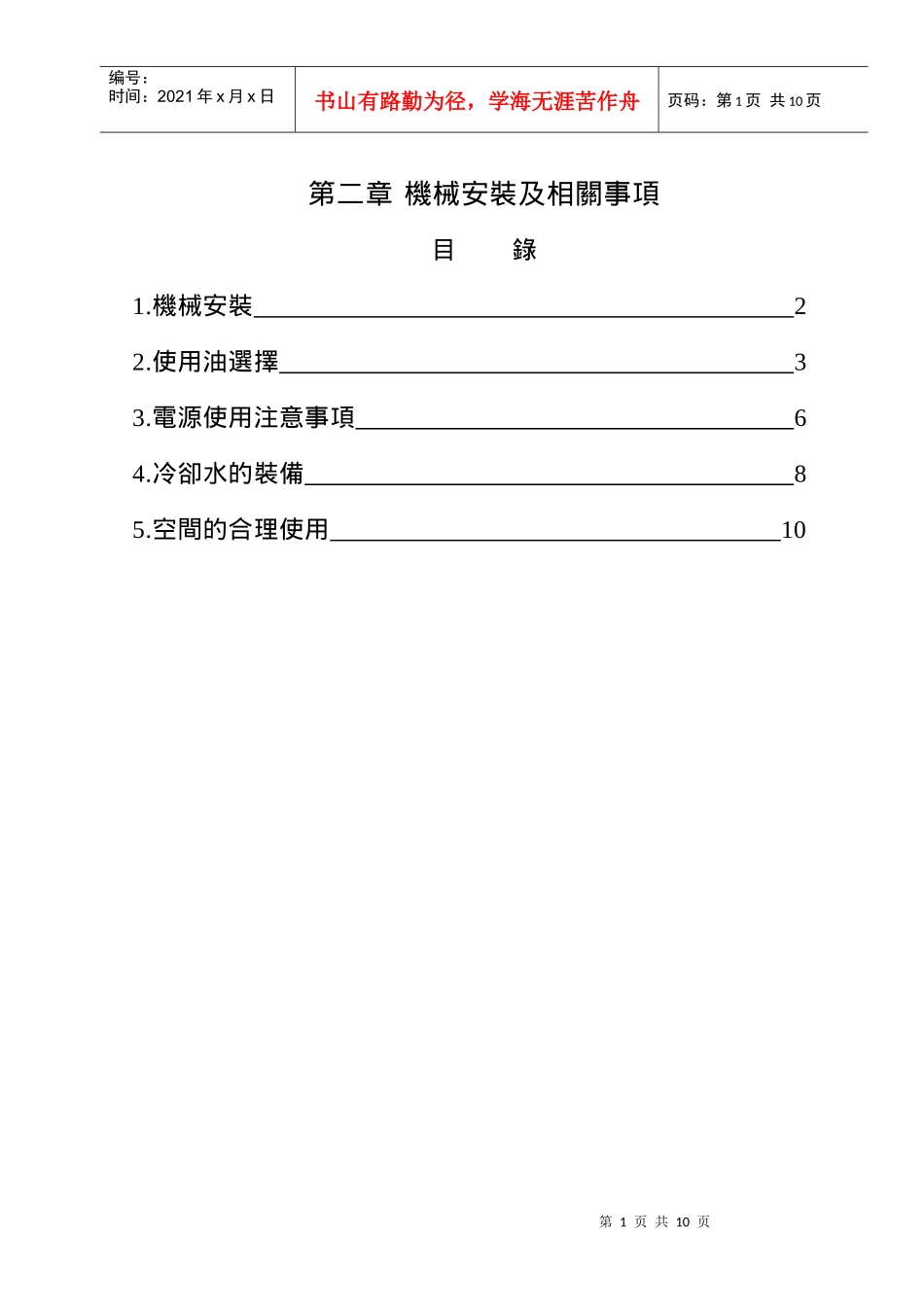

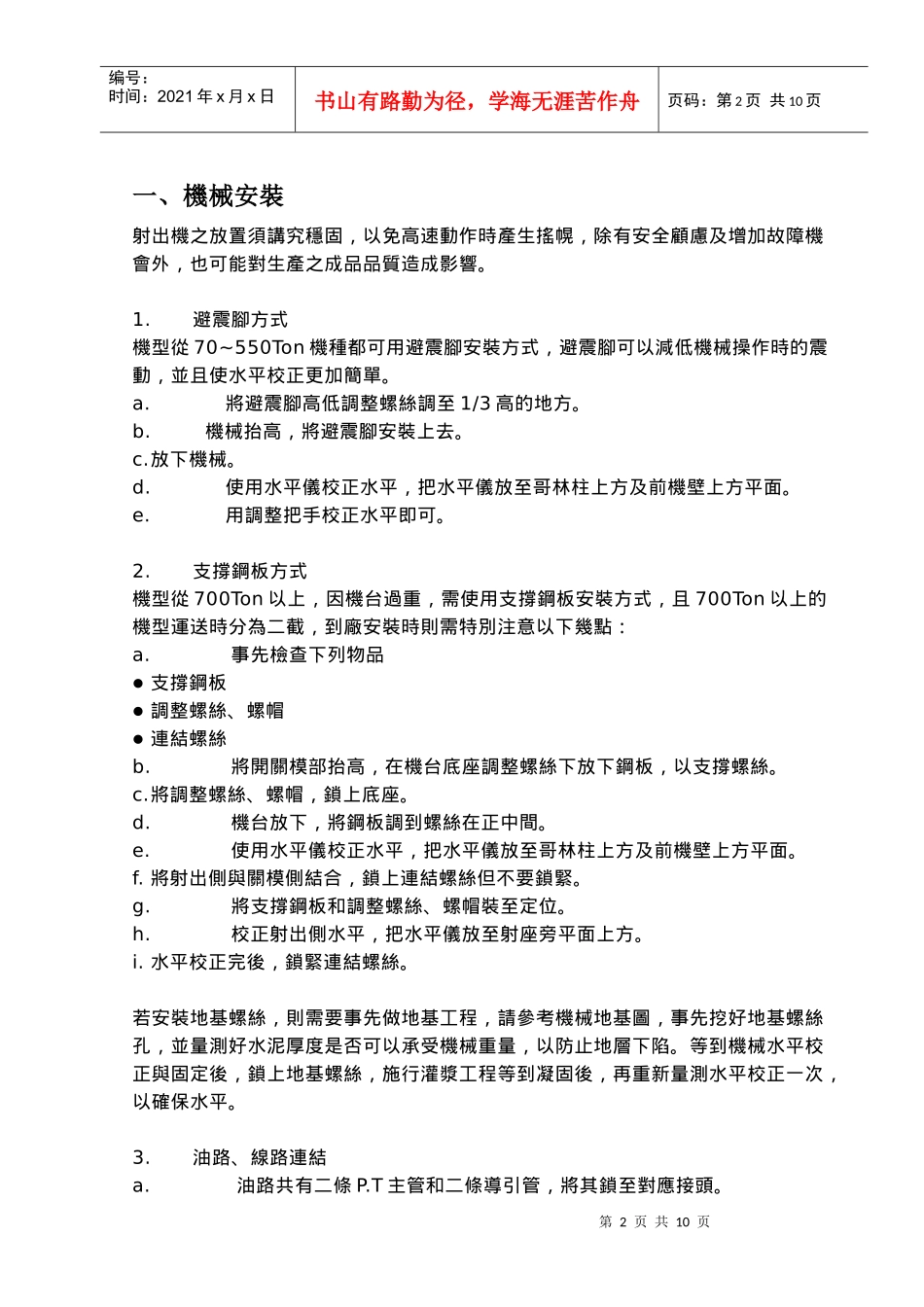

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第二章機械安裝及相關事項目錄1.機械安裝22.使用油選擇33.電源使用注意事項64.冷卻水的裝備85.空間的合理使用10第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、機械安裝射出機之放置須講究穩固，以免高速動作時產生搖幌，除有安全顧慮及增加故障機會外，也可能對生產之成品品質造成影響。1.避震腳方式機型從70~550Ton機種都可用避震腳安裝方式，避震腳可以減低機械操作時的震動，並且使水平校正更加簡單。a.將避震腳高低調整螺絲調至1/3高的地方。b.機械抬高，將避震腳安裝上去。c.放下機械。d.使用水平儀校正水平，把水平儀放至哥林柱上方及前機壁上方平面。e.用調整把手校正水平即可。2.支撐鋼板方式機型從700Ton以上，因機台過重，需使用支撐鋼板安裝方式，且700Ton以上的機型運送時分為二截，到廠安裝時則需特別注意以下幾點：a.事先檢查下列物品支撐鋼板調整螺絲、螺帽連結螺絲b.將開關模部抬高，在機台底座調整螺絲下放下鋼板，以支撐螺絲。c.將調整螺絲、螺帽，鎖上底座。d.機台放下，將鋼板調到螺絲在正中間。e.使用水平儀校正水平，把水平儀放至哥林柱上方及前機壁上方平面。f.將射出側與關模側結合，鎖上連結螺絲但不要鎖緊。g.將支撐鋼板和調整螺絲、螺帽裝至定位。h.校正射出側水平，把水平儀放至射座旁平面上方。i.水平校正完後，鎖緊連結螺絲。若安裝地基螺絲，則需要事先做地基工程，請參考機械地基圖，事先挖好地基螺絲孔，並量測好水泥厚度是否可以承受機械重量，以防止地層下陷。等到機械水平校正與固定後，鎖上地基螺絲，施行灌漿工程等到凝固後，再重新量測水平校正一次，以確保水平。3.油路、線路連結a.油路共有二條P.T主管和二條導引管，將其鎖至對應接頭。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页b.電氣線路都採用快速接頭，其快速接頭皆有號碼顯示,找到對應的號碼鎖上。c.將電氣操作箱鎖至前機壁上即宣告完成。二、使用油選擇：機械油使用正確，將使機械效能獲得最好的發揮，油壓性能也能達到最穩定的運作，故不得不加以重視。1.泵浦循環油：循環油的使用，主要取其黏度和使用泵浦的適合性，而黏度隨天氣溫度會有所改變，故在寒、亞熱、熱帶地區使用時均有差異，以下就台灣亞熱帶地區用油種類和泵浦間的關係簡述如下：a.AW46機械循環油：（本公司機台一律使用AW46）黏度較低，適用於葉片式內構造的泵浦，可增加離心式葉片的順暢運作。此類型泵浦是泵浦中的主流式，效率較高、不易故障是其優點。b.AW68機械循環油：黏度較高，適用於齒輪式內構造的泵浦。機器建議使用液壓油：廠家油品編號Aral亞拉GF46BP英國石油HLP46Caltex加德士RandooilHD46Castrol嘉實多AWS46Elf愛爾富ELFOLNADS46Esso艾索NUTO-H46FINA快拿HYDRAN46Idemitsu出光Daphnesuperhydraulic46Mobil美孚DTE25Shell殼牌TellusW-R46Texaco得士古HDB-46寒帶地區也可用上述編號，除非室溫降至100C以下，才需換成AW32的油品第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页b.油量請保持在上限藍色標示線及下限紅色標示線之間。關於油液之更換依據，茲列下列作為參考，其中以污染度為重要項目，射出機為密閉系統，污染源是以油缸內之金屬磨擦粉末以及油封老化的碎屑為主，可以增加油缸設計精度及材質選用的正確度改善，增加耐磨環的設計也能減少金屬磨擦情形，此外好的油封須具備規格準確、耐熱、耐磨擦的特性，選用時勿以劣品充數，對油的品質及壽命均有不良影響。檢驗項目不良狀態黏度變化-10%以上透明度混濁水分或者白濁狀態不溶分(塑膠殘渣、炭灰、金屬粉)0.05%以上顏色顯著變化另外關於油的黏度和油溫也有密切關連，以攝氏45。C是最適值，油的黏度最適中，且最不易變質，可延長使用年限，如有機械異常高熱情況，不但易使油封損壞導至漏油，也易使油的黏度降低，改善方法是每年夏初清理一次冷卻器的水垢，如仍不理想，則應請維修人員計算...
