机械制造技术基础课程设计指导书VIP免费

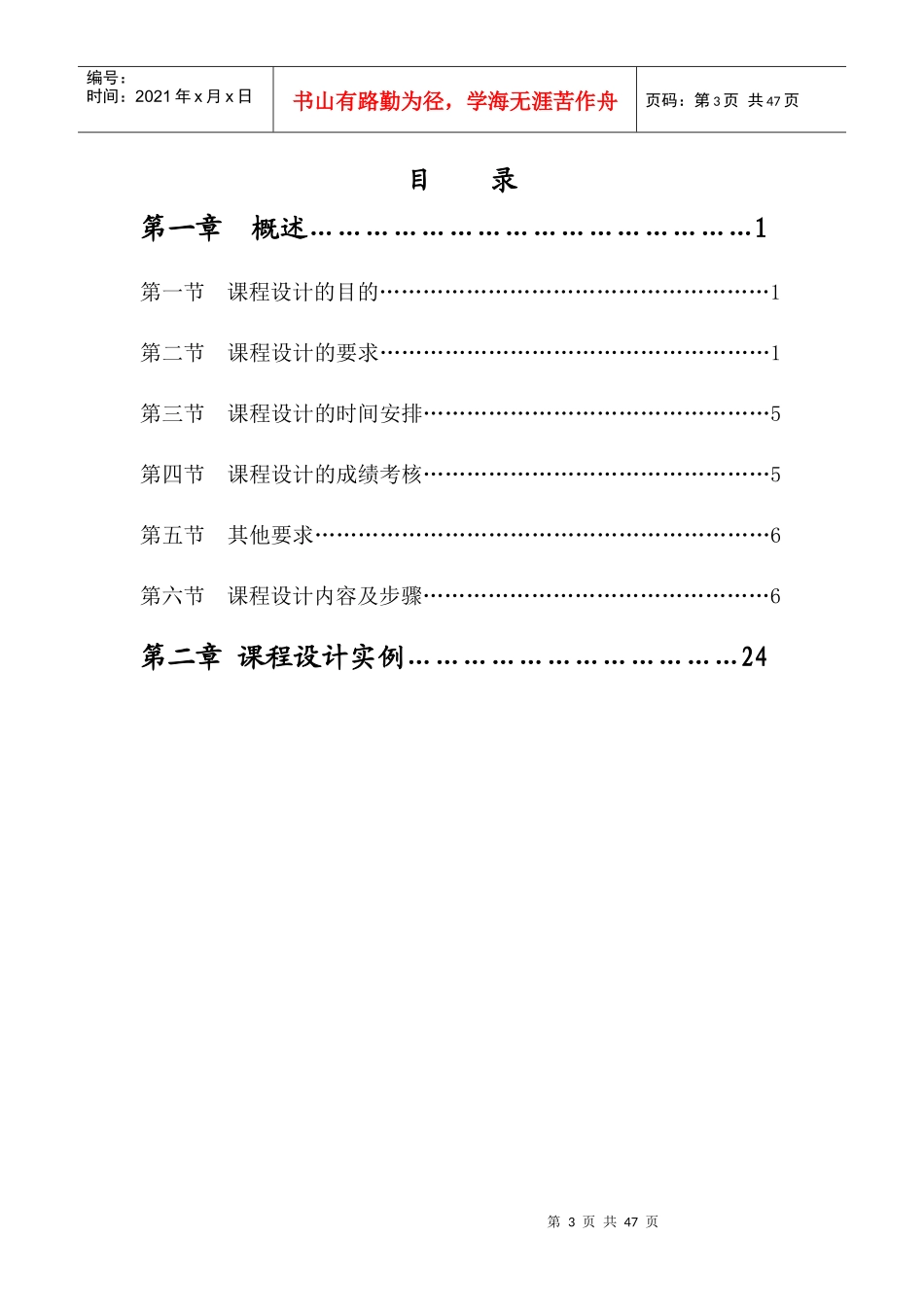

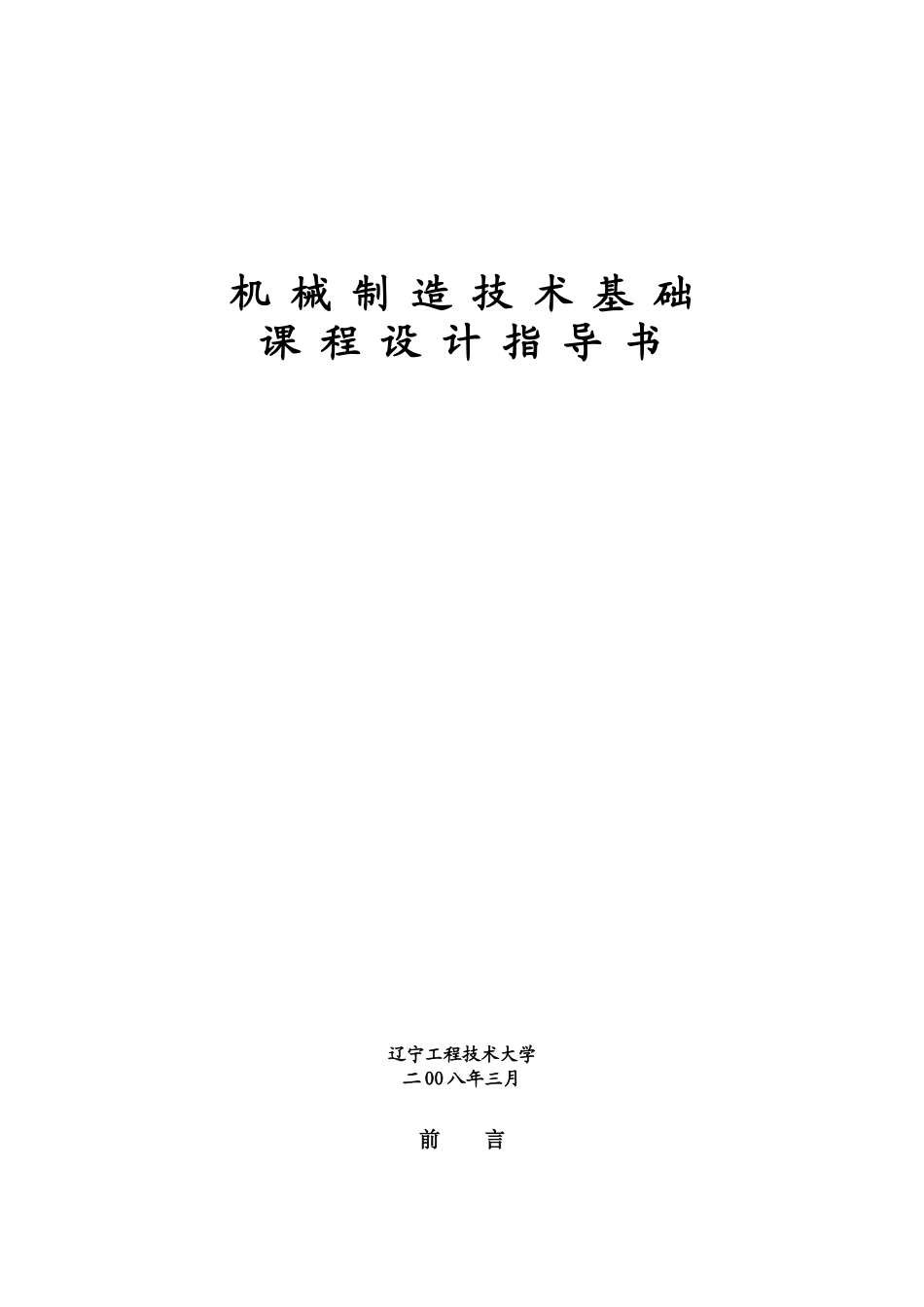

机械制造技术基础课程设计指导书辽宁工程技术大学二OO八年三月前言第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页目录第一章概述…………………………………………1第一节课程设计的目的………………………………………………1第二节课程设计的要求………………………………………………1第三节课程设计的时间安排…………………………………………5第四节课程设计的成绩考核…………………………………………5第五节其他要求………………………………………………………6第六节课程设计内容及步骤…………………………………………6第二章课程设计实例………………………………24第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页第一章概述第一节课程设计的目的本课程设计是重要的实践教学环节之一。是在完成生产实习，学完机械制造技术基础和其它专业课程之后进行的。学生通过该课程设计，将所学理论与生产实践相结合，得到解决问题和分析问题能力的初步培养,另外也为以后搞好毕业设计、走上工作岗位进行一次综合训练。通过该课程设计，学生应在下述各方面得到锻炼：1．使学生具有制定工艺规程的初步能力。能综合运用机械制造技术基础和其他课程的基本理论和方法，正确的制定一个零件的机械加工工艺规程。2．具有设计专用夹具的初步能力，提高结构设计能力。3．结合工艺设计内容，能够熟练的应用工艺计算方法，正确的进行工艺计算，如工艺参数、切削力、切削功率、切削速度、定位误差、夹紧力等。4．进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。5．通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。第二节课程设计的要求机械制造技术基础课程设计题目一律定为：××零件的机械加工工艺规程及工艺装备设计。课程设计题目由指导教师指定，经教研室主任审查签字后发给学生。生产纲领为中批或大批生产。设计的要求包括如下几个部分：1．绘制零件图1张2．毛坯图1张第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页3．编制机械加工工艺过程综合卡片1张4．编制零件的机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1张5．绘制夹具装配图（A0或A1）1张6．绘制夹具体零件图1张7．编写课程设计说明书（约6000——8000字）。1份说明书主要包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评价与结论（7）．体会与展望（8）．参考文献课程设计说明书格式见附录1第三节课程设计的时间安排本课程设计要求在3周内完成。1.第l～2天查资料，熟悉题目阶段。2.第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的工艺过程综合卡片和机械加工工艺卡片。3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。4．第11～13天，完成夹具总装图的绘制。5．第14～15天，零件图的绘制。6．第16～18天，整理并完成设计说明书的编写。7．第19天，完成图纸和说明书的输出打印。8．第20～21天，答辩第四节课程设计成绩的考核第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页课程设计的全部图纸及说明书应有设计者及指导教师的签字。未经指导教师签字的设计，不能参加答辩。由相应教师组成答辩小组，设计者本人应首先对自己的设计进行5分钟的讲解，然后进行答辩。每个学生的答辩总时间，一般不超过15分钟。课程设计成绩根据平时的工作情况，工艺分析的深入程度，工艺装备的设计水平，图纸的质与量，独立工作能力以及答辩情况等综合衡量，由答辩小组讨论评定。成绩评定采用五级分制，即优秀、良好、中等、...
