杏北1101转油站系统工程施工组织设计VIP免费

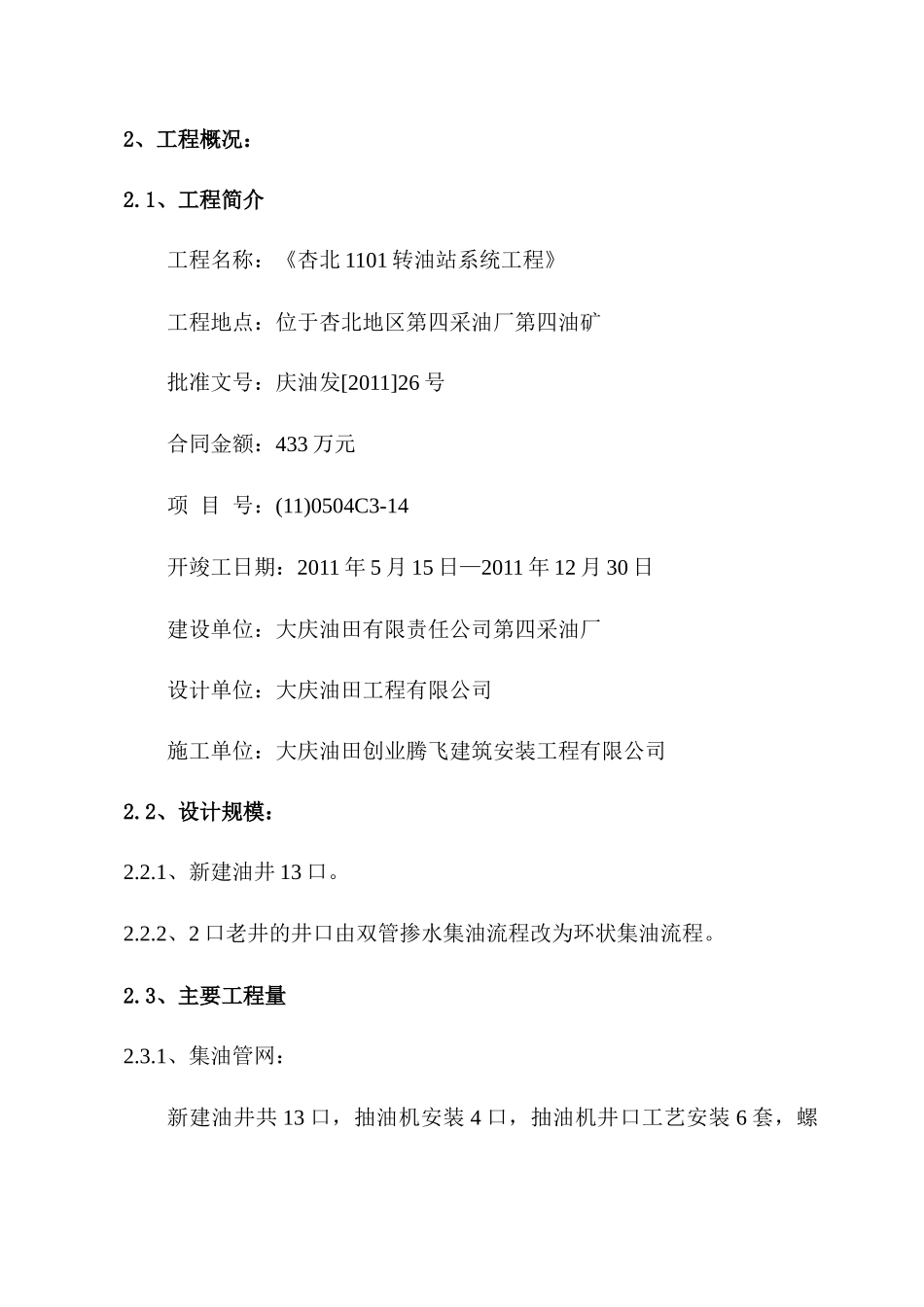

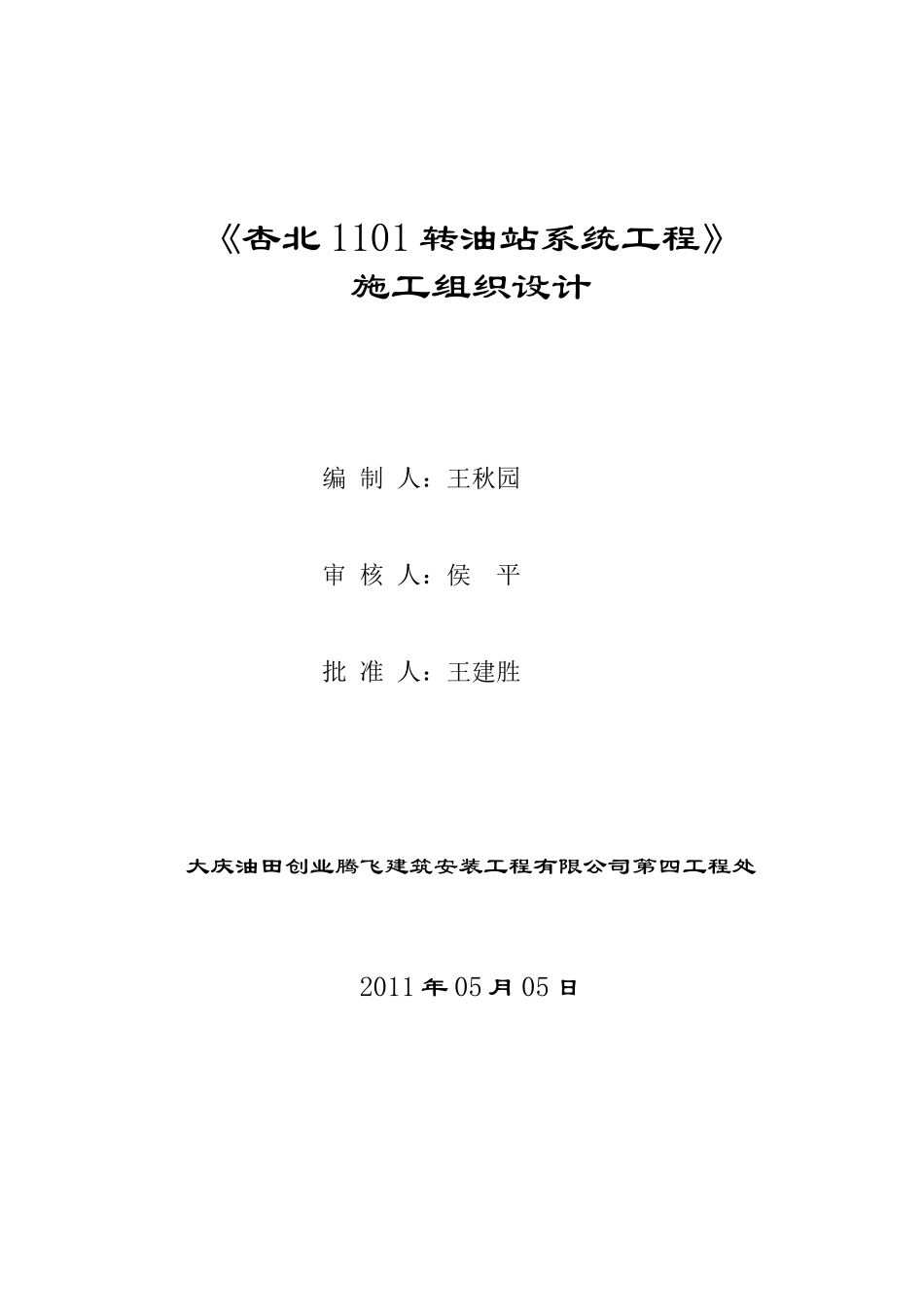

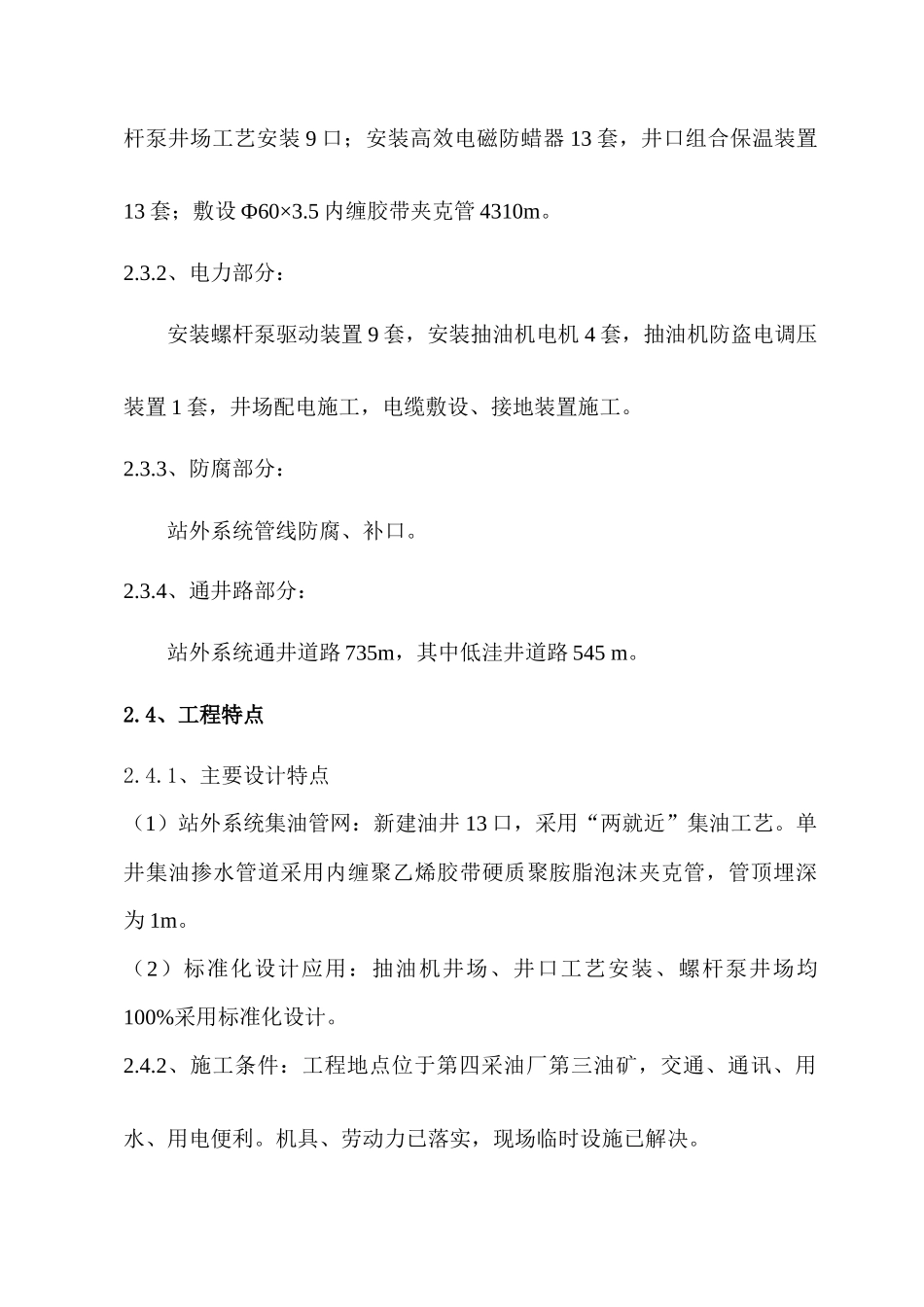

《杏北1101转油站系统工程》施工组织设计编制人：王秋园审核人：侯平批准人：王建胜大庆油田创业腾飞建筑安装工程有限公司第四工程处2011年05月05日2、工程概况：2.1、工程简介工程名称：《杏北1101转油站系统工程》工程地点：位于杏北地区第四采油厂第四油矿批准文号：庆油发[2011]26号合同金额：433万元项目号：(11)0504C3-14开竣工日期：2011年5月15日—2011年12月30日建设单位：大庆油田有限责任公司第四采油厂设计单位：大庆油田工程有限公司施工单位：大庆油田创业腾飞建筑安装工程有限公司2.2、设计规模：2.2.1、新建油井13口。2.2.2、2口老井的井口由双管掺水集油流程改为环状集油流程。2.3、主要工程量2.3.1、集油管网：新建油井共13口，抽油机安装4口，抽油机井口工艺安装6套，螺杆泵井场工艺安装9口；安装高效电磁防蜡器13套，井口组合保温装置13套；敷设Ф60×3.5内缠胶带夹克管4310m。2.3.2、电力部分：安装螺杆泵驱动装置9套，安装抽油机电机4套，抽油机防盗电调压装置1套，井场配电施工，电缆敷设、接地装置施工。2.3.3、防腐部分：站外系统管线防腐、补口。2.3.4、通井路部分：站外系统通井道路735m，其中低洼井道路545m。2.4、工程特点2.4.1、主要设计特点（1）站外系统集油管网：新建油井13口，采用“两就近”集油工艺。单井集油掺水管道采用内缠聚乙烯胶带硬质聚胺脂泡沫夹克管，管顶埋深为1m。（2）标准化设计应用：抽油机井场、井口工艺安装、螺杆泵井场均100%采用标准化设计。2.4.2、施工条件：工程地点位于第四采油厂第三油矿，交通、通讯、用水、用电便利。机具、劳动力已落实，现场临时设施已解决。2.4.3、工程施工特点大部分油井为搭接井，每口井投产时需所有搭接井管线全部施工完才能投产。施工区域大部分位于耕地内，施工时受征地面积限制，工作面较小。3、施工部署为实现施工的计划性和管理的科学性，克服施工的盲目混乱现象，做好文明施工，使整个过程得到合理的安排和控制，做到均衡施工和连续施工，根据工程特点、设计要求和施工程序，做好施工准备工作，建立精干的项目管理组织机构，选择科学合理的施工方案、技术措施，并编制切实可行的施工机械计划、施工材料计划以及施工总平面布置图等，以保证工程优质、高效、按期地完成。3.1、项目管理组织机构项目经理：王建胜技术负责人：侯平材料负责人：刘学军质保工程师：闫晓峰工艺安装施工员：吴广彬电气仪表施工员：王文杰调度员：腾以双资料员：王秋园预算员：张学军探伤员：刘树成安全员：刘凤军施工队伍：（1）、工艺队伍：腾飞四处管道三队队长：宋传祥技术员：邢世春（2）、电气仪表施工队伍：腾飞四处电工队队长：彦景泉技术员：于晓森（3）、抽油机安装队伍：腾飞四处抽油机安装队队长：曲耀先技术员：张强（4）、腾飞四处综合队队长：卢喜贵技术员：谢金庆3.2、项目的质量、进度、安全、及成本目标3.2.1、项目质量目标：工程质量符合设计及规范要求，运行安全可靠；用户满意率100%；工程质量达到合格标准。3.2.2、项目进度目标：在合同工期内完成所承担的全部工作量。3.2.3、项目安全目标：杜绝爆炸、火灾事故和危险品的丢失，防止一切伤害事故和中毒事故，实现人员零伤害。3.2.4、项目成本目标：工程成本节约率控制在3%—5%之间。3.3、施工准备3.3.1、技术准备：（1）根据工程特点和施工图纸，编制科学合理的施工组织设计。（2）强化图纸会审工作，掌握设计内容、技术要求，了解设计意图，并检查图纸中各专业之间是否有错、漏、碰、缺，图纸与说明书是否一致，图纸中的尺寸、标高、轴线、预留孔、预埋件有无错误和矛盾。（3）根据施工图纸和现场情况，编制切合实际的施工总平面布置图。（4）根据施工定额，按分部、分项工程、各道工序任务所需的工种、工时、材料和机械台班编制施工图预算。3.3.2、现场准备：按照施工平面图进行施工测量，进行施工场地的初步平整，搭设施工临时设施，保证施工现场的“四通一平”。3.3.3、其它准备：（1）做好设备、管线及配件、施工机械和工具等物资准备工作，并按照合同要求落实定货情况、供货日期和进场日期。（2）选派业务能力强实践管理经验丰富的项...
