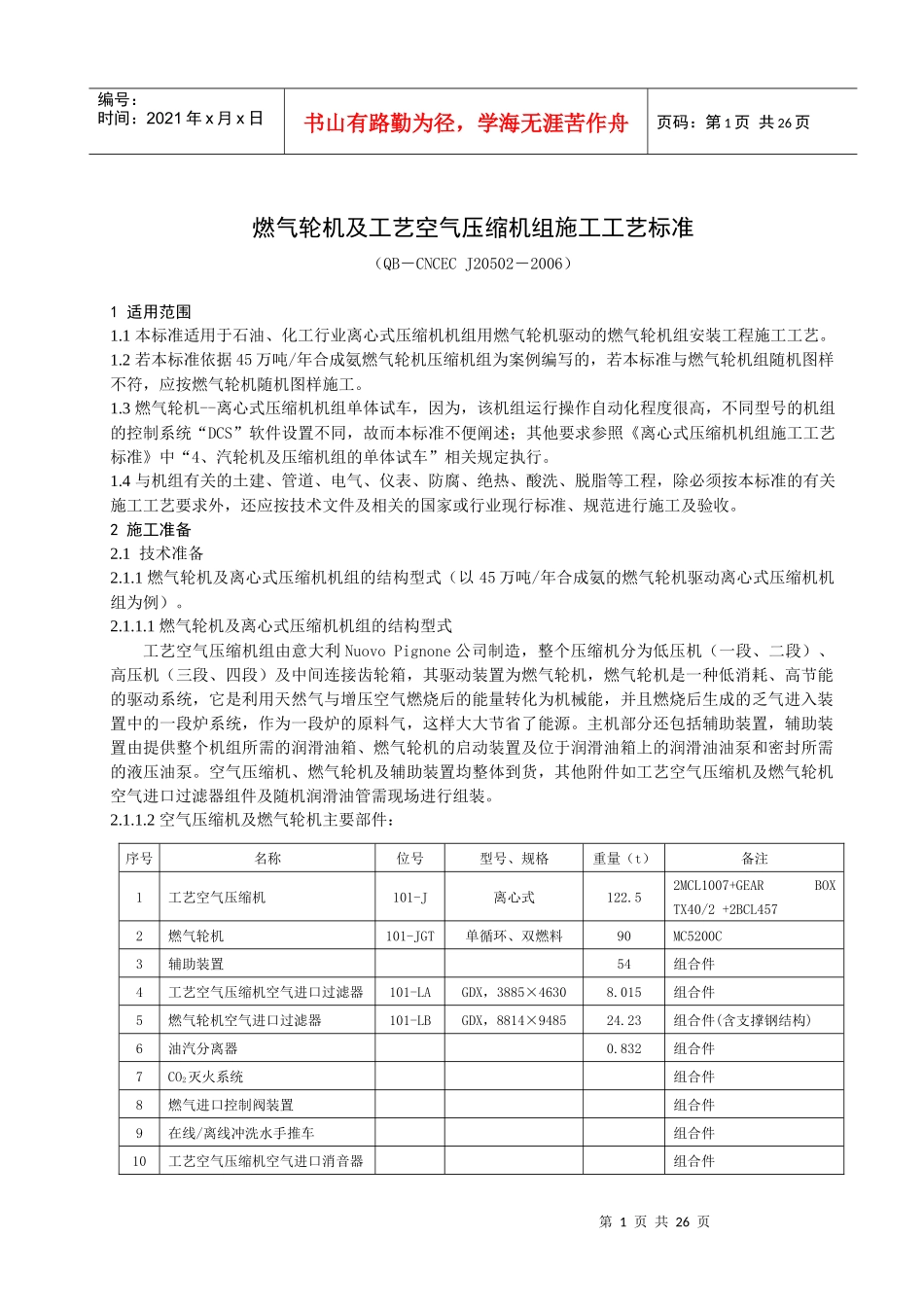

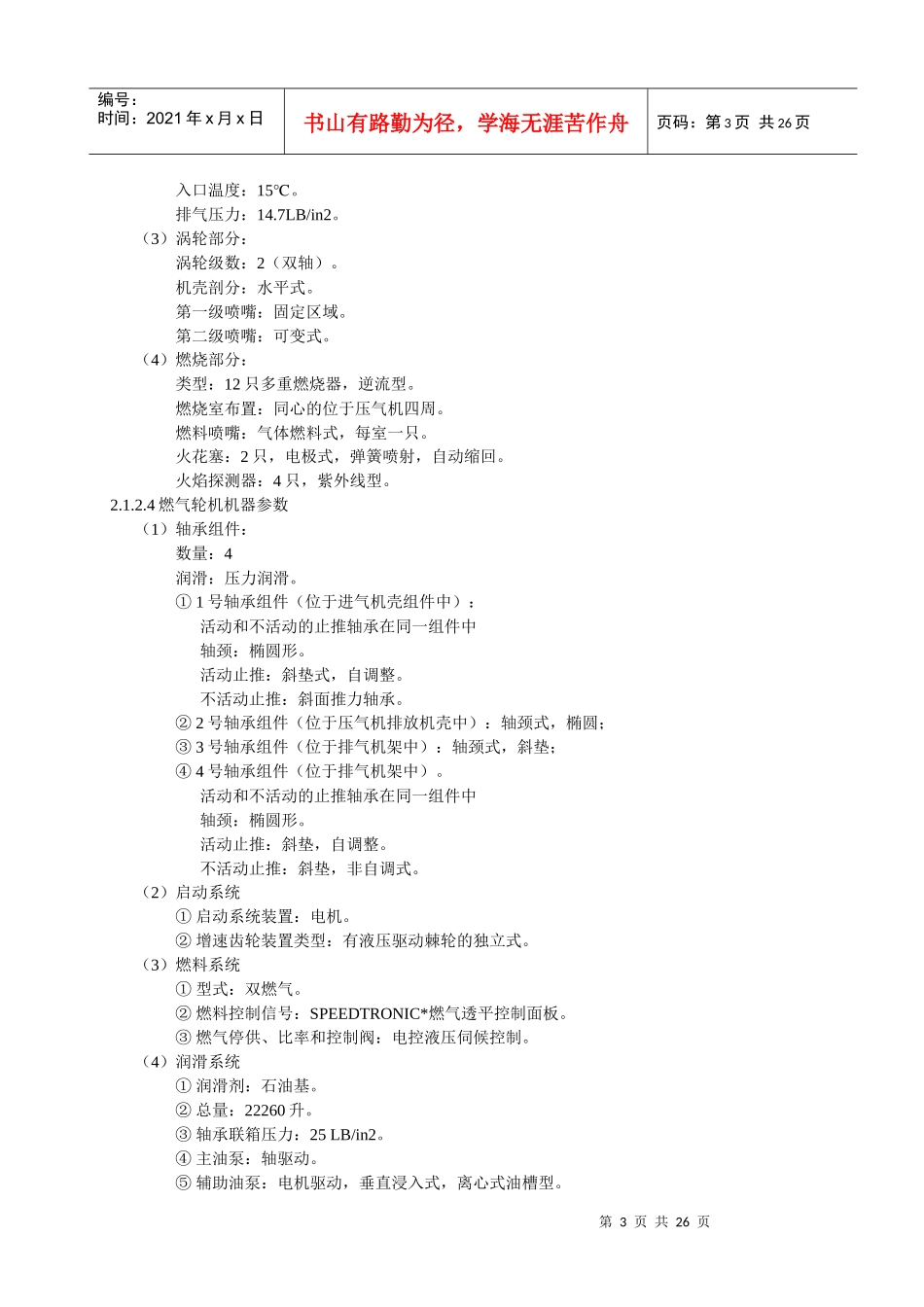

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页燃气轮机及工艺空气压缩机组施工工艺标准（QB－CNCECJ20502－2006）1适用范围1.1本标准适用于石油、化工行业离心式压缩机机组用燃气轮机驱动的燃气轮机组安装工程施工工艺。1.2若本标准依据45万吨/年合成氨燃气轮机压缩机组为案例编写的，若本标准与燃气轮机组随机图样不符，应按燃气轮机随机图样施工。1.3燃气轮机--离心式压缩机机组单体试车，因为，该机组运行操作自动化程度很高，不同型号的机组的控制系统“DCS”软件设置不同，故而本标准不便阐述；其他要求参照《离心式压缩机机组施工工艺标准》中“4、汽轮机及压缩机组的单体试车”相关规定执行。1.4与机组有关的土建、管道、电气、仪表、防腐、绝热、酸洗、脱脂等工程，除必须按本标准的有关施工工艺要求外，还应按技术文件及相关的国家或行业现行标准、规范进行施工及验收。2施工准备2.1技术准备2.1.1燃气轮机及离心式压缩机机组的结构型式（以45万吨/年合成氨的燃气轮机驱动离心式压缩机机组为例）。2.1.1.1燃气轮机及离心式压缩机机组的结构型式工艺空气压缩机组由意大利NuovoPignone公司制造，整个压缩机分为低压机（一段、二段）、高压机（三段、四段）及中间连接齿轮箱，其驱动装置为燃气轮机，燃气轮机是一种低消耗、高节能的驱动系统，它是利用天然气与增压空气燃烧后的能量转化为机械能，并且燃烧后生成的乏气进入装置中的一段炉系统，作为一段炉的原料气，这样大大节省了能源。主机部分还包括辅助装置，辅助装置由提供整个机组所需的润滑油箱、燃气轮机的启动装置及位于润滑油箱上的润滑油油泵和密封所需的液压油泵。空气压缩机、燃气轮机及辅助装置均整体到货，其他附件如工艺空气压缩机及燃气轮机空气进口过滤器组件及随机润滑油管需现场进行组装。2.1.1.2空气压缩机及燃气轮机主要部件：序号名称位号型号、规格重量（t）备注1工艺空气压缩机101-J离心式122.52MCL1007+GEARBOXTX40/2+2BCL4572燃气轮机101-JGT单循环、双燃料90MC5200C3辅助装置54组合件4工艺空气压缩机空气进口过滤器101-LAGDX，3885×46308.015组合件5燃气轮机空气进口过滤器101-LBGDX，8814×948524.23组合件(含支撑钢结构)6油汽分离器0.832组合件7CO2灭火系统组合件8燃气进口控制阀装置组合件9在线/离线冲洗水手推车组合件10工艺空气压缩机空气进口消音器组合件第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页序号名称位号型号、规格重量（t）备注11燃气轮机空气进口消音器组合件12乏气出口消音器组合件13段间冷却器101-JC1φ2078×746518.9814段间冷却器101-JC2φ1932×647115.4815段间冷却器101-JC3φ1748×640316.0516风机1.0417风机1.042.1.1.3随机管道：（1）艺空气压缩机及燃气轮机进口空气管道；（2）气透平乏气出口烟道；（3）润滑油管线。2.1.2工艺空气压缩机及燃气轮机主要性能参数2.1.2.1工艺空气压缩机工艺参数序号型号吸入条件排出条件转速（r/min）轴功率（KW）介质压缩比压力（KPa）温度（℃）压力（KPa）温度（℃）12MCL1007空气0.99998.635.4290.316646174916空气0.999249.140764.91844617460722BCL457空气0.998723.7401698.514492433228空气0.9961657.3404311131924338222.1.2.2工艺空气压缩机形式级数：16级。类型：轴流式，重型。机壳剖分：水平式。入口导向叶片类型：可变式。2.1.2.3燃气轮机工艺参数（1）总体设计数据：燃气轮机型号：MS-5200C。燃气轮机用途：机械驱动。循环：单。轴转向：逆时针方向。运行方式：连续。轴转速：高压5100r/min，低压4900r/min。保护：过速、过温，振动及火焰检测。减速装置：带棘轮的减速齿轮装置。消音：进、排气口消音器。（2）燃气轮机额定值：输出功率：38000hp（马力）。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页入口温度：15℃。排气压力：14.7LB/in2。（3）涡轮部分：涡轮级数：2（双轴）。机壳剖分：水平式。第一级喷嘴：固定区域。第二级喷嘴：可变式。（4）燃烧部分：类型：1...
