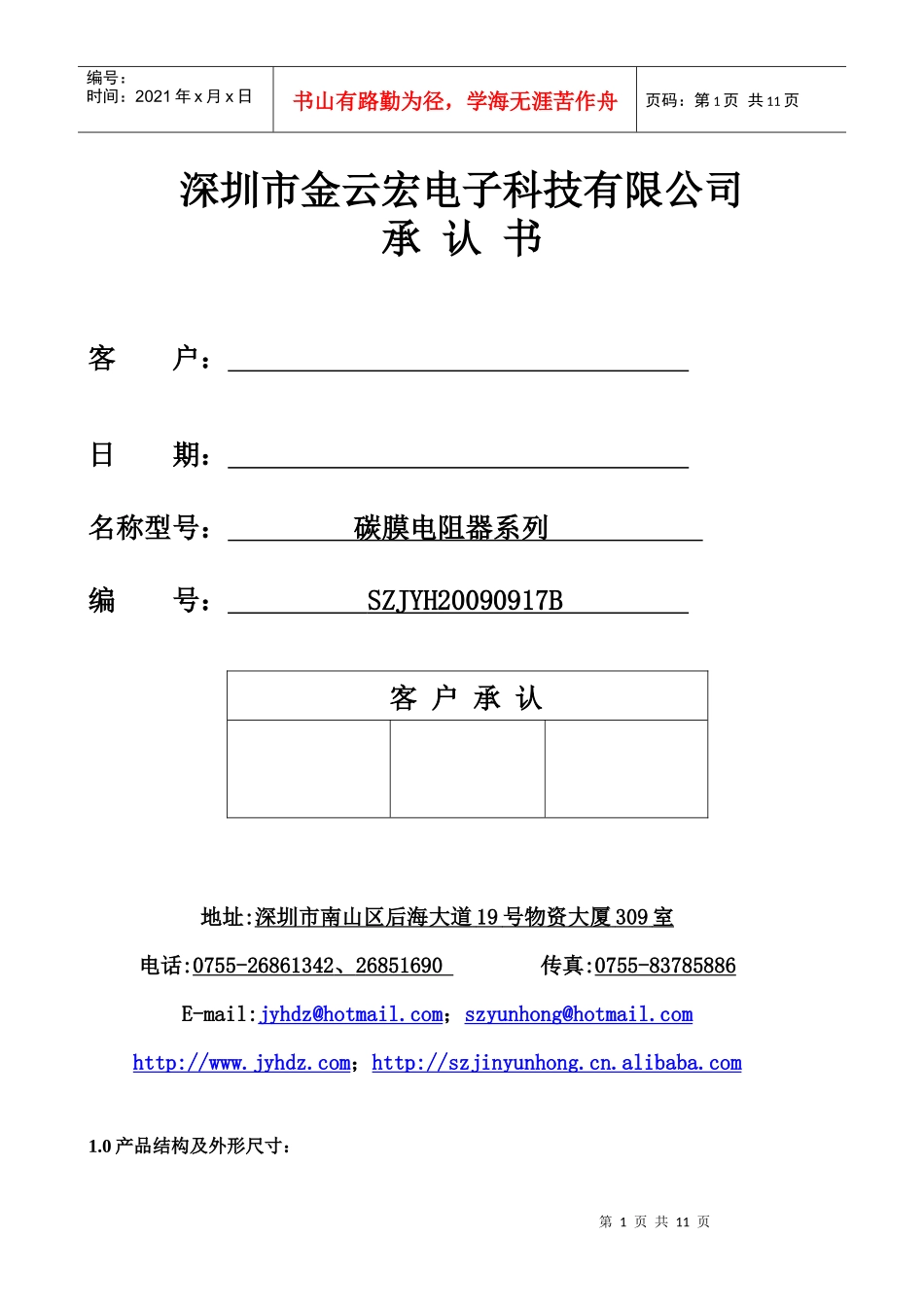

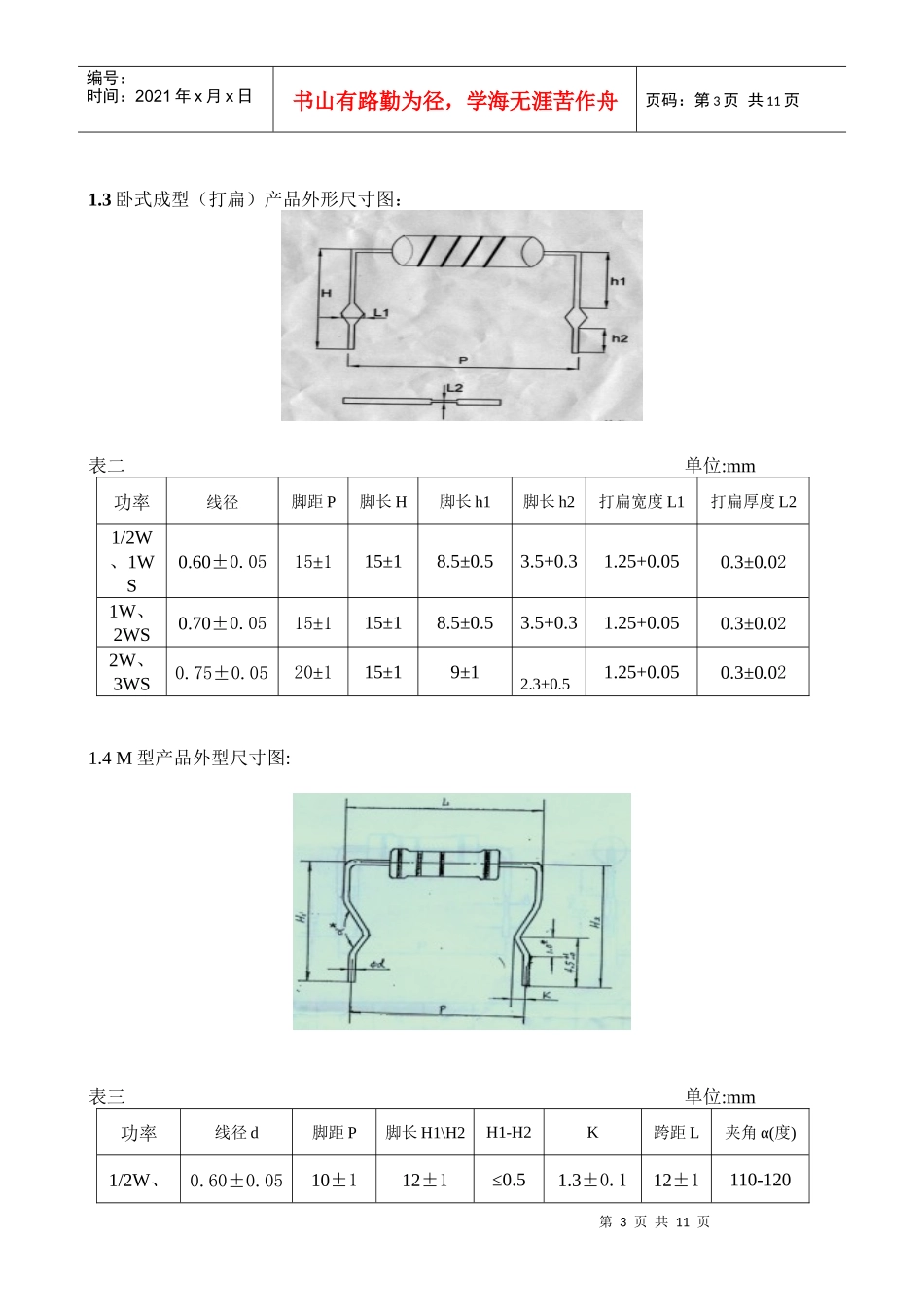

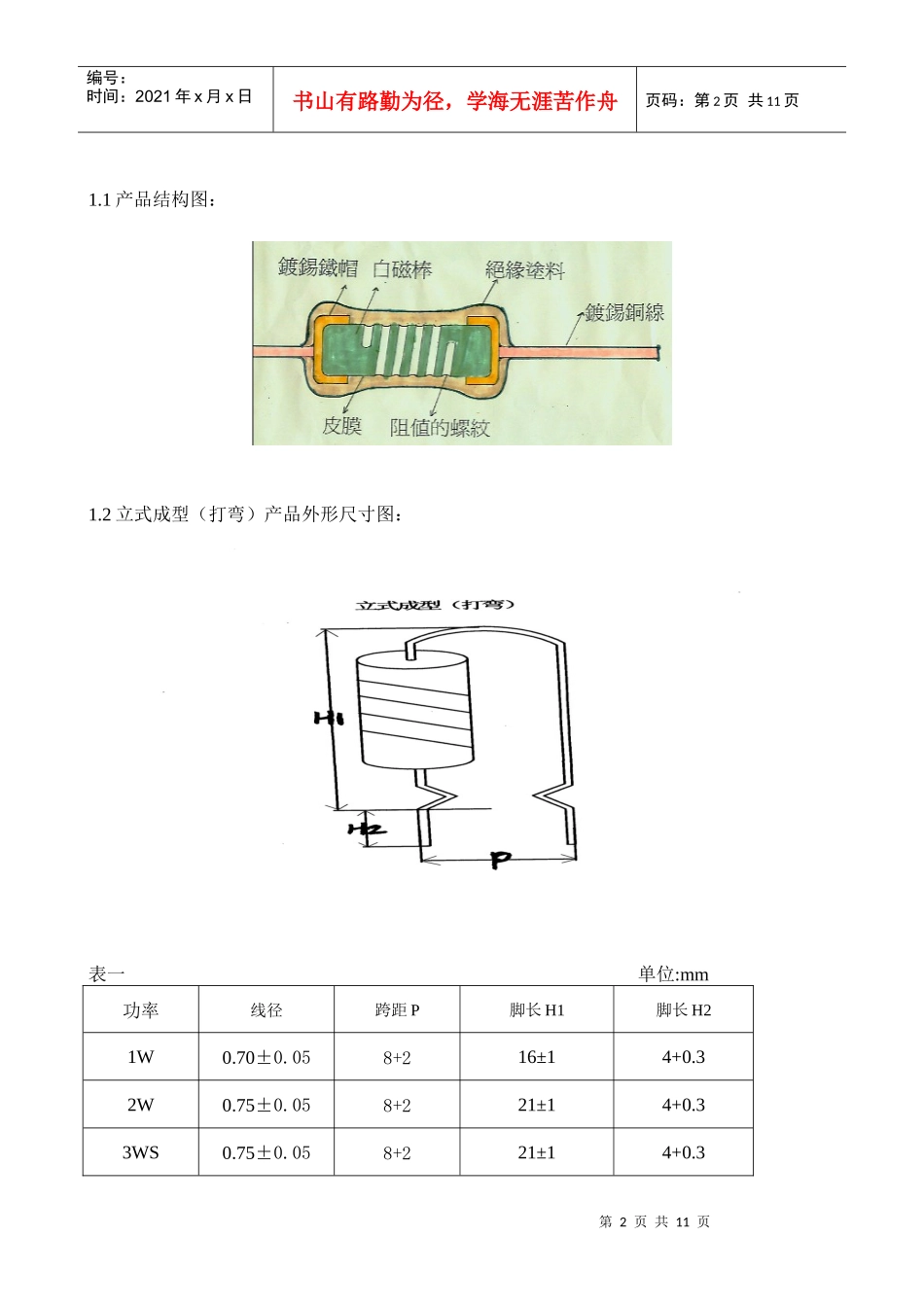

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页深圳市金云宏电子科技有限公司承认书客户：日期：名称型号：碳膜电阻器系列编号：SZJYH20090917B客户承认地址:深圳市南山区后海大道19号物资大厦309室电话:0755-26861342、26851690传真:0755-83785886E-mail:jyhdz@hotmail.com；szyunhong@hotmail.comhttp://www.jyhdz.com；http://szjinyunhong.cn.alibaba.com1.0产品结构及外形尺寸：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1.1产品结构图：1.2立式成型（打弯）产品外形尺寸图：表一单位:mm功率线径跨距P脚长H1脚长H21W0.70±0.058+216±14+0.32W0.75±0.058+221±14+0.33WS0.75±0.058+221±14+0.3第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1.3卧式成型（打扁）产品外形尺寸图：表二单位:mm功率线径脚距P脚长H脚长h1脚长h2打扁宽度L1打扁厚度L21/2W、1WS0.60±0.0515±115±18.5±0.53.5+0.31.25+0.050.3±0.021W、2WS0.70±0.0515±115±18.5±0.53.5+0.31.25+0.050.3±0.022W、3WS0.75±0.0520±115±19±12.3±0.51.25+0.050.3±0.021.4M型产品外型尺寸图:表三单位:mm功率线径d脚距P脚长H1\H2H1-H2K跨距L夹角α(度)1/2W、0.60±0.0510±112±1≤0.51.3±0.112±1110-120第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1WS1W、2WS0.70±0.0512.5±112±1≤0.51.4±0.114.5±1110-1202W、3WS0.75±0.0512.5±112±1≤0.51.4±0.114.5±1110-1201.5本体电阻器总体外形尺寸：表四：单位：mm规格L(max)（电阻本体长度）D(max)（电阻本体直径）d（引线直径）H（引线长度）m（漆脚长度）1/6W、1/8W3.2±0.31.5±0.20.45±0.0526±21max1/4W、1/2WS6.0±0.52.3±0.30.50±0.0526±21max1/2W、1WS9.0±0.53.2±0.50.60±0.0526±21.5max1W、2WS11±1.04.5±1.00.70±0.0533±32max2W、3WS15±1.05.0±0.50.75±0.0533±32max2.0阻值范围表五规格RT1/6W、1/8WRT1/4W、1/4WSRT1/2W、1/2WSRT1W~3W、1WS~3WS第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页阻值范围±5%:4.7Ω～1M±2%:100Ω～240K1Ω～1MΩ1Ω～1MΩ1Ω～10MΩ2.1精度要求（允许误差）:表六标称精度±5%±2%出厂精度±4.8%±1.9%3.0额定值与特性:表七额定功率最高使用电压最高过负荷电压最高断续负荷电压绝缘耐电压1/6W、1/8W200V300V300V300V1/4WS300V500V500V300V1/4W300V500V500V400V1/2WS350V700V700V400V1/2W350V700V700V500V1WS500V1000V1000V500V1W500V1000V1000V700V2WS500V1000V1000V700V2W500V1000V1000V700V3WS500V1000V1000V700V3W500V1000V1000V700V注:额定功率额定功率是在周围温度70℃以下连续使用所适用功率的最大值,但周围温度超过70℃时之定功率会依下图负荷轻减线而过减之。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页3.1碳膜固定电阻器色环表示:表八颜色第一色环第二色环第三色环(倍数)第四色环(允许误差)黑00100棕11101红22102±2%橙33103黄44104绿55105蓝66106紫77107灰88白99金10-1±5%银10-2±10%注:碳膜电阻器本体为颜色为土黄色3.2额定电压:额定电压系指对应于额定的直流或交流(商用频率之有效值)之电压,由下式求得.但所求得之电压超过表7所示之最高使用电压时,则以最高使用电压为额电压.E=P×RE:额定电压(V)、P:额定功率(W)、R:标称电阻值(Ω)第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页4.0特性及检验方法:4.1绝缘耐电压将电阻器的本体用铝箔紧包,所包铝箔不可超出本体长度,而后,以铝箔为一电阻器的某一引出端子为另一处,施加表7所列的电压,并保持一分钟,电阻器不能有弧光、燃烧及本体被击穿的现象。4.2绝缘阻抗将电阻器的本体用铝箔紧包,所包铝箔不可以超出本体长度,而后以铝箔为一处电阻器的某一引出端子为另一处,施加500...
