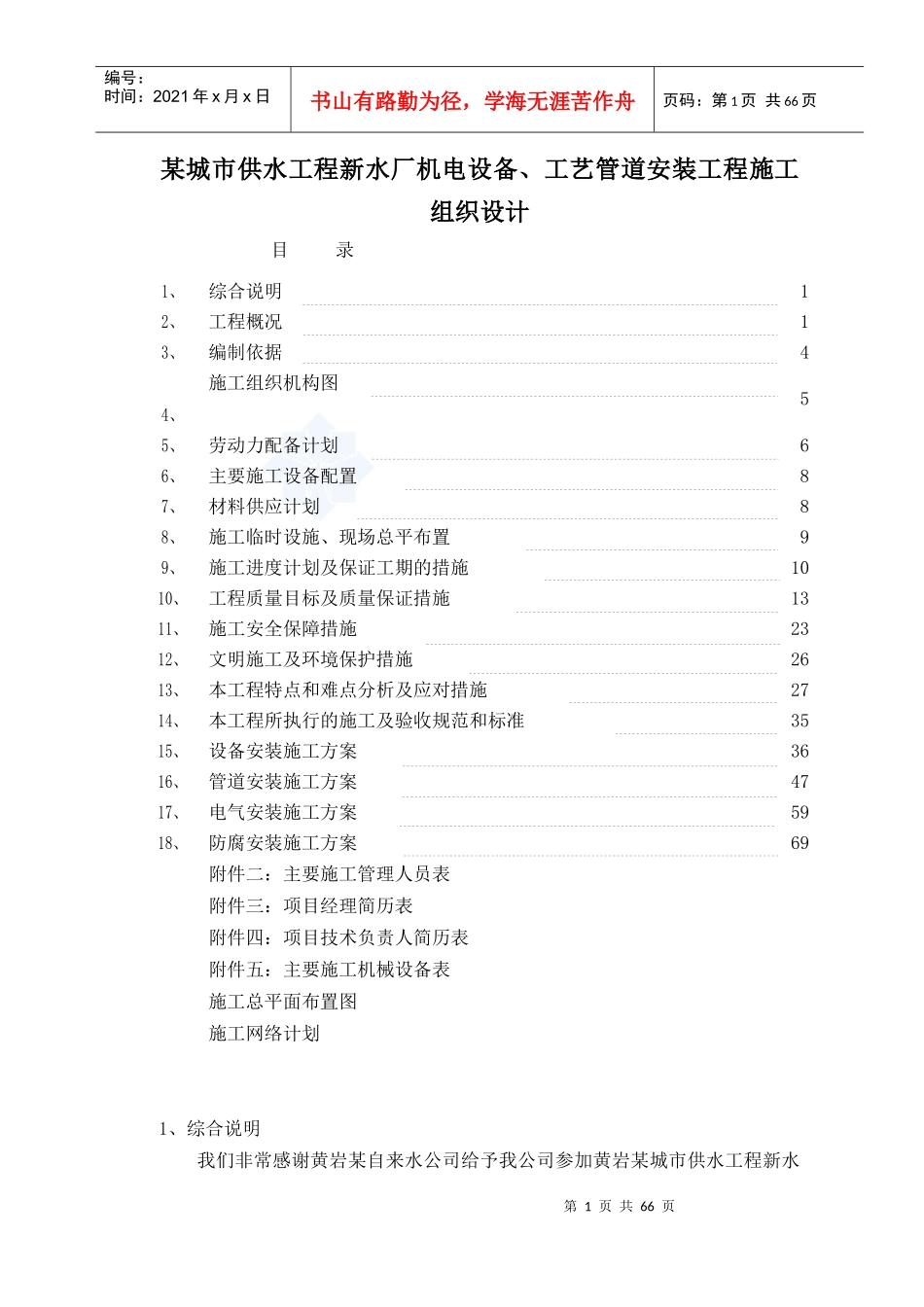

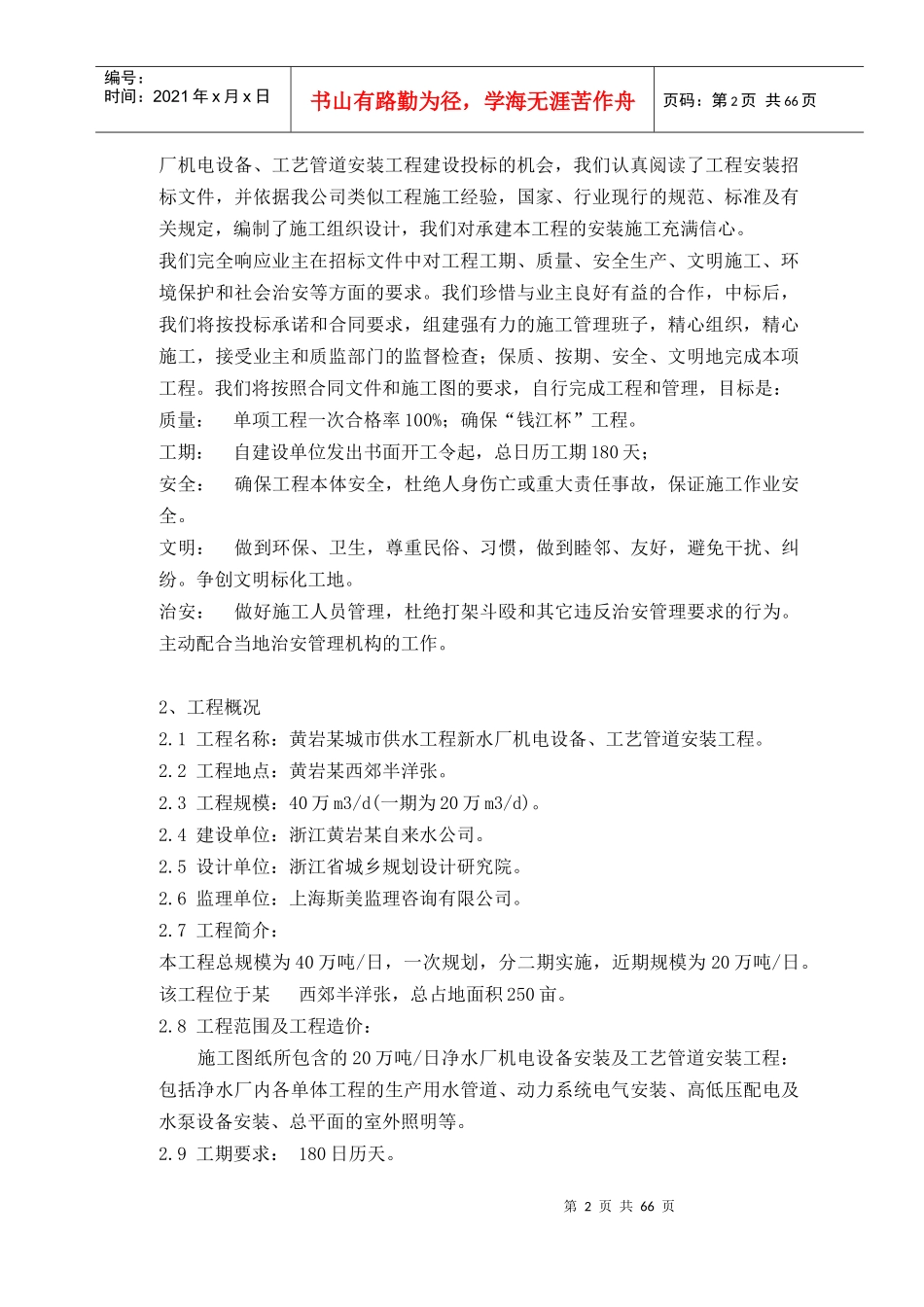

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页某城市供水工程新水厂机电设备、工艺管道安装工程施工组织设计目录1、综合说明12、工程概况13、编制依据44、施工组织机构图55、劳动力配备计划66、主要施工设备配置87、材料供应计划88、施工临时设施、现场总平布置99、施工进度计划及保证工期的措施1010、工程质量目标及质量保证措施1311、施工安全保障措施2312、文明施工及环境保护措施2613、本工程特点和难点分析及应对措施2714、本工程所执行的施工及验收规范和标准3515、设备安装施工方案3616、管道安装施工方案4717、电气安装施工方案5918、防腐安装施工方案69附件二：主要施工管理人员表附件三：项目经理简历表附件四：项目技术负责人简历表附件五：主要施工机械设备表施工总平面布置图施工网络计划1、综合说明我们非常感谢黄岩某自来水公司给予我公司参加黄岩某城市供水工程新水第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页厂机电设备、工艺管道安装工程建设投标的机会，我们认真阅读了工程安装招标文件，并依据我公司类似工程施工经验，国家、行业现行的规范、标准及有关规定，编制了施工组织设计，我们对承建本工程的安装施工充满信心。我们完全响应业主在招标文件中对工程工期、质量、安全生产、文明施工、环境保护和社会治安等方面的要求。我们珍惜与业主良好有益的合作，中标后，我们将按投标承诺和合同要求，组建强有力的施工管理班子，精心组织，精心施工，接受业主和质监部门的监督检查；保质、按期、安全、文明地完成本项工程。我们将按照合同文件和施工图的要求，自行完成工程和管理，目标是：质量：单项工程一次合格率100%；确保“钱江杯”工程。工期：自建设单位发出书面开工令起，总日历工期180天；安全：确保工程本体安全，杜绝人身伤亡或重大责任事故，保证施工作业安全。文明：做到环保、卫生，尊重民俗、习惯，做到睦邻、友好，避免干扰、纠纷。争创文明标化工地。治安：做好施工人员管理，杜绝打架斗殴和其它违反治安管理要求的行为。主动配合当地治安管理机构的工作。2、工程概况2.1工程名称：黄岩某城市供水工程新水厂机电设备、工艺管道安装工程。2.2工程地点：黄岩某西郊半洋张。2.3工程规模：40万m3/d(一期为20万m3/d)。2.4建设单位：浙江黄岩某自来水公司。2.5设计单位：浙江省城乡规划设计研究院。2.6监理单位：上海斯美监理咨询有限公司。2.7工程简介：本工程总规模为40万吨/日，一次规划，分二期实施，近期规模为20万吨/日。该工程位于某西郊半洋张，总占地面积250亩。2.8工程范围及工程造价：施工图纸所包含的20万吨/日净水厂机电设备安装及工艺管道安装工程：包括净水厂内各单体工程的生产用水管道、动力系统电气安装、高低压配电及水泵设备安装、总平面的室外照明等。2.9工期要求：180日历天。第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页2.10质量等级要求：合格。2.11工程特点：2.11.1本工程为黄岩某区重点工程，关系到黄岩某区居民的吃水、用水，社会影响大，质量要求高，必须组织一支具高素质的施工管理人员和作业工人进场参加施工。2.11.2本工程安装工程量较大，施工工期较紧，施工方案、进度计划的编制充分考虑现场施工环境和各种因素，确保施工工期。2.12主要实物工程量序号名称规格及型号单位数量一设备安装主要工程量1电动单梁起重机LX-2.0台42电动单梁起重机LDA-10只23潜水泵WQ15-7-1台64起重机轨道米5闸门台6调节堰板台7水泵台8鼓风机台9水下搅拌器台二管道安装主要工程量1钢板卷管DN300-1800米23162低压钢管DN80-250米4603ABS管道米5504UPVC管道米1005刚性防水套管DN50-1200只3766管件DN80-1800只2567法兰DN80-1400片6188盲板DN400-1200片79法兰式伸缩接头DN100-1400只10610蝶阀DN100-1400只125第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页序号名称规格及型号单位数量11止回阀DN100-1000只1112其它阀件DN50-1200只12113流量计D...
