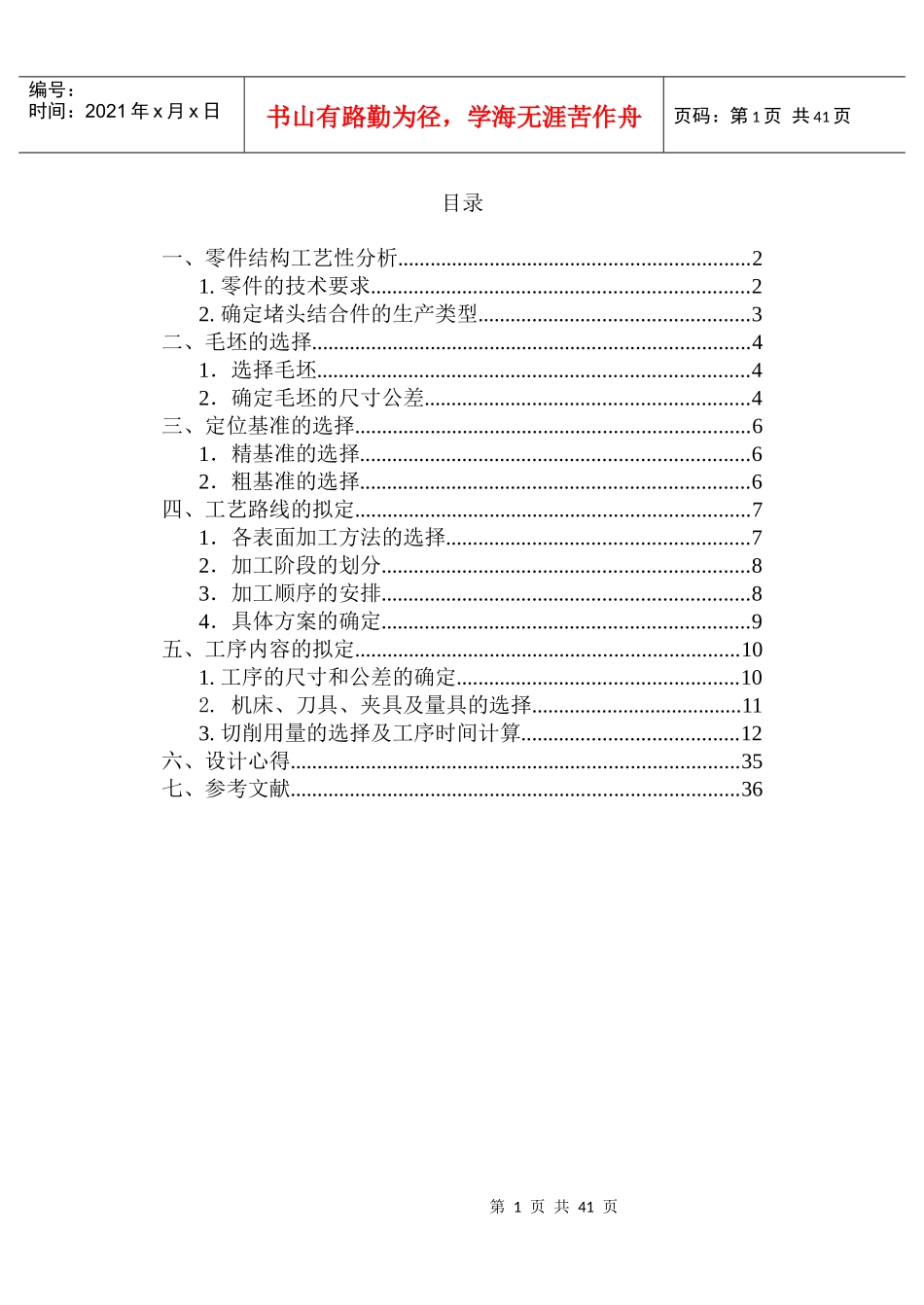

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页目录一、零件结构工艺性分析.................................................................21.零件的技术要求......................................................................22.确定堵头结合件的生产类型..................................................3二、毛坯的选择.................................................................................41．选择毛坯................................................................................42．确定毛坯的尺寸公差............................................................4三、定位基准的选择.........................................................................61．精基准的选择........................................................................62．粗基准的选择........................................................................6四、工艺路线的拟定.........................................................................71．各表面加工方法的选择........................................................72．加工阶段的划分....................................................................83．加工顺序的安排....................................................................84．具体方案的确定....................................................................9五、工序内容的拟定.......................................................................101.工序的尺寸和公差的确定....................................................102.机床、刀具、夹具及量具的选择.......................................113.切削用量的选择及工序时间计算........................................12六、设计心得...................................................................................35七、参考文献...................................................................................36第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页一、零件结构工艺性分析1.零件的技术要求1.堵头结合件由喂入辊轴和堵头焊接在一起。其中喂入辊轴：材料为45钢。堵头：材料为Q235-A。且焊缝不得有夹渣、气孔及裂纹等缺陷。2.零件的技术要求表：加工表面尺寸及偏差／mm公差／mm及精度等级表面粗糙度／μm形位公差／mm喂入辊轴外圆表面φ40h7IT73.2φ5012.5φ40h7IT72.5喂入辊轴两端面20612.5堵头外圆加工面φ181js7IT73.2堵头内孔加工面φ40H8IT83.2堵头左右第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页外端面φ90IT712.5堵头内部右端面φ7012.5堵头内壁φ15112.5堵头孔外壁φ7012.5堵头内端面7012.52.确定堵头结合件的生产类型根据设计题目年产量为10万件，因此该左堵头结合件的生产类型为大批量生产。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页二、毛坯的选择1．选择毛坯由于该堵头结合件在工作过程中要承受冲击载荷，为增强其的强度和冲击韧度，堵头选用锻件，材料为Q235-A，因其为大批大量生产，故采用模锻。喂入辊轴由于尺寸落差不大选用棒料，材料为45钢。2．确定毛坯的尺寸公差喂入辊轴：根据轴类零件采用精轧圆棒料时毛坯直径选择可通过零件的长度和最大半径之比查的毛坯直径查表得毛坯直径为：φ55根据其长度和直径查得端面加工余量为2。故其长度为206+2+2=210mm堵头:第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页1．公差等级：由于堵头结合件用一般模锻工艺能够达到技术要求，确定该零件的公差等级为普通级。2．重量：锻件重量的估算按下列程序进行:零件图基本尺寸-估计机械加工余量-绘制锻件图-估算锻件重...
