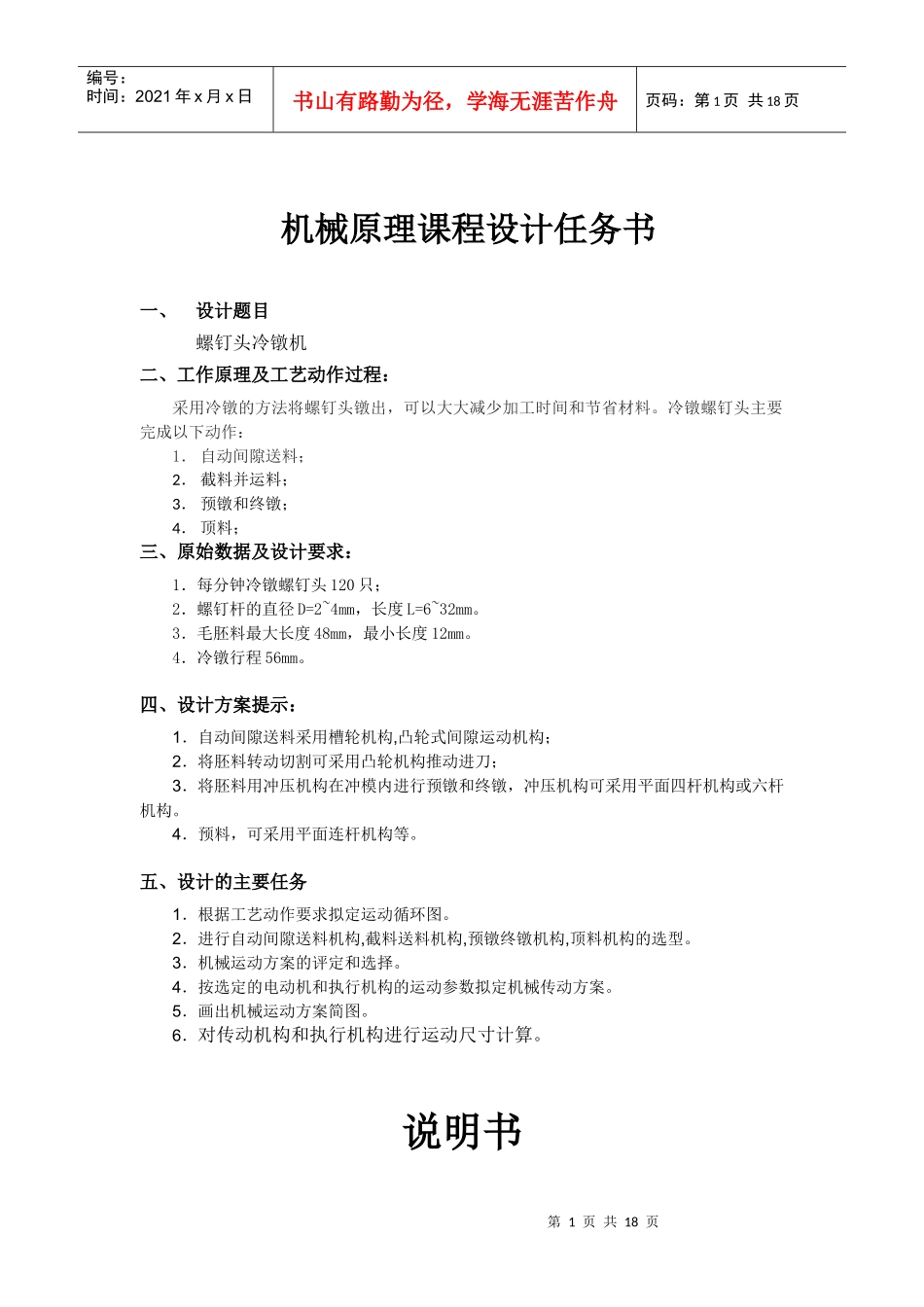

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页机械原理课程设计任务书一、设计题目螺钉头冷镦机二、工作原理及工艺动作过程：采用冷镦的方法将螺钉头镦出，可以大大减少加工时间和节省材料。冷镦螺钉头主要完成以下动作：1．自动间隙送料；2．截料并运料；3．预镦和终镦；4．顶料；三、原始数据及设计要求：1．每分钟冷镦螺钉头120只；2．螺钉杆的直径D=2~4mm，长度L=6~32mm。3．毛胚料最大长度48mm，最小长度12mm。4．冷镦行程56mm。四、设计方案提示：1．自动间隙送料采用槽轮机构,凸轮式间隙运动机构；2．将胚料转动切割可采用凸轮机构推动进刀；3．将胚料用冲压机构在冲模内进行预镦和终镦，冲压机构可采用平面四杆机构或六杆机构。4．预料，可采用平面连杆机构等。五、设计的主要任务1．根据工艺动作要求拟定运动循环图。2．进行自动间隙送料机构,截料送料机构,预镦终镦机构,顶料机构的选型。3．机械运动方案的评定和选择。4．按选定的电动机和执行机构的运动参数拟定机械传动方案。5．画出机械运动方案简图。6．对传动机构和执行机构进行运动尺寸计算。说明书第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页内容摘要：机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸等进行构思、分析和计算，并将其转化为制造依据的工作过程。机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴涵着创新和发明。为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学知识进一步巩固和加深，我们参加了此次的机械原理课程设计我们这次做的课程设计名为螺钉头冷镦机.它是将一段一截配料一次切割然后镦成螺丝的一种机械我们小组设计的是螺钉头冷镦机，该机有槽轮机构，凸轮机构，曲柄滑块机构构成。整个机构还包括电动机，齿轮等构成。槽轮机构实现的是送料的过程，凸轮机构实现的是夹紧胚料的过程曲柄滑块机构实现的是切断胚料和实现终镦的过程，第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页目录：工作原理及工艺动作过程.....................................原始数据及设计要求.....................................工艺动作分解.....................................机械运动方案的选定和评价.....................................工作循环方式.....................................机构运动分析和计算.....................................各机构运动循环图.....................................第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页总结.....................................参考资料.....................................工作原理及工艺动作过程采用冷镦机的方法将螺钉头镦出，可以大大的减少加工的时间和节省材料，冷镦螺钉头主要完成以下动作：1.自动间歇送料2.截料并送料3.预镦及终镦4.顶料原始数据及设计要求1.每分钟冷镦机螺钉头120只2.螺钉杆的直径为2-4mm，长度为6-32mm3.毛胚料最大长度48mm，最小长度12mm4.冷镦行程56mm第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页拟订设计方案为了使我们的设计更接近现实的产品设计，我们主要考虑的是在力学性能可以满足的情况下，对我们所想的方案进行结构简化，一来能降低成本，二来能获得更为精确的计算。同时我们为了提高生产效率，在夹紧的同时对材料进行切断和冷镦。整个设计过程我们遵循的是简便可行这个原则。工艺动作分解如图一所示第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页图一机械运动方案的选定和评价如图二所示。包括送料选择由槽轮带动的间歇机构，夹紧用凸轮机构切刀和冷镦部分则选用同样的连杆滑快机构。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无...
