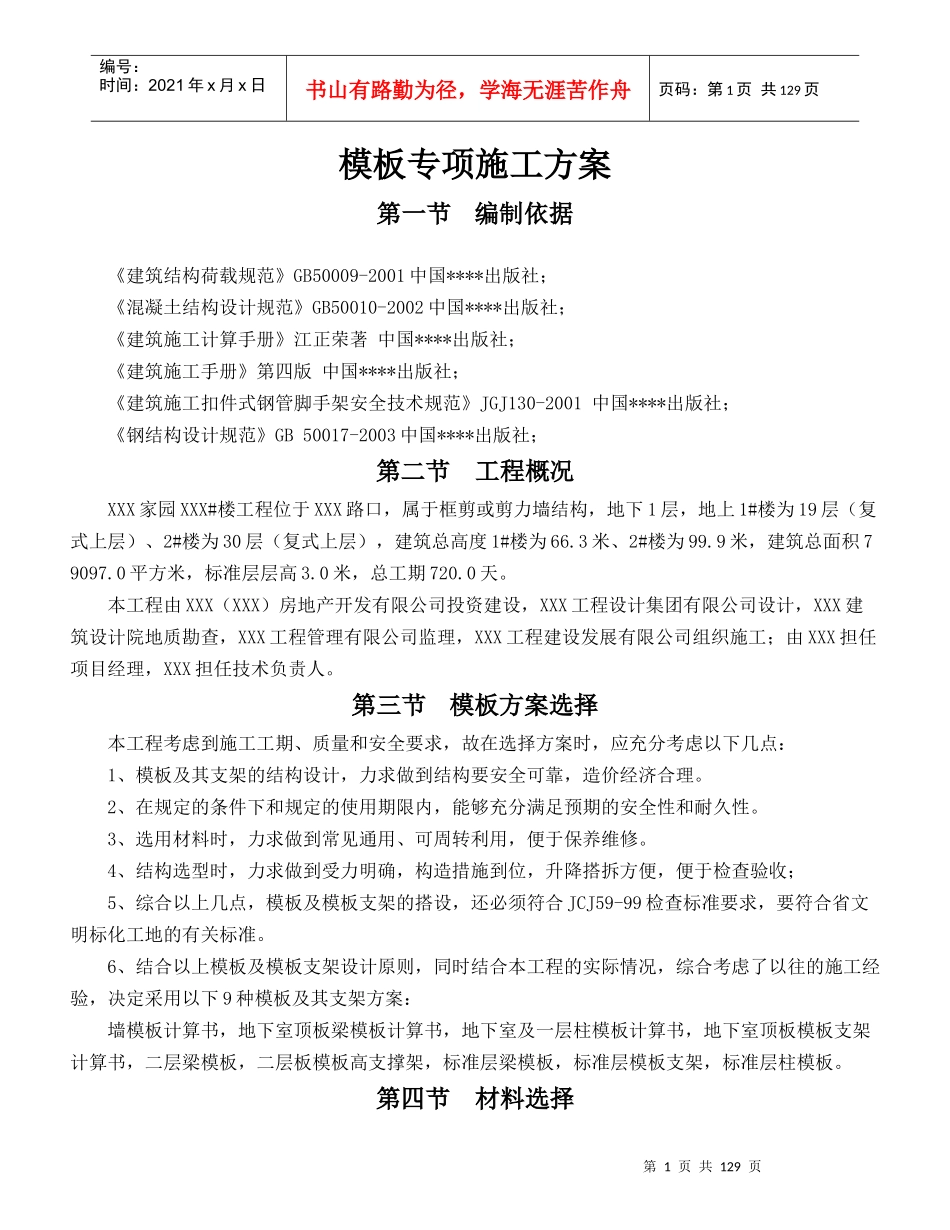

第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共129页模板专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国****出版社；《混凝土结构设计规范》GB50010-2002中国****出版社；《建筑施工计算手册》江正荣著中国****出版社；《建筑施工手册》第四版中国****出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国****出版社；《钢结构设计规范》GB50017-2003中国****出版社；第二节工程概况XXX家园XXX#楼工程位于XXX路口，属于框剪或剪力墙结构，地下1层，地上1#楼为19层（复式上层）、2#楼为30层（复式上层），建筑总高度1#楼为66.3米、2#楼为99.9米，建筑总面积79097.0平方米，标准层层高3.0米，总工期720.0天。本工程由XXX（XXX）房地产开发有限公司投资建设，XXX工程设计集团有限公司设计，XXX建筑设计院地质勘查，XXX工程管理有限公司监理，XXX工程建设发展有限公司组织施工；由XXX担任项目经理，XXX担任技术负责人。第三节模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下9种模板及其支架方案：墙模板计算书，地下室顶板梁模板计算书，地下室及一层柱模板计算书，地下室顶板模板支架计算书，二层梁模板，二层板模板高支撑架，标准层梁模板，标准层模板支架，标准层柱模板。第四节材料选择第2页共129页第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共129页按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。墙模板计算书分段一采用18mm厚竹胶合板，木方和钢管作楞，配套穿墙螺栓M10使用。竖向内楞采用50×100木方，水平外楞采用圆钢管48×3.5。加固通过在双钢管处打孔拉结穿墙螺栓，。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。地下室顶板梁模板计算书梁底采用横向50mm×100mm和纵向150mm×150mm方木支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢管做剪刀撑。地下室及一层柱模板计算书分段一采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用50×100木方，柱箍采用50×100木方围檩加固，采用可回收M14对拉螺栓进行加固（地下室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用φ48×3.5钢管斜向加固（尽量取45°）地下室顶板模板支架计算书板底采用横向50mm×100mm和纵向100mm×100mm方木支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢管做剪刀撑。二层梁模板面板采用18mm胶合面板50×100木方（内楞）现场拼制，100×100木方（外楞）支撑，采用可回收M14对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。二层板模板高支撑架板底采用50mm×100mm方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。标准层梁模板梁底采用横向50mm×100mm和纵向50mm×100mm方木支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢第3页共129页第2页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第...
