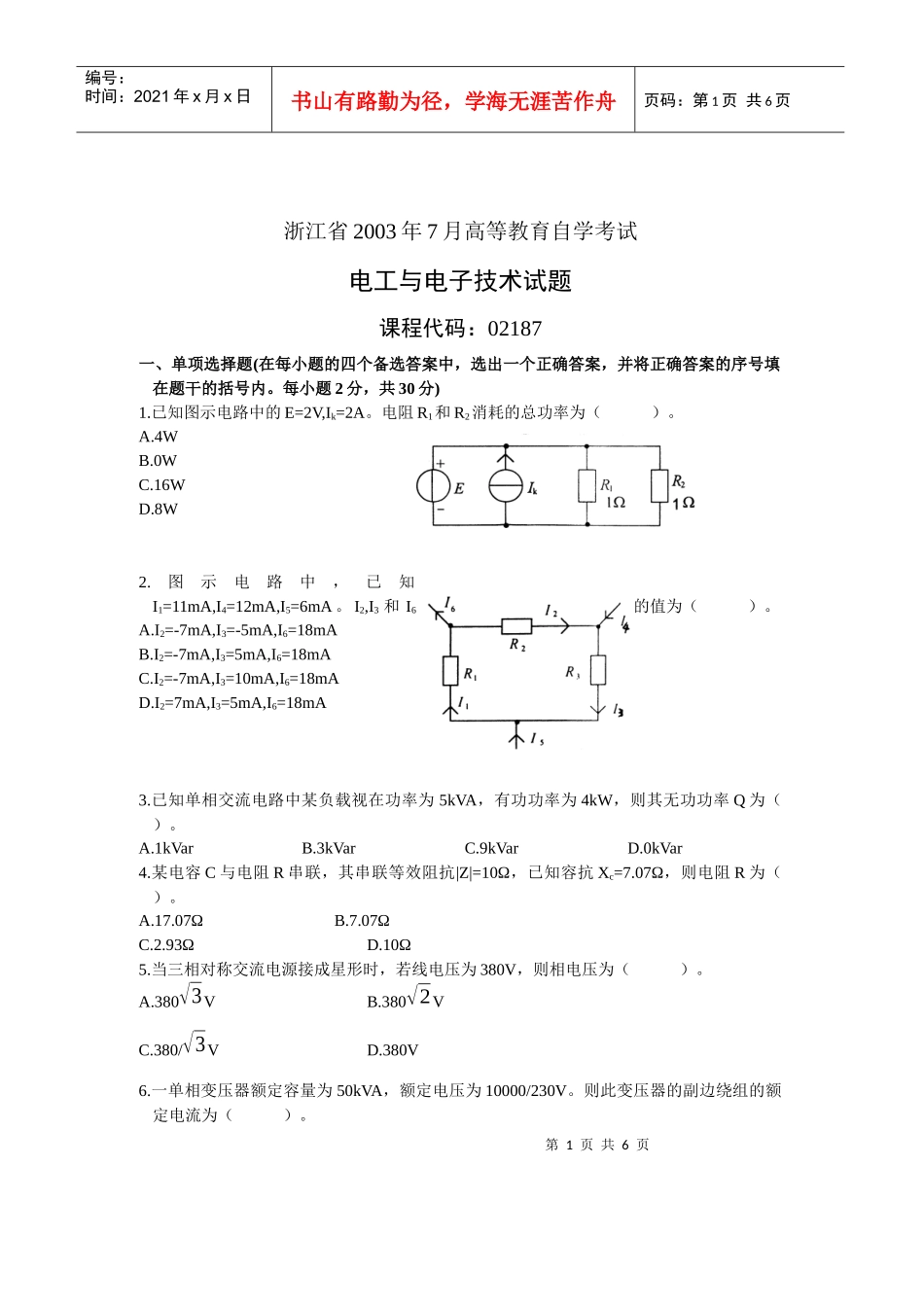

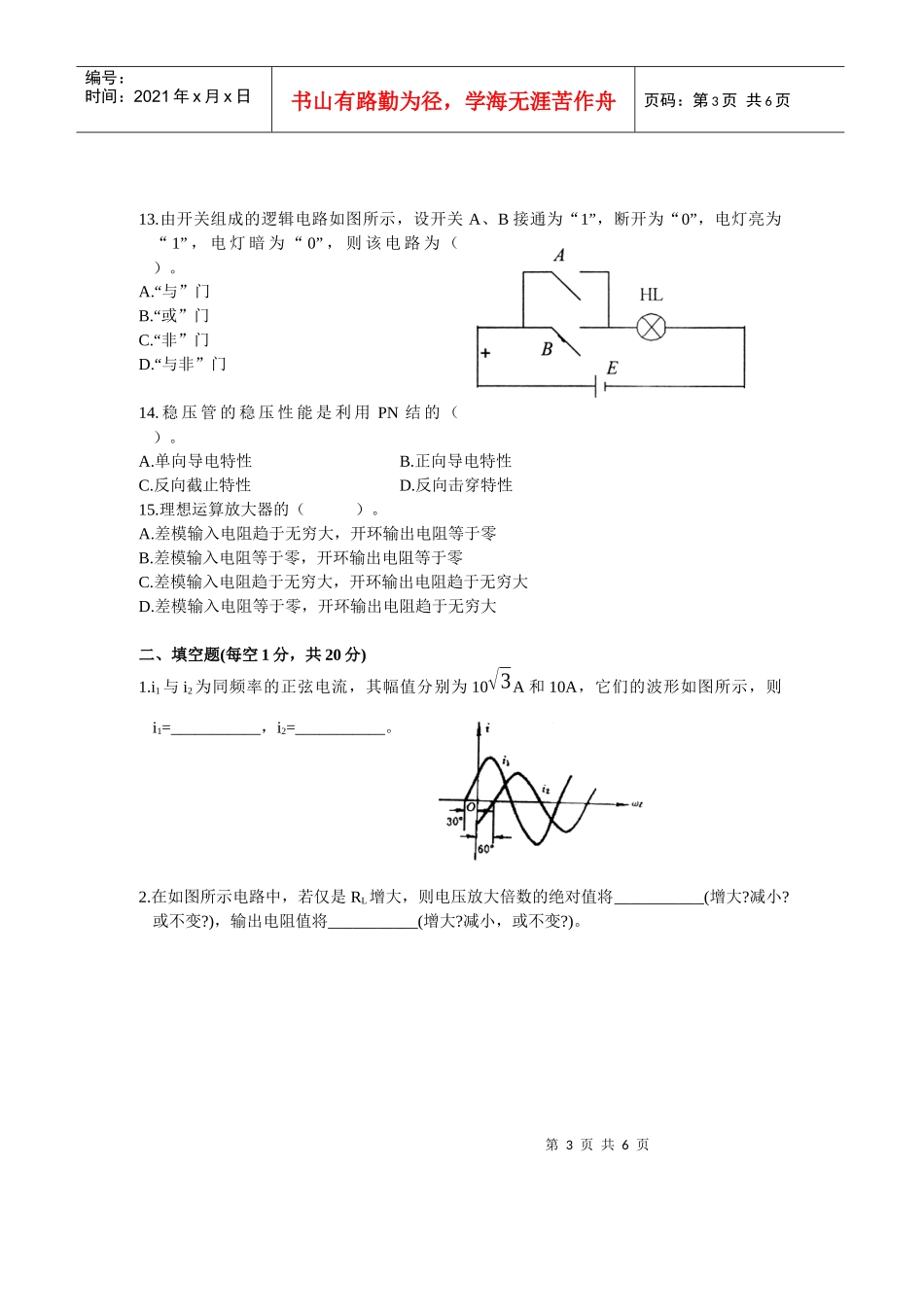

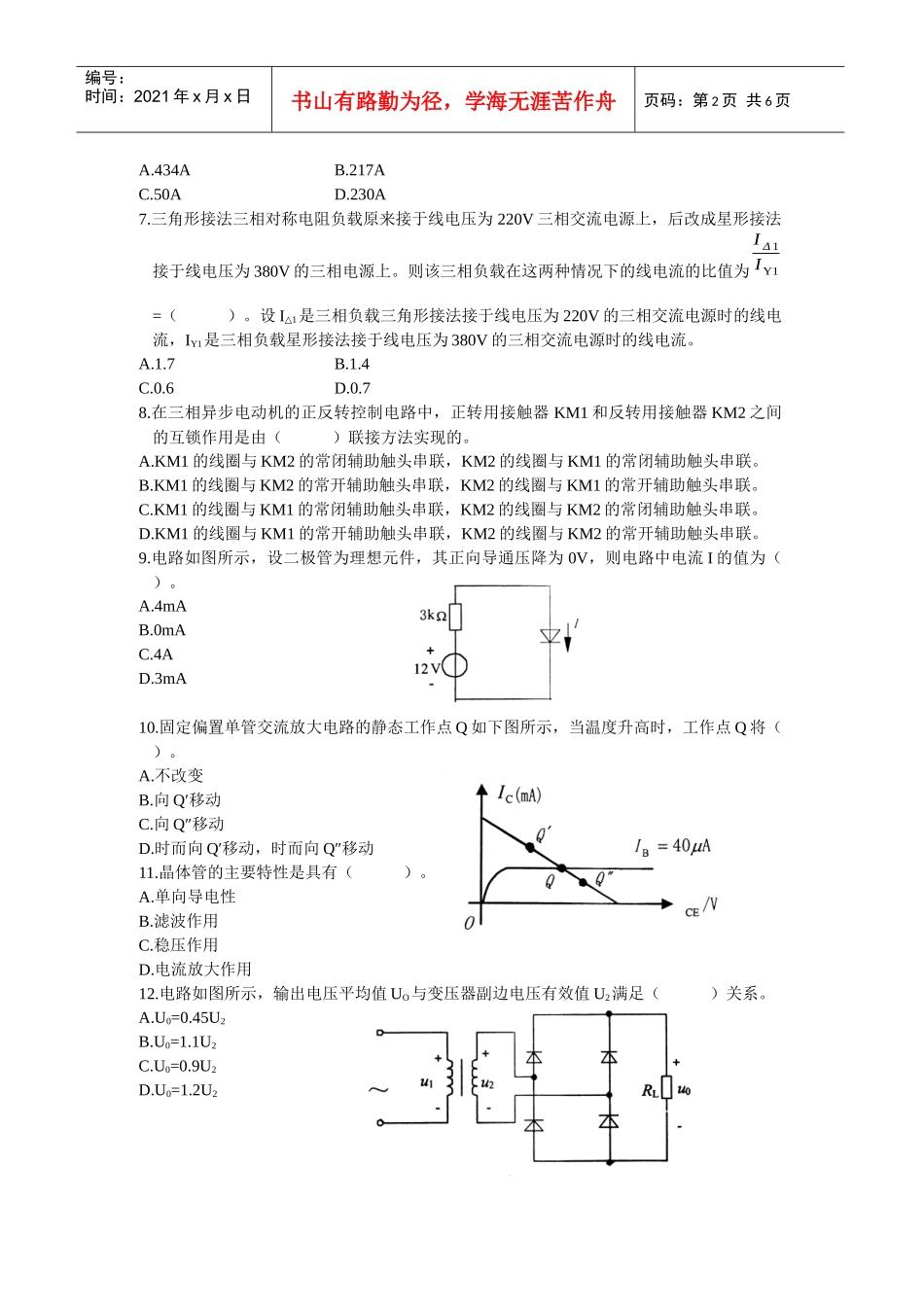

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页浙江省2003年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共30分)1.已知图示电路中的E=2V,Ik=2A。电阻R1和R2消耗的总功率为（）。A.4WB.0WC.16WD.8W2.图示电路中，已知I1=11mA,I4=12mA,I5=6mA。I2,I3和I6的值为（）。A.I2=-7mA,I3=-5mA,I6=18mAB.I2=-7mA,I3=5mA,I6=18mAC.I2=-7mA,I3=10mA,I6=18mAD.I2=7mA,I3=5mA,I6=18mA3.已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（）。A.1kVarB.3kVarC.9kVarD.0kVar4.某电容C与电阻R串联，其串联等效阻抗|Z|=10Ω，已知容抗Xc=7.07Ω，则电阻R为（）。A.17.07ΩB.7.07ΩC.2.93ΩD.10Ω5.当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。A.380√3VB.380√2VC.380/√3VD.380V6.一单相变压器额定容量为50kVA，额定电压为10000/230V。则此变压器的副边绕组的额定电流为（）。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页A.434AB.217AC.50AD.230A7.三角形接法三相对称电阻负载原来接于线电压为220V三相交流电源上，后改成星形接法接于线电压为380V的三相电源上。则该三相负载在这两种情况下的线电流的比值为IΔ1IY1=（）。设I1△是三相负载三角形接法接于线电压为220V的三相交流电源时的线电流，IY1是三相负载星形接法接于线电压为380V的三相交流电源时的线电流。A.1.7B.1.4C.0.6D.0.78.在三相异步电动机的正反转控制电路中，正转用接触器KM1和反转用接触器KM2之间的互锁作用是由（）联接方法实现的。A.KM1的线圈与KM2的常闭辅助触头串联，KM2的线圈与KM1的常闭辅助触头串联。B.KM1的线圈与KM2的常开辅助触头串联，KM2的线圈与KM1的常开辅助触头串联。C.KM1的线圈与KM1的常闭辅助触头串联，KM2的线圈与KM2的常闭辅助触头串联。D.KM1的线圈与KM1的常开辅助触头串联，KM2的线圈与KM2的常开辅助触头串联。9.电路如图所示，设二极管为理想元件，其正向导通压降为0V，则电路中电流I的值为（）。A.4mAB.0mAC.4AD.3mA10.固定偏置单管交流放大电路的静态工作点Q如下图所示，当温度升高时，工作点Q将（）。A.不改变B.向Q′移动C.向Q″移动D.时而向Q′移动，时而向Q″移动11.晶体管的主要特性是具有（）。A.单向导电性B.滤波作用C.稳压作用D.电流放大作用12.电路如图所示，输出电压平均值UO与变压器副边电压有效值U2满足（）关系。A.U0=0.45U2B.U0=1.1U2C.U0=0.9U2D.U0=1.2U2第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页13.由开关组成的逻辑电路如图所示，设开关A、B接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为（）。A.“与”门B.“或”门C.“非”门D.“与非”门14.稳压管的稳压性能是利用PN结的（）。A.单向导电特性B.正向导电特性C.反向截止特性D.反向击穿特性15.理想运算放大器的（）。A.差模输入电阻趋于无穷大，开环输出电阻等于零B.差模输入电阻等于零，开环输出电阻等于零C.差模输入电阻趋于无穷大，开环输出电阻趋于无穷大D.差模输入电阻等于零，开环输出电阻趋于无穷大二、填空题(每空1分，共20分)1.i1与i2为同频率的正弦电流，其幅值分别为10√3A和10A，它们的波形如图所示，则i1=___________，i2=___________。2.在如图所示电路中，若仅是RL增大，则电压放大倍数的绝对值将___________(增大?减小?或不变?)，输出电阻值将___________(增大?减小，或不变?)。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3.一台单相变压器，原边绕组匝数为1000，接到220V的交流电源上。副边绕阻匝数为500，接到R=4Ω的负载上，略去变压器内阻抗压降不计。则副边绕组电流I2=___________A，副边绕组电压U2=___________V。4.图示的控制电路中，具有___________保护、___________保护和欠电压保护等三种保护功能。5.测量电流时，电...
