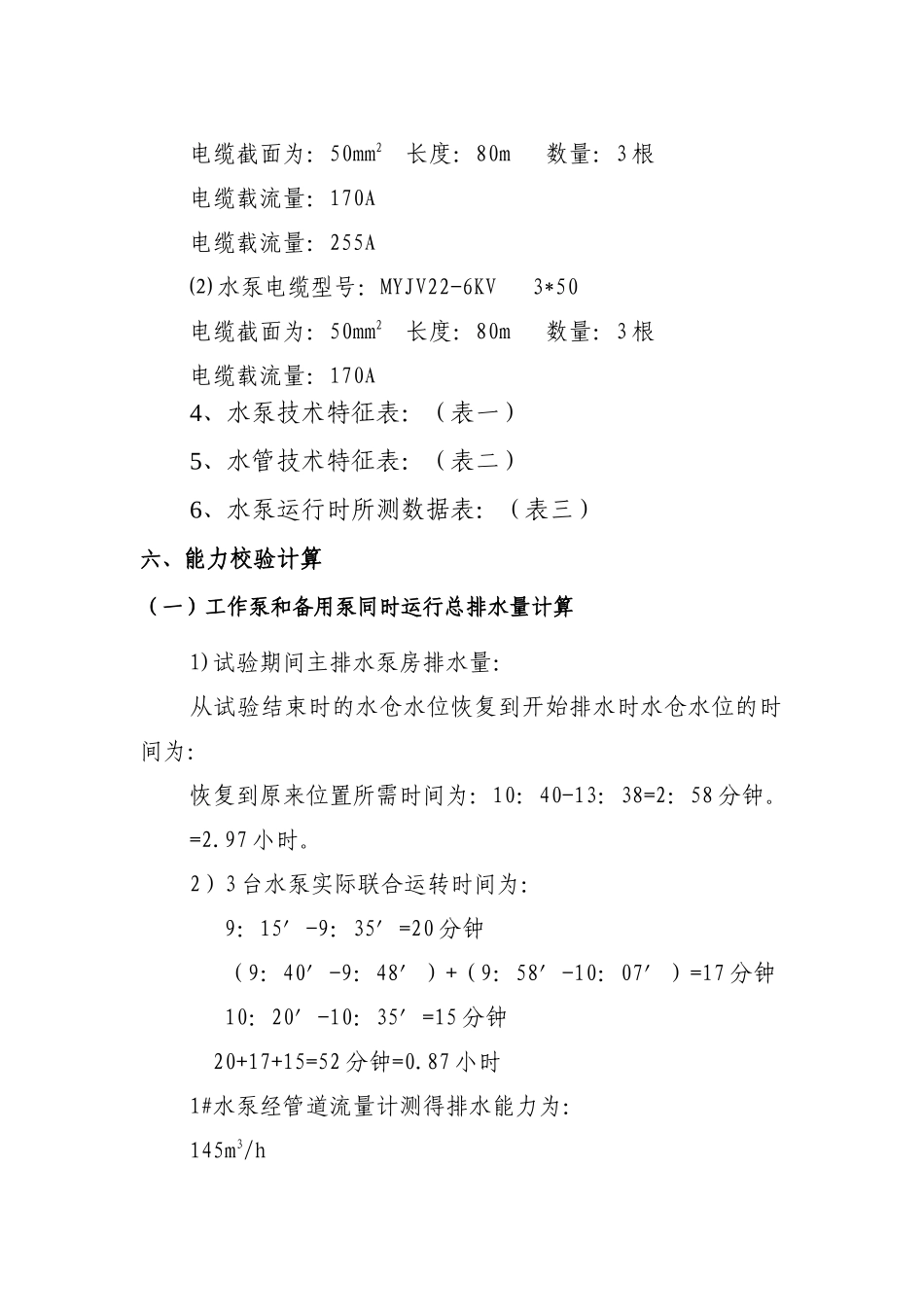

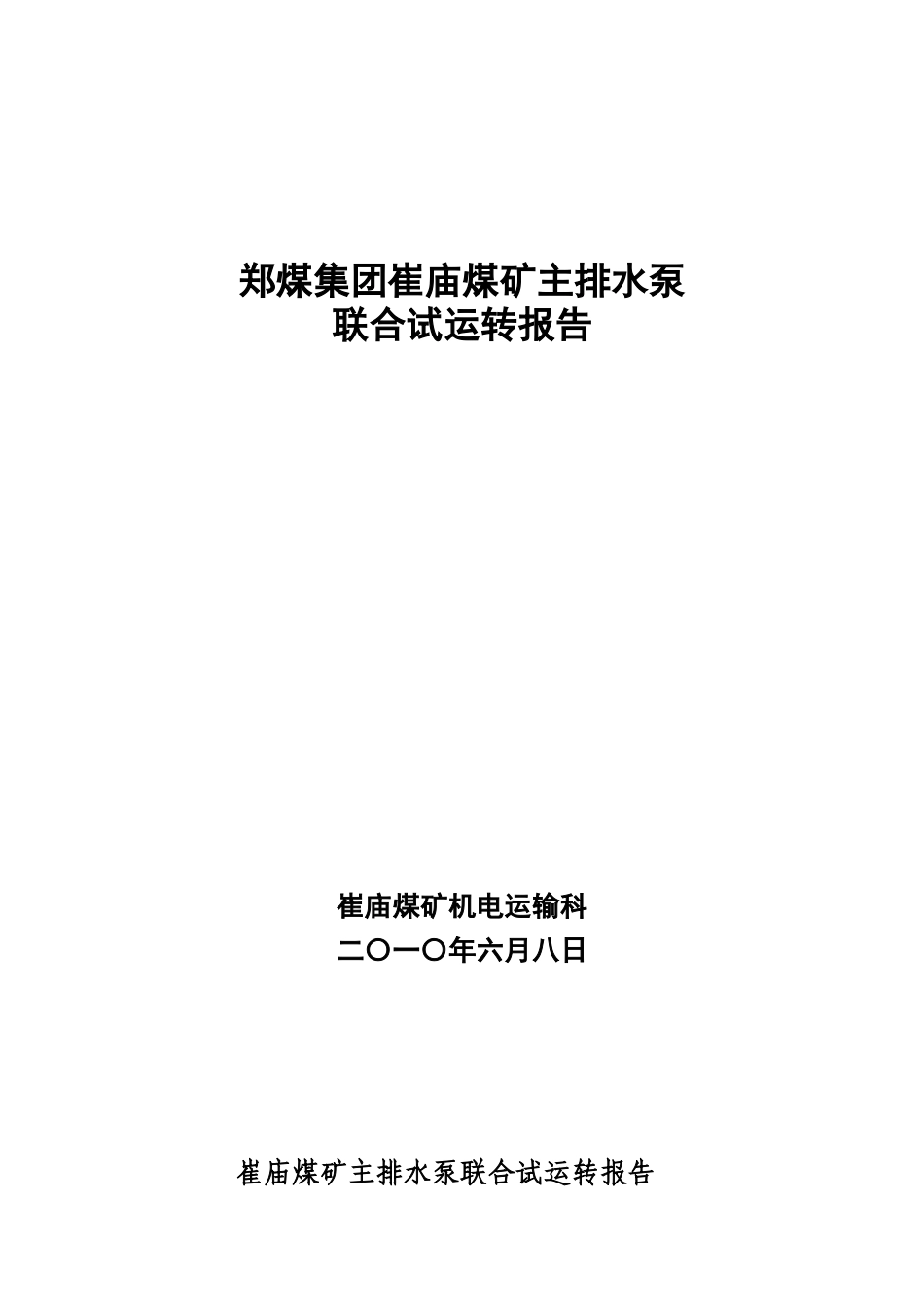

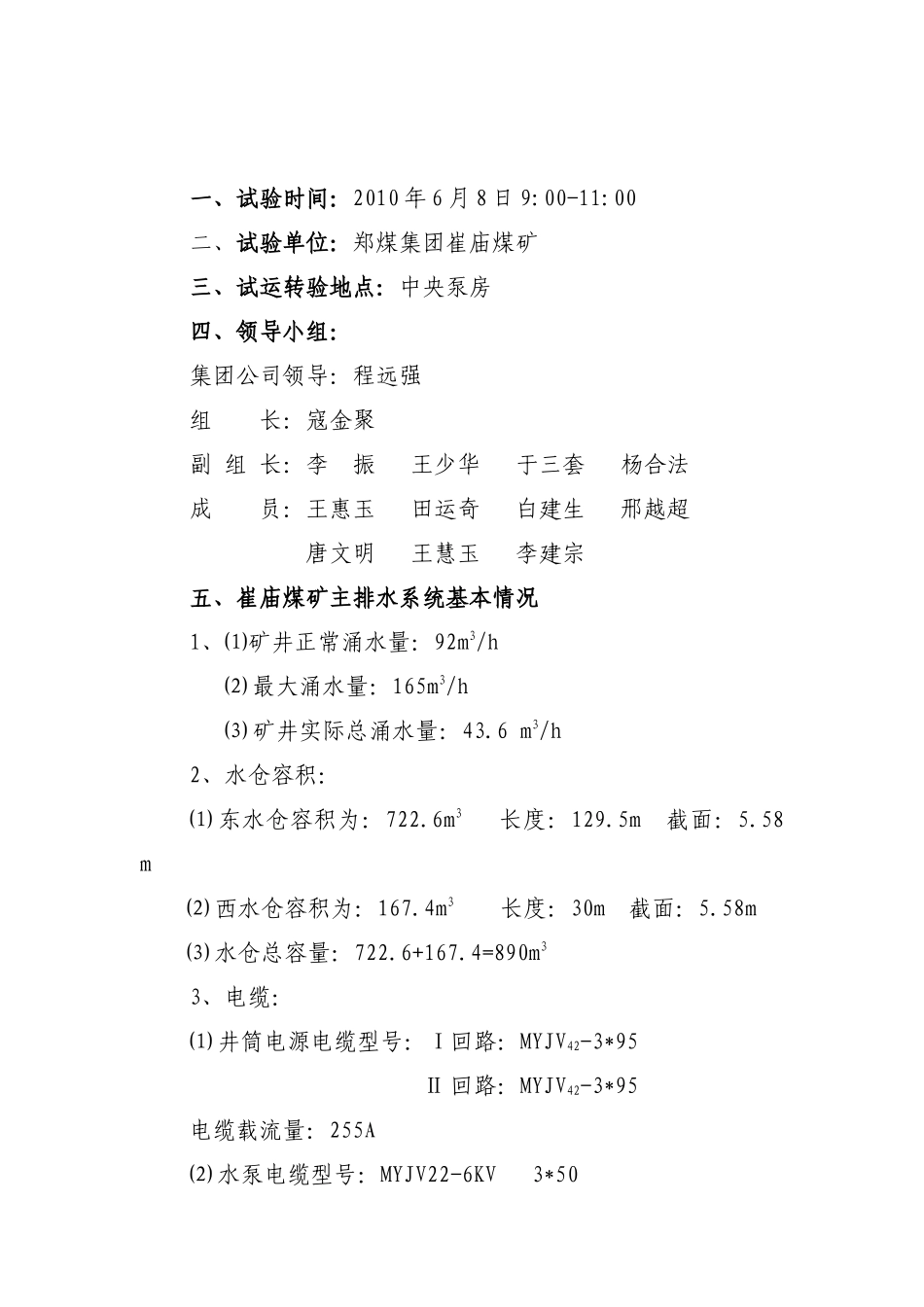

郑煤集团崔庙煤矿主排水泵联合试运转报告崔庙煤矿机电运输科二〇一〇年六月八日崔庙煤矿主排水泵联合试运转报告一、试验时间：2010年6月8日9:00-11:00二、试验单位：郑煤集团崔庙煤矿三、试运转验地点：中央泵房四、领导小组：集团公司领导：程远强组长：寇金聚副组长：李振王少华于三套杨合法成员：王惠玉田运奇白建生邢越超唐文明王慧玉李建宗五、崔庙煤矿主排水系统基本情况1、⑴矿井正常涌水量：92m3/h⑵最大涌水量：165m3/h⑶矿井实际总涌水量：43.6m3/h2、水仓容积：⑴东水仓容积为：722.6m3长度：129.5m截面：5.58m⑵西水仓容积为：167.4m3长度：30m截面：5.58m⑶水仓总容量：722.6+167.4=890m33、电缆：⑴井筒电源电缆型号：Ⅰ回路：MYJV42-3*95Ⅱ回路：MYJV42-3*95电缆载流量：255A⑵水泵电缆型号：MYJV22-6KV3*50电缆截面为：50mm2长度：80m数量：3根电缆载流量：170A电缆载流量：255A⑵水泵电缆型号：MYJV22-6KV3*50电缆截面为：50mm2长度：80m数量：3根电缆载流量：170A4、水泵技术特征表：（表一）5、水管技术特征表：（表二）6、水泵运行时所测数据表：（表三）六、能力校验计算（一）工作泵和备用泵同时运行总排水量计算1)试验期间主排水泵房排水量：从试验结束时的水仓水位恢复到开始排水时水仓水位的时间为：恢复到原来位置所需时间为：10：40-13：38=2：58分钟。=2.97小时。2）3台水泵实际联合运转时间为：9：15′-9：35′=20分钟（9：40′-9：48′）+（9：58′-10：07′）=17分钟10：20′-10：35′=15分钟20+17+15=52分钟=0.87小时1#水泵经管道流量计测得排水能力为：145m3/h2#水泵经管道流量计测得排水能力为：140m3/h3#水泵经管道流量计测得排水能力：131m3/h1#、2#水泵经管道流量计测得排水能力为：285m3/h2#、3#水泵经管道流量计测得排水能力为：271m3/h1#、3#水泵经管道流量计测得排水能力为：276m3/h试运期间总排水量为：145*20/60+140*17/60+131*15/60=120.8m3/h3台泵实际联合运转排水能力145+140+131=416m3/h3)试验期间矿井正常涌水量：129.7/2.97=43.6m3/h，(二）水泵综合效率计算1、1#泵效率：ηM＝Q实/Qe=145/155×100％=93%2、2#泵效率：ηM＝Q实/Qe=140/155×100％=90%3、3#泵效率：ηM＝Q实/Qe=131/155×100％=84.5%4、水泵综合效率：η=（145*0.93+140*0.90+131*0.845）/（145+140+131）×100％=89%（三）排水系统效率（1）排水管路效率ηg＝Hsj/HM×100％=270/305×100％=88.5%（对应1#、2#、3#管路）；2.各台次系统效率：（1）1#效率：ηp＝ηMηgηd=0.93×0.885×0.89=0.73（2）2#效率：ηp＝ηMηgηd=0.90×0.885×0.89=0.71（3）3#效率：ηp＝ηMηgηd=0.845×0.885×0.89=0.673、系统平均效率：ηp＝（0.73+0.71+0.67）/3=0.70七、排水系统能力校验：（一）水泵排水能力校验中央泵房共安装3水泵，其中1工作，1备用，1台检修。1、工作泵排水能力校验20h排水量Q=131×20=2620＞24小时正常涌水量92×24=2208m32、最大排水能力校验20h排水量Q=416×20=8320m3＞24小时最大涌水量165×24=3960m3（二）排水管路能力校验排水管路选用2趟无缝钢管，分段选择壁厚。正常涌水期1趟工作，1趟备用，最大涌水期2趟工作。1趟管路排水能力为：390*1=390m3/h2趟管路排水能力为：390*2=780m3/h工作水管20h排水能力为390*20=7800m3＞24h正常涌水量24*92=2208m3工作和备用水管20h排水能力为780*20=15600＞24h最大涌水量24*165=3960m3（三）供电能力校验（1）二个回路分列运行时单趟电缆能负担的总电流：I单=170A（2）3台水泵同时运行时，总回路的电流为：I总=66A＜I单=170A即供电能力满足要求。（四）水仓容量校验我矿井下水仓经常定期清挖，保证容水量：东水仓722.6m3，西水仓167.4m3V东+西=722.6+167.4=890m3V东+西=890m3>8*43.6=348.8m3所以，水仓容水能力现符合<煤矿安全规程>第280条之规定。（五）水泵吨水百米电耗1、1#水泵：Wt.100=（P有/Q实ηgHsj）×100＝（√3×6.104×23×0.8/145×0.885×270）×100＝0.561kw.h/t.1002、2#水泵：Wt.100=（P有/Q实ηgHsj）×100＝（√3×5.999×22×0.8/140×0.885×270）×100＝0.546kw.h/t.1003、3#水泵：Wt.1...
