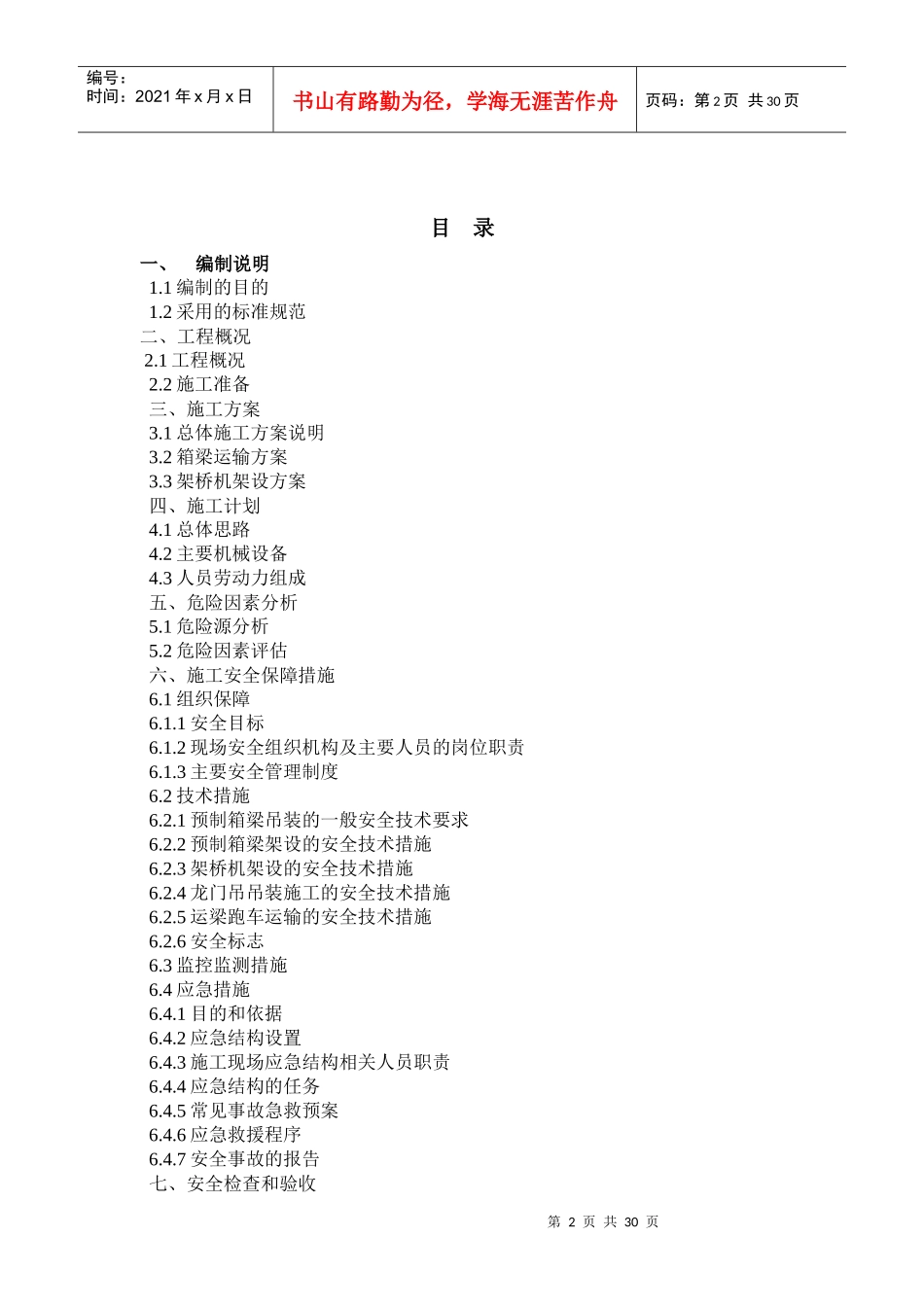

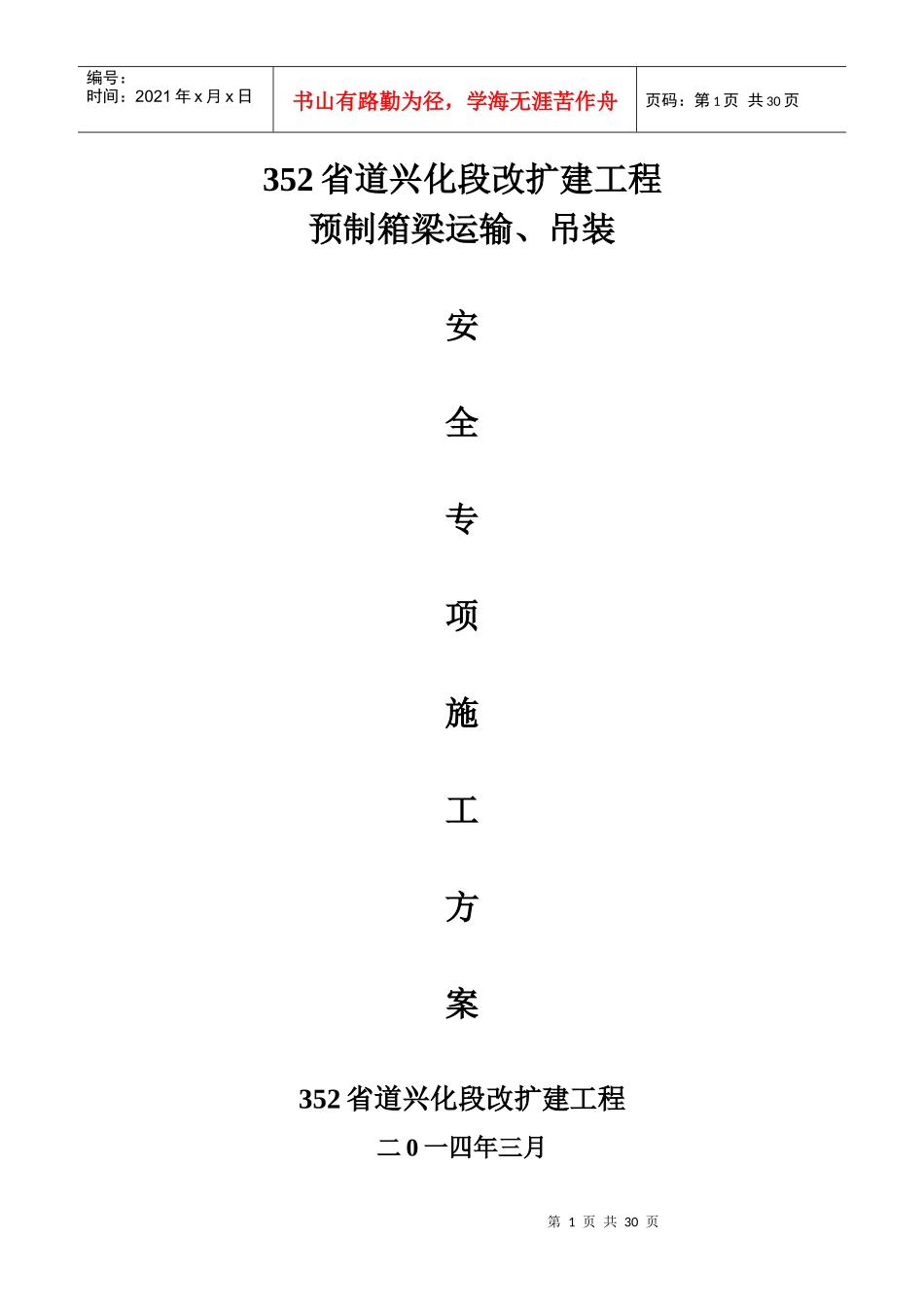

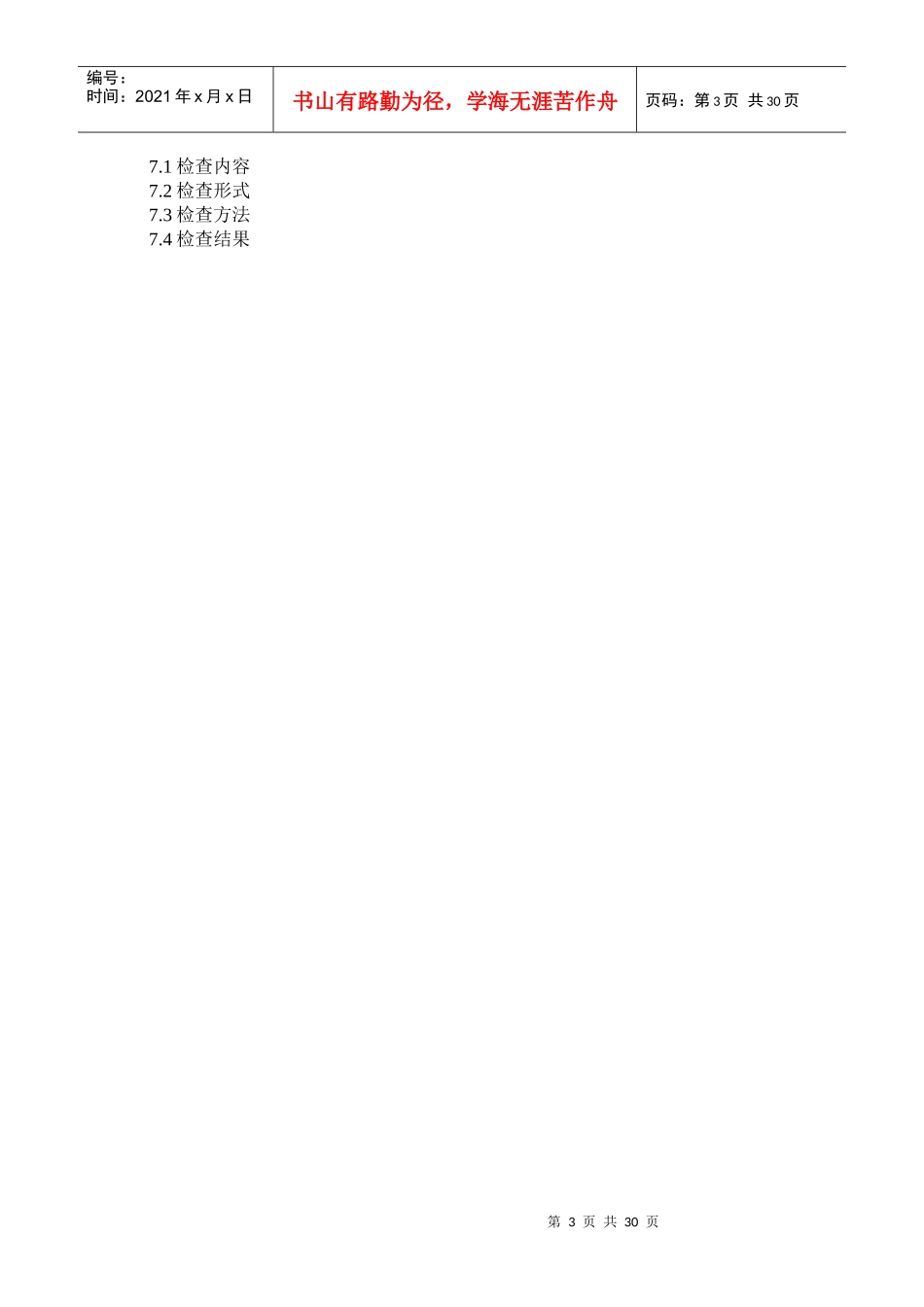

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页352省道兴化段改扩建工程预制箱梁运输、吊装安全专项施工方案352省道兴化段改扩建工程二0一四年三月第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页目录一、编制说明1.1编制的目的1.2采用的标准规范二、工程概况2.1工程概况2.2施工准备三、施工方案3.1总体施工方案说明3.2箱梁运输方案3.3架桥机架设方案四、施工计划4.1总体思路4.2主要机械设备4.3人员劳动力组成五、危险因素分析5.1危险源分析5.2危险因素评估六、施工安全保障措施6.1组织保障6.1.1安全目标6.1.2现场安全组织机构及主要人员的岗位职责6.1.3主要安全管理制度6.2技术措施6.2.1预制箱梁吊装的一般安全技术要求6.2.2预制箱梁架设的安全技术措施6.2.3架桥机架设的安全技术措施6.2.4龙门吊吊装施工的安全技术措施6.2.5运梁跑车运输的安全技术措施6.2.6安全标志6.3监控监测措施6.4应急措施6.4.1目的和依据6.4.2应急结构设置6.4.3施工现场应急结构相关人员职责6.4.4应急结构的任务6.4.5常见事故急救预案6.4.6应急救援程序6.4.7安全事故的报告七、安全检查和验收第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页7.1检查内容7.2检查形式7.3检查方法7.4检查结果第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页箱梁吊装安全专项施工方案一、编制说明1.1编制目的为了保证兴姜河大桥箱梁架设施工安全，切实履行企业安全生产的责任主体，根据《建设工程安全生产管理条例》第二十六条的规定，结合本工程的特点，制定兴姜河大桥箱梁吊装施工安全专项方案。上述施工前，技术人员向班组长、作业人员进行书面安全技术交底，双方签字并由专职安全生产管理人员监督。1.2采用的标准规范《公路工程安全施工技术规范》JTJ076—95《公路桥涵施工技术规范》JTJ041—2000《施工现场临时用电安全技术规范》JGJ46—2005《建筑机械使用安全技术规程》JGJ33—2001《建筑施工安全检查标准》JGJ59—99本项目的合同、招投标文件、图纸等。二、工程概况2.1工程概况兴姜河大桥桥梁跨径布置为5*35+4*35装配式预应力砼连续箱梁，全桥共两联，桥梁中心桩号为K14+383.400，全长322m，全宽26m。两侧桥台处设D80伸缩缝各一道，中间设D160伸缩缝七道。全桥35箱梁72片箱梁预制、架设工程量箱梁工程量一览表跨径35m跨名称单片重量（T）数量（片）中跨中梁11120中跨边梁12020边跨中梁11516边跨边梁12416合计722.2施工准备1、测量位置复核、支座安装梁安装之前清理盖梁顶面杂物，清扫干净，测量放样出支座的中心，支座安装完毕后，按照支座横轴线用墨线弹出梁边线，并检查支座顶面高程无误后方可进行安装。支座安装前将墩台支座处和梁底面的油污去掉，盖梁顶垫石平整，第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页保证支座表面平整度在规定范围内。2、箱梁安装技术准备审核设计图纸及有关文件、熟悉《架桥机施工规范》、《架桥机施工作业指导书》、厂家的《架桥机说明书》和《架桥机操作规程》等。复核墩台线、水平、跨度及路线中线、水准点。复核支座十字线、支座垫石标高，同时用木工墨线将墩台十字线、支座中心线弹放在墩顶支座垫石上，以作架梁时安装支座就位的标准。查阅设计资料、计算、向设计院咨询等方法了解桩基、墩柱、支座、桥梁跨中及梁端所允许承受的最大荷载。作为架桥机架梁荷载检验的依据。钢丝绳主要用于兜挂箱梁，选用的符合箱梁重量要求的钢丝绳。支座安装前应检查产品合格证，不符合设计要求的产品不得用于本工程，并通过符合资质要求的检测单位检测。根据盖梁轴线进行支座位置的定位，放置支座部位的混凝土应平整清洁，以保证整个面积的均匀受力。三、施工方案3.1总体施工方案说明第一步：利用160T龙门提梁上运梁车，第二步：拼装40m架桥机第三步：将已经装好的梁车开到架桥机的位置第四步：利用架桥机将梁车上的梁吊起进行安装箱梁安装工艺流程如...
