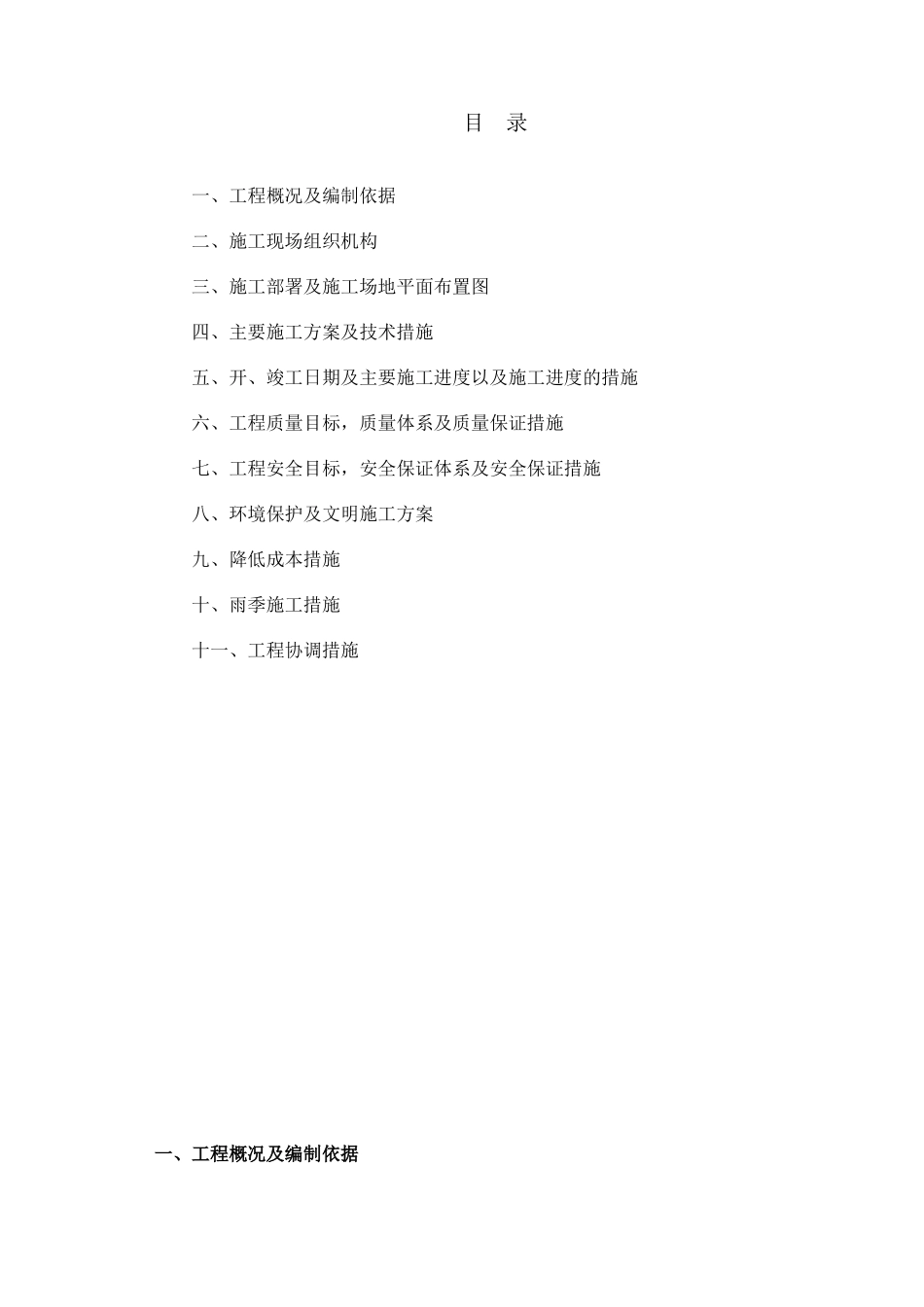

xxxx南郊集中供热管网工程xxxx（xxxx—xxxx）xxxx（xxxx—xxxx苑路）施工组织设计xxxx集团有限公司2012年7月23日目录一、工程概况及编制依据二、施工现场组织机构三、施工部署及施工场地平面布置图四、主要施工方案及技术措施五、开、竣工日期及主要施工进度以及施工进度的措施六、工程质量目标，质量体系及质量保证措施七、工程安全目标，安全保证体系及安全保证措施八、环境保护及文明施工方案九、降低成本措施十、雨季施工措施十一、工程协调措施一、工程概况及编制依据1.工程概况本工程为xxxx南郊集中供热管网工程，位于xxxxxxxx与xxxx附近，其中xxxx（xxxx—xxxx）供热管道主管线直径为DN1100，长度1600米；xxxxxxxx向西供热管道主管线直径为DN900，长度1300米。xxxx管沟中心位于路中以西18米，xxxx管沟中心位于路中以北。供热管道采用无补偿冷安装预制聚氨酯直埋管敷设，供热系统设计压力为1.6Mpa，工作温度为130℃/70℃。施工内容主要包括土方开挖、顶管施工、回填沙、土方倒运、管道安装、管件及阀门、阀门井等施工图范围内全部内容，其中预制保温管、管件、焊缝的补口、阀门及井圈井盖建设单位提供。2.编制依据⑴《现场设备、工业管道焊接工程施工及验收规范》GB50236－2010⑵《工业金属管道工程施工及验收规范》GB50235－2010⑶《城镇供热管网工程质量验评标准》CJJ38－90⑷《城镇供热管网工程施工及验收规范》CJJ28－2004⑸《城镇直埋供热管道工程技术规程》CJJ/T81—98⑹《建筑工程施工质量验收统一标准》GB50300—2010⑺《混凝土结构工程施工及验收规范》GB50204—2010⑻《砖石工程施工及验收规范》GBJ203—83⑼《给排水管道工程施工及验收规范》GB50268—97⑽《钢筋焊接及验收规范》JGJ18--84项目经理⑾《混凝土强度检验评定标准》GBJ107—87⑿《混凝土质量检验评定标准》GB50164—88二、施工现场组织机构1、项目部组织机构根据工程特点，需设项目经理、工长、安全员、技术员、质检员、安全员、材料员和机管员、预算员各一名，人员职责分别为：项目经理：工程师、国家注册建造师，负责本项工程项目部的组建、运营管理、质量安全的督查及施工现场的总体管理等全面工作。工长：负责供热管道安装、土建的施工管理、劳动力组织安排、计划任务的下达。技术员：负责管道安装、土建的技术质量工作，制定技术措施以及管理工程资料。质检员：负责本项工程的质量检验、质量评定，组织汇总施工中的质量资料。安全员：负责本项工程施工现场的安全管理工作，组织整理安全资料，监督检查文明施工。材料员：负责本项工程材料供应、材料质量及材料质量证明资料的管理。机管员：负责本项工程工机具、计量仪器的管理预算员：负责本项目的预算、结算工作。2、项目部组织机构图如下：3、施工队伍的选择根据招标文件对本工程的施工要求，以及工程规模、工期、质量等方面的要求，项目经理部组织一批高效、精干、强有力的施工队伍，分设由各专业技术人员负责的施工作业队：（1）土建施工队：负责管沟搭设围挡、土方开挖、检查井砌筑及管沟回填砂。（2）管道安装作业队：负责管道的安装。三、施工部署及施工场地平面布置图1.施工部署依据招标文件规定的工作内容，本路段施工位于机动车道西侧半幅道，需搭设围挡封闭施工，根据本工程工期紧、任务重的特点和具体情况，且考虑到土建与安装科学合理安排和密切协作的原则。总体部署如下：1.1工程特点：地下不明障碍物多，施工现场车辆人员多，现场卸车基本在夜间进行，现场文明施工要求严格，现场路口较多，土方外运及回运使用封闭车辆，大型设备较多，电源距离施工现场较远。1.2我单位针对本工程组建有经验的项目部，设专人在施工现场负责安全及文明施工工作。1.3鉴于施工作业面位于道路的主干线，作业面狭窄，管材不能沿沟排放,只能考虑按照沟槽开挖进度直接将管材下沟，减少管材异地存放发生二次倒运，并且将项目指挥部设置在施工现场附近。1.4施工用水采用工地就近水源，施工用电协调就近电源。由于施工现场位于道路沿线，车辆人员过往混杂，为防止材料、设备丢失，在施工现场附近设立临时库房。道路沿线施工沟槽开挖时做好排水准备，施工现场...
