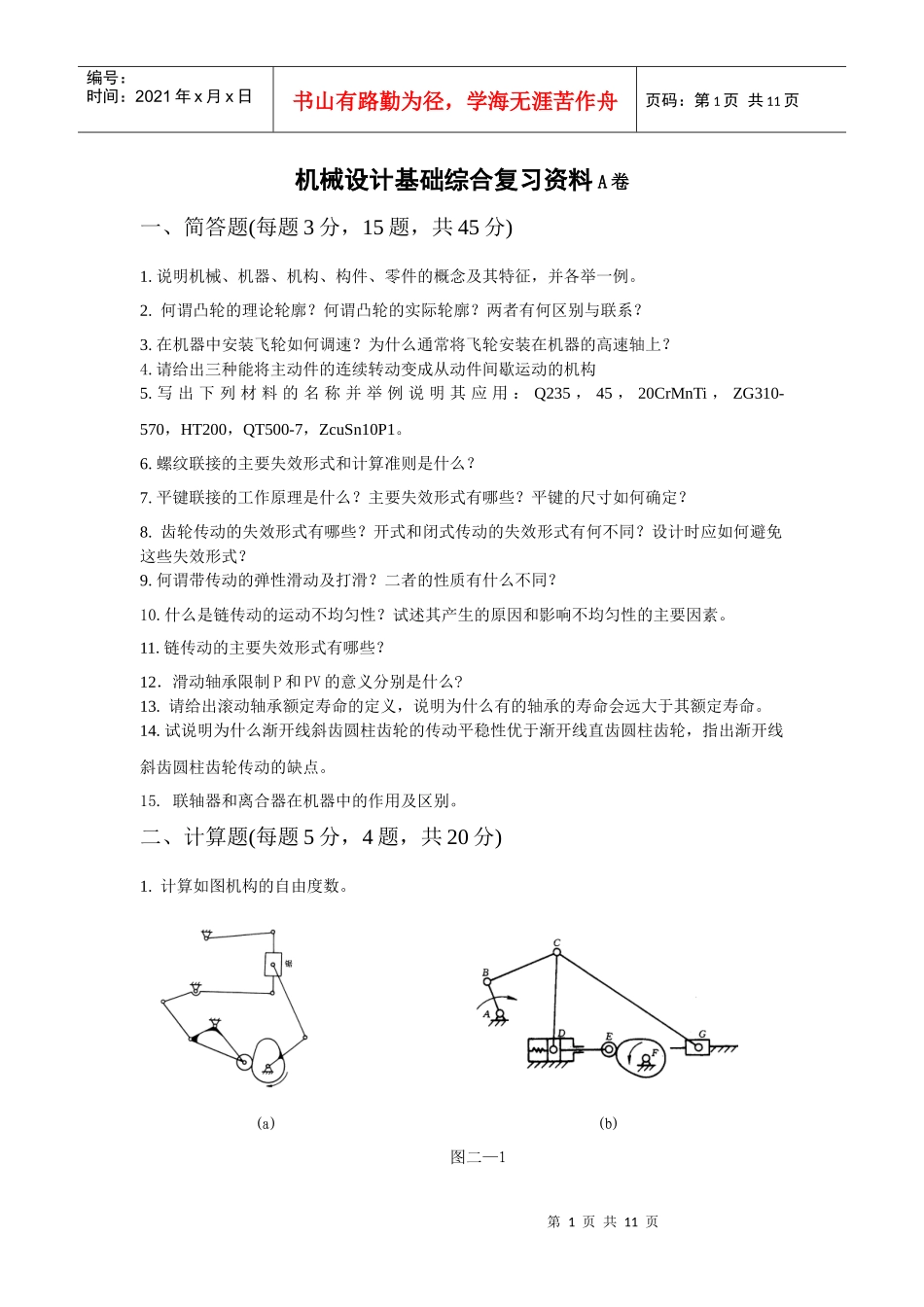

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页机械设计基础综合复习资料A卷一、简答题(每题3分,15题,共45分)1.说明机械、机器、机构、构件、零件的概念及其特征,并各举一例。2.何谓凸轮的理论轮廓?何谓凸轮的实际轮廓?两者有何区别与联系?3.在机器中安装飞轮如何调速?为什么通常将飞轮安装在机器的高速轴上?4.请给出三种能将主动件的连续转动变成从动件间歇运动的机构5.写出下列材料的名称并举例说明其应用:Q235,45,20CrMnTi,ZG310-570,HT200,QT500-7,ZcuSn10P1。6.螺纹联接的主要失效形式和计算准则是什么?7.平键联接的工作原理是什么?主要失效形式有哪些?平键的尺寸如何确定?8.齿轮传动的失效形式有哪些?开式和闭式传动的失效形式有何不同?设计时应如何避免这些失效形式?9.何谓带传动的弹性滑动及打滑?二者的性质有什么不同?10.什么是链传动的运动不均匀性?试述其产生的原因和影响不均匀性的主要因素。11.链传动的主要失效形式有哪些?12.滑动轴承限制P和PV的意义分别是什么?13.请给出滚动轴承额定寿命的定义,说明为什么有的轴承的寿命会远大于其额定寿命。14.试说明为什么渐开线斜齿圆柱齿轮的传动平稳性优于渐开线直齿圆柱齿轮,指出渐开线斜齿圆柱齿轮传动的缺点。15.联轴器和离合器在机器中的作用及区别。二、计算题(每题5分,4题,共20分)1.计算如图机构的自由度数。(a)(b)图二—1第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页2.一对渐开线标准直齿圆柱齿轮传动,测得其中心距为60毫米,小齿轮的齿数为20,传动比为2,试设计该对齿轮的其他参数。3.如图所示轮系a、b,z1=20,z2=24,z3=40,ω1=200rad/s,ω3=−100rad/s,求两轮系系杆的角速度ωH=?图二—34.如图所示,凸缘联轴器若采用M16螺栓联成一体,以摩擦力来传递转矩,螺栓材料为45钢,联轴器材料为25钢,接合面摩擦系数f=0.15,安装时不要求严格控制预紧力,试决定螺栓数。图二—4三、分析题(每题5分,3题,共15分)1.如图所示一轮系传动装置,已知输入轴上主动蜗杆1的转速为n1,转向如图所示,输出轴上齿轮6的转速为n6,转向如图所示。试计算①、计算其传动比。②、为了使中间轴Ⅰ、Ⅱ上的轴向力相互抵消一部分,试确定斜齿轮5和齿轮6的螺旋线方向,并在图上标出;③、确定蜗轮2转向、蜗杆1螺旋线方向;④、画出中间轴Ⅰ上蜗轮2及中间轴Ⅱ上齿轮5第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页在啮合点处的受力方向,各用三个分力表示。2.在其他条件不变时,当球轴承所承受的当量动载荷增加一倍时,轴承寿命将如何变化?在其他条件不变时,当球轴承的转速增加一倍时,轴承寿命将如何变化?3.已知在某二级直齿圆柱齿轮传动中,1轮为驱动轮,4轮的螺旋线方向如图所示。为了使II轴轴承上所受的轴向力抵消一部分,试确定各轮的螺旋线方向并将各轮轴向力Fa1、Fa2、Fa3、Fa4的方向、1轮的转动方向标在图中。四、改错题(10分)说明图中所标处为什么不合理?并将其改正。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页题四图五、设计题(10分)某厂设计的一传动轴,轴上安装有一对轴承,齿轮和皮带轮,请给出轴的结构图,并说明这齿轮和皮带轮如何在轴向和周向定位。B卷一、简答题(每题3分,15题,共45分)1.何谓凸轮的理论轮廓?何谓凸轮的实际轮廓?两者有何区别与联系?2.为避免槽轮开始转动和终止转动时产生刚性冲击,设计槽轮机构时应注意哪些问题?3.在机器中安装飞轮如何调速?为什么通常将飞轮安装在机器的高速轴上?4.写出下列材料的名称并举例说明其应用:Q235,45,20CrMnTi,ZG310-570,HT200,QT500-7,ZcuSn10P1。5.什么是螺纹的自锁现象?自锁条件是什么?6.紧螺栓联接强度计算公式中,系数1.3有何意义?7.平键联接的工作原理是什么?主要失效形式有哪些?平键的尺寸如何确定?8.齿轮传动的失效形式有哪些?开式和闭式传动的失效形式有何不同?设计时应如何避免这些失效形式?9....
