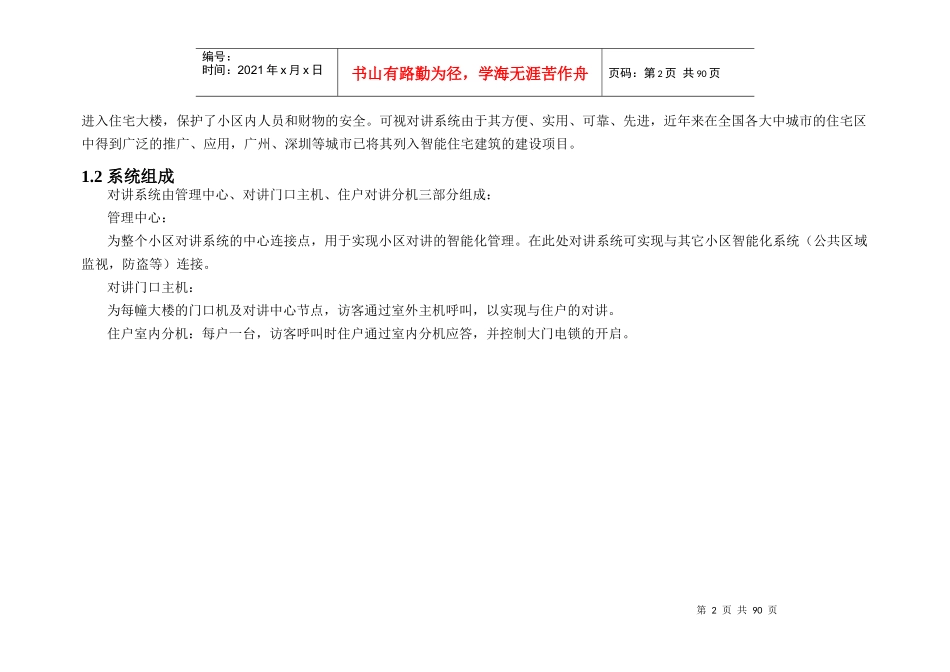

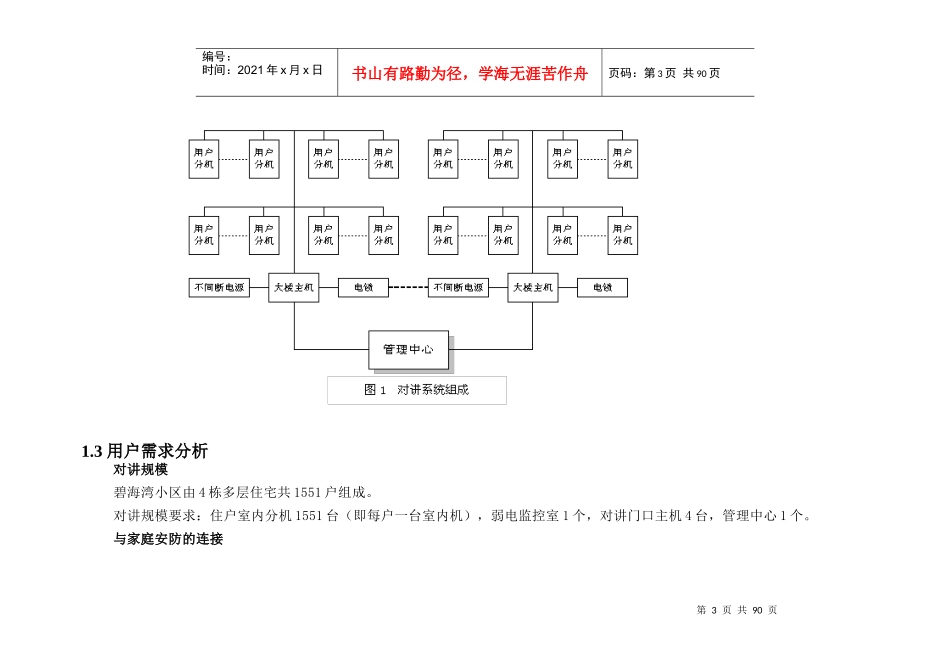

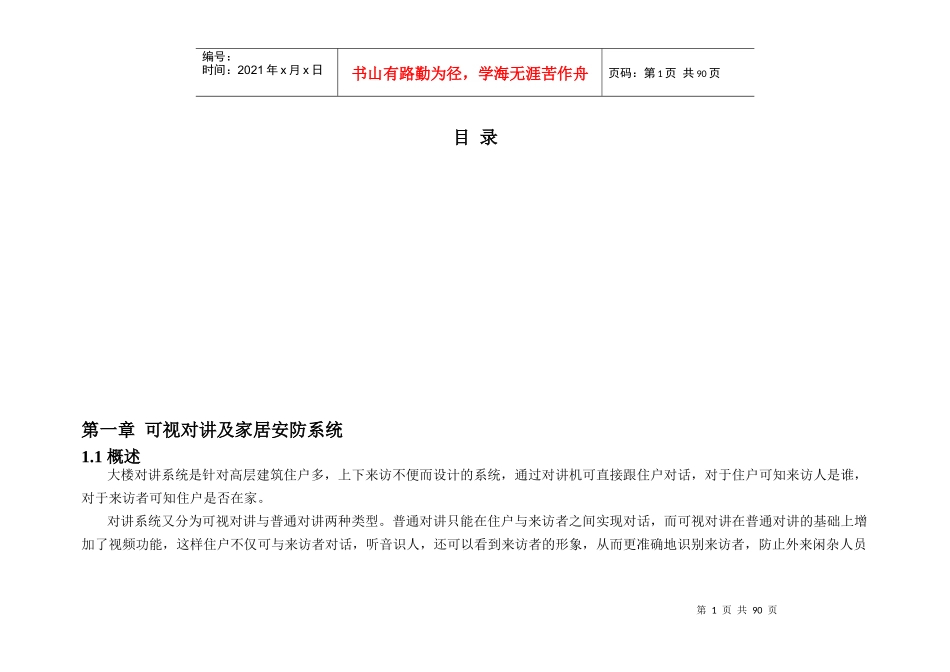

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页目录第一章可视对讲及家居安防系统1.1概述大楼对讲系统是针对高层建筑住户多，上下来访不便而设计的系统，通过对讲机可直接跟住户对话，对于住户可知来访人是谁，对于来访者可知住户是否在家。对讲系统又分为可视对讲与普通对讲两种类型。普通对讲只能在住户与来访者之间实现对话，而可视对讲在普通对讲的基础上增加了视频功能，这样住户不仅可与来访者对话，听音识人，还可以看到来访者的形象，从而更准确地识别来访者，防止外来闲杂人员第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页进入住宅大楼，保护了小区内人员和财物的安全。可视对讲系统由于其方便、实用、可靠、先进，近年来在全国各大中城市的住宅区中得到广泛的推广、应用，广州、深圳等城市已将其列入智能住宅建筑的建设项目。1.2系统组成对讲系统由管理中心、对讲门口主机、住户对讲分机三部分组成：管理中心：为整个小区对讲系统的中心连接点，用于实现小区对讲的智能化管理。在此处对讲系统可实现与其它小区智能化系统（公共区域监视，防盗等）连接。对讲门口主机：为每幢大楼的门口机及对讲中心节点，访客通过室外主机呼叫，以实现与住户的对讲。住户室内分机：每户一台，访客呼叫时住户通过室内分机应答，并控制大门电锁的开启。第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页1.3用户需求分析对讲规模碧海湾小区由4栋多层住宅共1551户组成。对讲规模要求：住户室内分机1551台（即每户一台室内机），弱电监控室1个，对讲门口主机4台，管理中心1个。与家庭安防的连接第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页要求所设计的对讲系统具有与家庭安防系统连接的接口，能方便地将家用报警设备（红外探测器、煤气泄露探测器、门磁开关信号、紧急按钮信号等）的报警信号接收并传送至大厦管理中心。其它要求对讲系统采用总线制布线结构，方便施工。门口对讲主机须有足够容量上能容纳该栋楼全部住宅室内分机的接入。可通过管理中心的管理员机呼叫任一住户，并与之双向通话。任一住户可呼叫管理员机，并与之双向通话。系统对讲语音、可识图象必须清晰，无失真。1.4系统选型本系统产品选用“卫锐通”数码联网型可视对讲系统为设计主材，数码联网型可视对讲系统具有以下特点：稳定可靠采用总线制布线、每个楼层独特设有线路自动保护器，分机短路、漏电、接触不良或人为的损坏而不会影响系统其它部分的正常工作。功能强大可选择系统接入家庭防盗报警设备，实现家庭防盗报警功能；操作简便访客人员只需在可视主机上键入房间号码即可与住户通话,房号键入可直接按三位数字，如“3-0-1”或四位数字（0301）均可；住户进出可选择密码、钥匙开锁，或选择采用门禁系统的智能卡开锁等多种方式。第5页共90页第4页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共90页1.5系统设计在每栋住户大厅分别设置1台门口主机（内置CCD摄像头），型号为：WRT-R2328A，当访客人员访问住户时，只需在主机面板上按相应房号即可与相应住户通话。在住户室内安装1台可视对讲分机，型号为：WRT-22H1B，内置4”液晶显示屏，可直接显示来访人员像貌和动作，按下开锁按钮可遥控开启（住宅公共进出口）的大门电控锁。根据大楼的图纸可知整个小区由4栋28层的大楼组成，其中4—28层为住宅使用，并且有3栋大楼每层户数为5户，有一栋每层户数为6户，根据以上结构和我们所选用系统的特点，我们决定在大楼每层5户的大楼每3层放置2套楼间分配解码器和视频电源，在另外的一栋大楼的每层放置一套楼层放大分配解码器，由以上分析可计算得知本系统共需要楼层放大分配解码器共76套，型号为WRT-8FP和WRT-JS8：。为了在监控中心能切换看到每个楼梯口情况，我们在中心配置一台视频切换器，型号为：WRT-8CH。在管理中心设置1台中心管理控制主机，型号为：WRT-R2310A，内置两组数码显示窗、1个键盘和...
