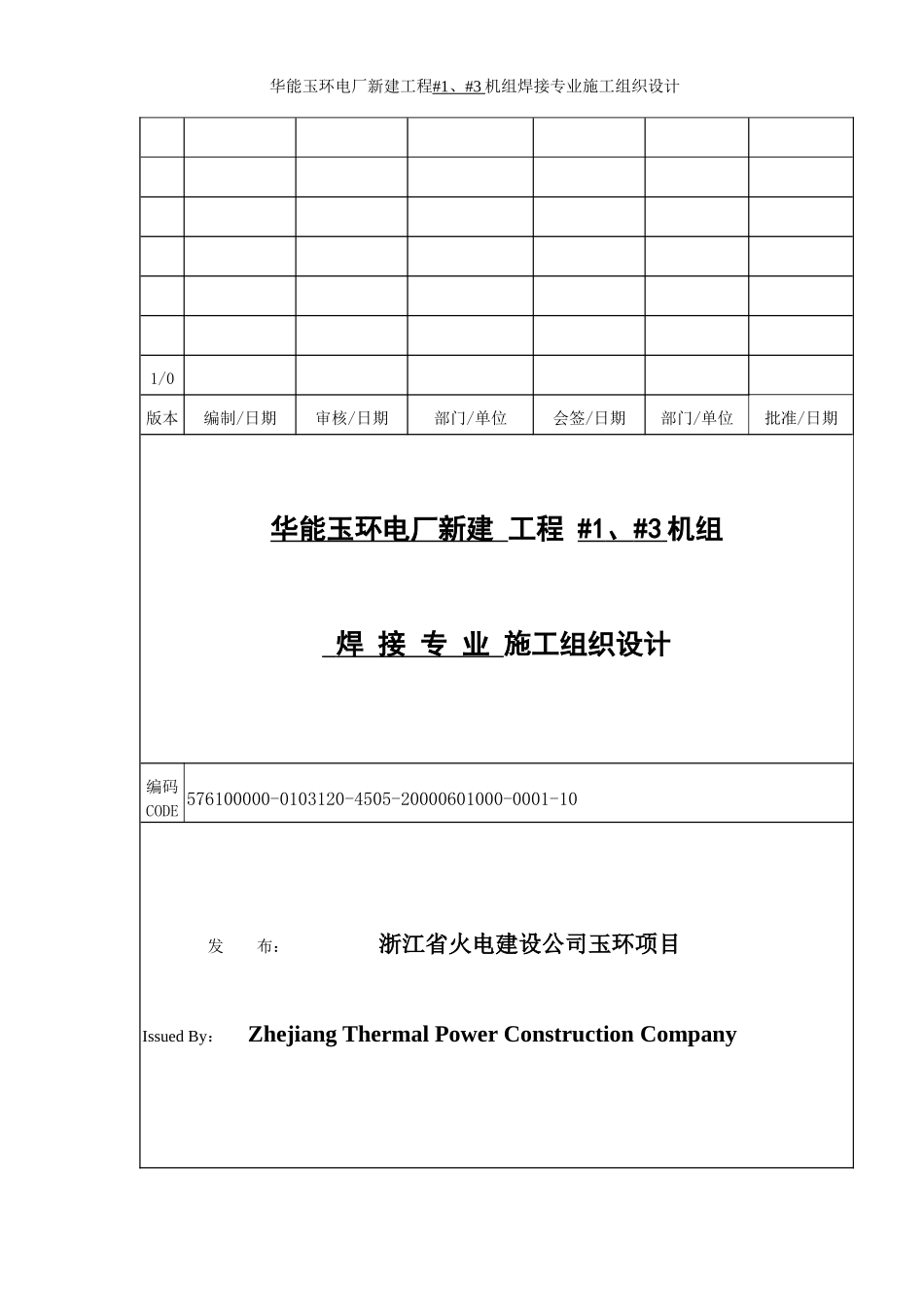

华能玉环电厂新建工程#1、#3机组焊接专业施工组织设计1/0版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期华能玉环电厂新建工程#1、#3机组焊接专业施工组织设计编码CODE576100000-0103120-4505-20000601000-0001-10发布：浙江省火电建设公司玉环项目IssuedBy：ZhejiangThermalPowerConstructionCompany华能玉环电厂新建工程#1、#3机组焊接专业施工组织设计华能玉环电厂工程#1、#3机组焊接专业施工组织设计共37页第1页目录一、编制依据二、工程概况三、焊接工程量及特点四、焊接施工组织机构五、施工进度计划和管理六、施工总平面七、焊接工艺评定八、焊接主要施工方案和重大技术措施九、焊接质量管理十、安全卫生管理十一、焊接劳动力的准备十二、焊接力能供应十三、焊接技术、质量记录的准备十四、施工组织设计图表十五、其他质量管理过程附件附录1：焊接分项工程一览表附件2：焊接组织机构图附件3：焊接工艺流程附件4：焊接过程控制流程附件5：作业风险控制计划（RCP）附件6：焊接质量通病及工艺不符合项速查表附录7：公司内部焊接相关管理程序清单华能玉环电厂工程#1、#3机组焊接专业施工组织设计共37页第2页1、编制依据1.1《火力发电厂焊接技术规范》（DL/T869-2004）1.2《火电施工质量检验及评定标准》（焊接篇1996版）1.3《焊接工艺评定规程》（DL/T868-2004）1.4《焊工技术考核规程》（DL/T679-1999）1.5《锅炉压力容器焊工考试规则》(劳动人事部)1.6《T91／P91钢焊接工艺导则》（电源质[2002]100号）1.7《焊接热处理技术规程》（DL／T819-2002）1.8《华能国际玉环电厂#1、#3机组安装工程施工组织设计》1.9浙江省火电建设公司标准《焊接工程管理手册》1.10《焊接作业管理程序》ZHDB314016-20031.11供方提供的图纸资料以上规程引用时，其最新版本或替代版本适用于本组织设计。2、工程概况华能玉环电厂4×1000MW超超临界机组，锅炉由哈尔滨锅炉厂有限责任公司提供，由三菱重工业株式会社（MitsuibishiHeavyIndustriesCo.Ltd）提供技术支持，为本工程设计的锅炉是超超临界变压运行直流锅炉，采用П型布置、单炉膛、改进型低NOXPM主燃烧器和MACT型低NOx分级送风燃烧系统、反向双切园燃烧方式，炉膛采用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还采用烟气分配挡板、燃烧器摆动、喷水等方式。锅炉采用平衡通风、露天布置、固态排渣、全钢构架（大板梁顶标高：89000mm）、全悬吊结构，燃用神府东胜煤、晋北煤。锅炉主要参数如下：项目单位BMCRBRL过热蒸汽出口压力Mpa(g)27.5626.25过热蒸汽出口温度℃605605再热器进口蒸汽压力Mpa(g)5.275.04再热器出口蒸汽压力Mpa(g)5.074.95再热器进口蒸汽温度℃359354再热器出口蒸汽温度℃603603省煤器进口给水温度℃298294华能玉环电厂工程#1、#3机组焊接专业施工组织设计共37页第3页由于锅炉的主汽和再热汽温度均在600℃以上，对高温级过热器和再热器，采用适合高蒸汽参数的超超临界锅炉的高热强钢：25Cr20NiNb钢（HR3C）和改良型细晶粒18Cr级奥氏体钢（Codecase2328），主汽管道采用SA335P92。汽轮机由上海汽轮机有限公司和德国西门子联合设计制造。超超临界、一次中间再热、单轴、四缸四排汽、凝汽式、八级回热抽汽。发电机由上海发电机厂和西门子联合设计制造，水氢氢、无刷励磁汽轮发电机。发电机铭牌功率1000MW，额定电压27kV。定子线圈水冷却、转子线圈和定子铁芯氢气冷却。我公司承担本工程#6标段的建设任务（#1、#3机组安装工程）。3、焊接工程量及特点3.1主体工程焊接工程量华能玉环电厂4×1000MW超超临界机组，与常规机组相比，焊接工程量大大增加，其中每台锅炉受监焊口数约71000余只，约是普通常规600MW机组的2倍。由于是超超临界的机组，锅炉的压力与温度都比超临界机组有提高，因此采用了大量的新钢种。（1）锅炉受热面部件：如水冷壁管、省煤器管、过热器管、再热器管等。（2）工作温度大于和等于450℃的高温金属部件：如主蒸汽管道、再热热段管道、过热器连通管、导汽管、过热器管、再热器管等。（3）工作温度150~450℃℃的汽水管道及管件：如下降支管、汽水引出管、抽...
