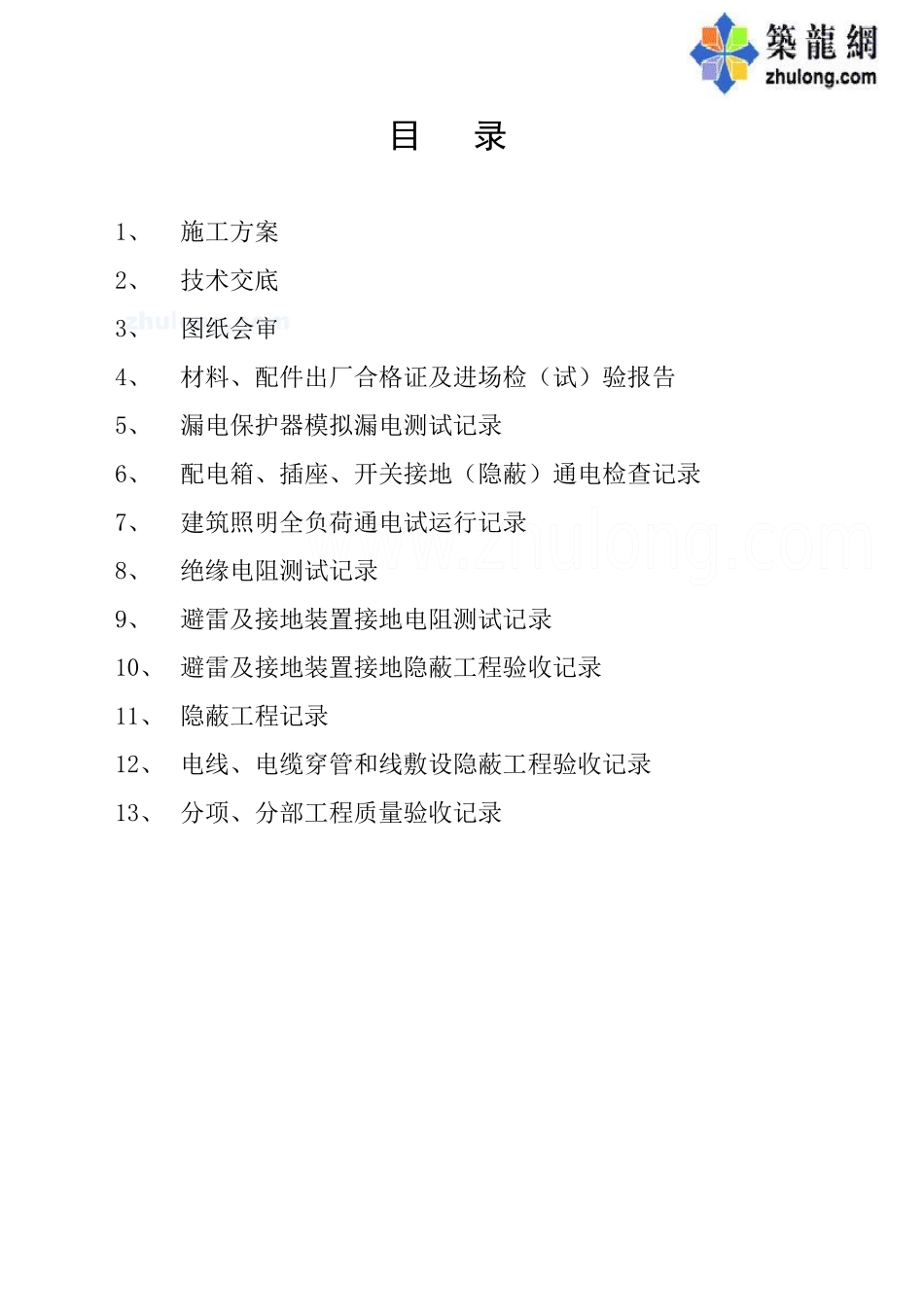

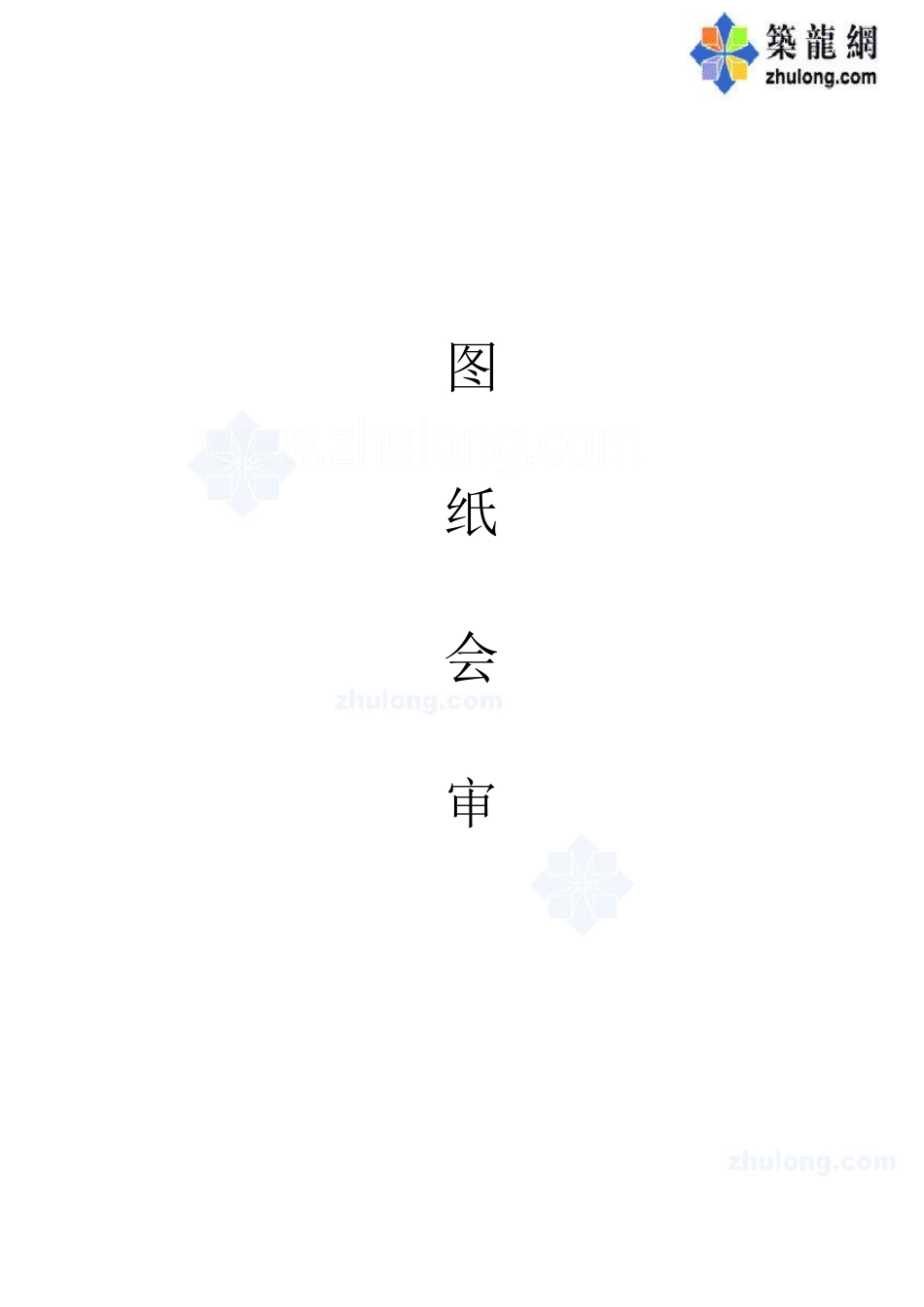

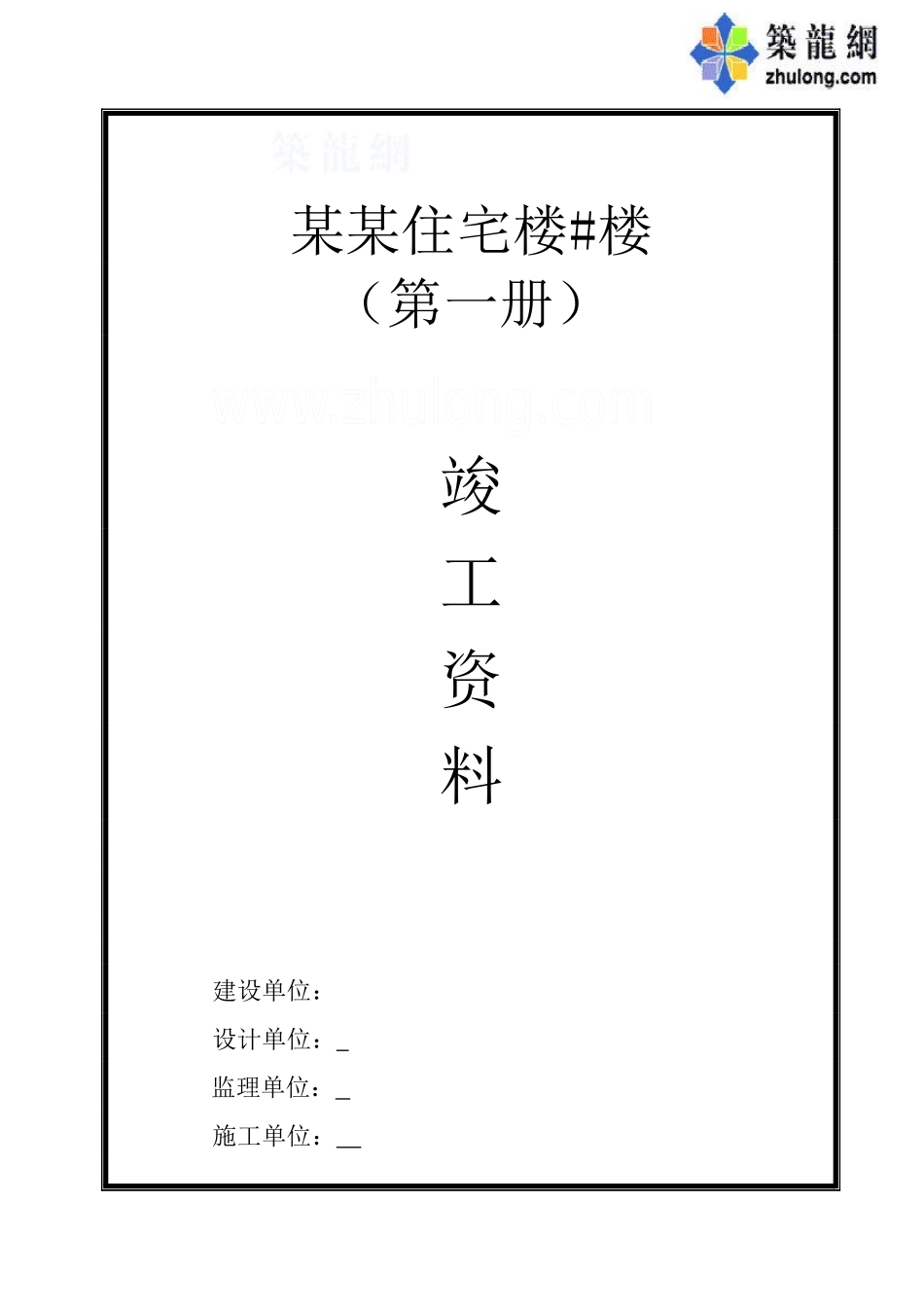

某某住宅楼#楼（第一册）竣工资料建设单位：设计单位：监理单位：施工单位：目录1、施工方案2、技术交底3、图纸会审4、材料、配件出厂合格证及进场检（试）验报告5、漏电保护器模拟漏电测试记录6、配电箱、插座、开关接地（隐蔽）通电检查记录7、建筑照明全负荷通电试运行记录8、绝缘电阻测试记录9、避雷及接地装置接地电阻测试记录10、避雷及接地装置接地隐蔽工程验收记录11、隐蔽工程记录12、电线、电缆穿管和线敷设隐蔽工程验收记录13、分项、分部工程质量验收记录图纸会审第4页共314页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共314页某某住宅楼#楼电气安装施工方案批准审核编制河南某建设工程有限责任公司第5页共314页第4页共314页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共314页目录一、工程概况及特点1、工程概况2、组织措施计划3、主要施工机具及需用量计划二、施工方案及施工方法1、施工方案：（1）施工程序（2）施工流向2、施工方法三、技术组织措施1、施工准备2、质量措施3、主要施工方法及保证质量安全技术的措施（1）：供电（2）：配电（3）：弱电（4）：避雷第6页共314页第5页共314页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共314页（5）：对材料与设备的要求（6）：安全生产要求电气安装施工方案一、工程概况：1、该工程为某住宅楼＃楼，砖混六层。抗震设防烈度为八度，设计时已采取相应的结构措施。经上级主管部门审校批准；基建手续完整符合基建程序要求；建设征地完成并已申请施工执照。施工图纸齐全并已会审，工程施工合同已签订。。该工程建设单位为鹤煤集团棚户改造工程指挥部；设计单位为鹤壁市建筑设计院；监理单位为省建筑设计研究院监理工程部，监督单位为鹤壁市工程质量监督站；施工单位为河南某建设工程有限责任公司。该工程建筑面积1934.4m2。本工程包括供电、配电、照明、电话、系统等，电气配管均采用防火阻燃PVC管。设计概况：①设计依据：依照国家现行规程，规范，土建要求，业主所提相关条件。②设计内容：该工程采用三相四线220/380V配电系统、建筑物第7页共314页第6页共314页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共314页防雷、接地系统及安全措施、有线电视系统、电话系统、网络系统、多功能访客对讲系统。③供电：本工程采用三相四线制220/380伏电源供电，电源入户处零线设置重复接地，重复接地利用基础内钢筋主筋为接地极，系统要求R≤1欧姆，实测达不到设计要求时，应设人工接地级。④配电：该工程采用TN-C-S系统配电。照明，插座均由不同的支路供电；插座回路均设漏电断路器保护。⑤弱电：电表箱、配电箱、翘板开关、电源插座、有线电视插座、电话插座均暗装，引向翘板开关、灯具的BV（2*2.5）PVC16，引向插座的线管为BV（3*4）-PVC20，从电话组线箱引向内电话插座的管线为RVB-（2*0.5）PVC16，从多路分支器引向电视插座的管线为SYV-75-5-1-PVC20，以上管线均暗敷，厨卫间电源插座以及空调器用插座均暗装，距地面2.0M。⑥建筑防雷，接地及安全措施：1）建筑物防雷：本工程防雷等级为三类，建筑物的防雷装置应满足防直击雷，并设置总等电位联结。2）避雷带：在屋顶采用8热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于20m×20m或24m×16m。防雷可采用φ8镀锌圆钢作为避雷带沿屋角、屋脊、屋檐、檐角上方边沿0.1米高处敷设，用刚卡子固定，间距参照《图集》JD10-103，利用柱内原有竖向主筋为引下线，利用基础钢筋做接地极，要求接地电阻R<1欧姆，三者要可靠联接，实测达不到时，应增设人工接地极。⑦、接线盒不得留在梁内及所有管线穿梁，板处时须与建施，结施相结合。2、组织措施计划：电气班人数8人，任务是敷设电气配管及电气设备安装。第8页共314页第7页共314页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共314页3、主要施工机具及需用量计划：电焊机-300型1台；手动切割机1台；手动割丝机5套；套丝工作架2台；冲击钻1台；1000V电锤1台。二、施工方案及施工方法：1、施工方案：（1）施工程序...
